CIRCUITO IDRAULICO

Caratteristiche generali

Circuito idraulico versioni HWC-A, HWC-A/AP, HWC-A/WP e HWC-A/
WP/AP. Include: evaporatore, sonda di lavoro, sonda antigelo, pressostato
differenziale acqua e valvole di sfi ato aria manuale.
SI - Circuito idraulico con accessorio serbatoio inerziale.
Include: evaporatore, serbatoio inerziale coibentato completo di
resistenza antigelo per le unità a pompa di calore, sonda di lavoro,
sonda antigelo, pressostato differenziale acqua, valvola di sfi ato aria
manuale e scarico acqua.
PS - Circuito idraulico con accessorio pompa di circolazione. Include:
evaporatore, sonda di lavoro, sonda antigelo, pressostato differenziale
acqua, pompa di circolazione, vaso d'espansione, valvola di sicurezza
e relè termici.
PD - Circuito idraulico con accessorio doppia pompa di circolazione. Include:
evaporatore, sonda di lavoro, sonda antigelo, pressostato differenziale acqua,
doppia pompa di circolazione, vaso d'espansione, valvola di sicurezza, valvole
di ritegno e relè termici.
Circuito idraulico versioni HWC-A/ST, HWC-A/AP/ST, HWC-A/WP/ST
e HWC-A/WP/AP/ST con tecnologia AQUALOGIK. Include: evaporatore,
sonda di lavoro, sonda antigelo, pressostato differenziale acqua, valvole di
sfi ato aria manuale, singola pompa INVERTER, vaso d'espansione, rubinetti
carico e scarico, valvola di sicurezza e manometro.

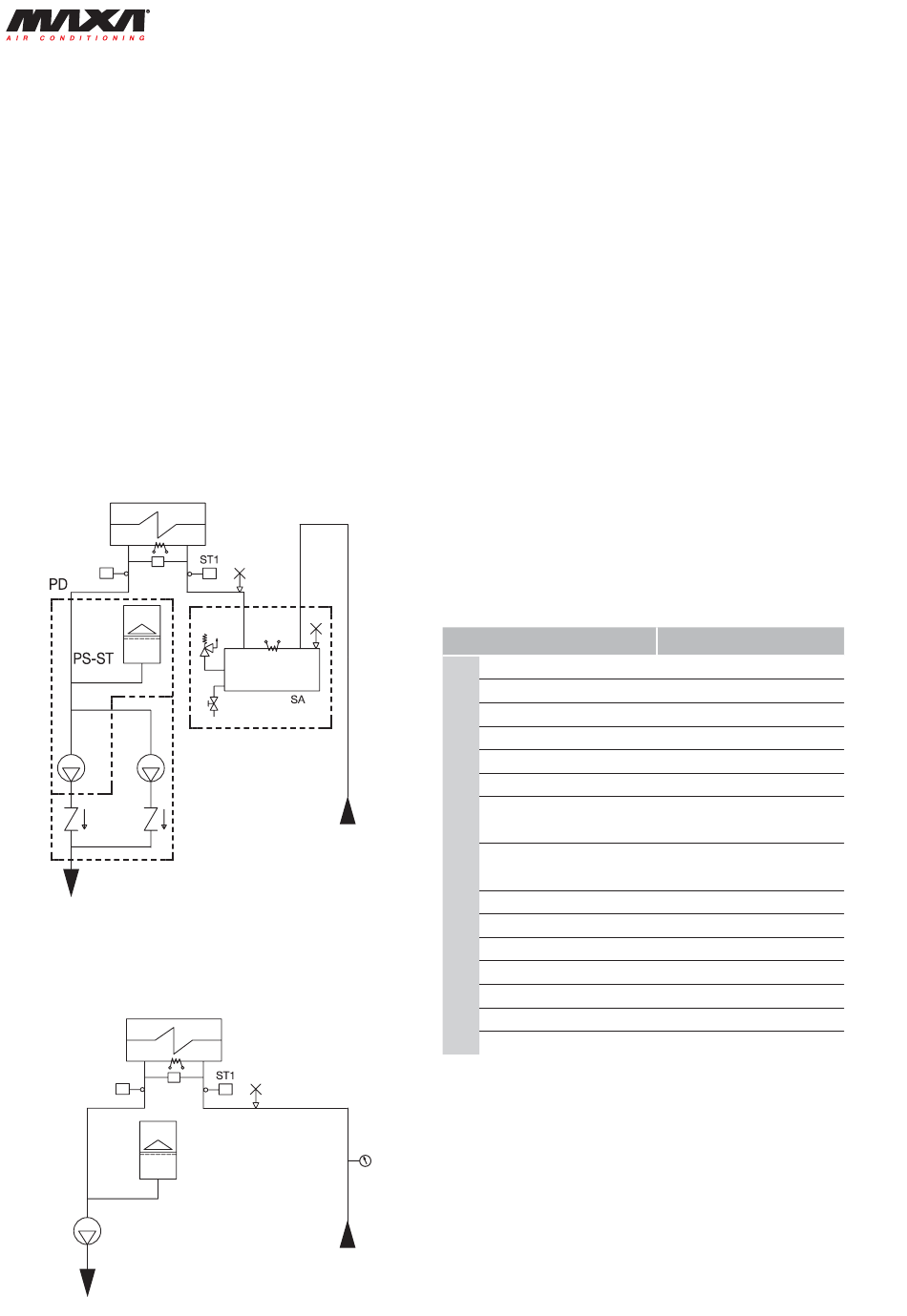

SCHEMA CIRCUITO IDRAULICO STD
I componenti delimitati da tratteggio sono da con si de rar si accessori.
EW
RE
ST2
T
PD
VE
MPS
MPD
CV CV
OUT
SCHEMA CIRCUITO IDRAULICO CON TECNOLOGIA
AQUALOGIK
WATER CIRCUIT DIAGRAM WITH AQUALOGIK
TECHNOLOGY
EW
ST2
T PD
VE
MPS
OUT
24
SFA
T
SFA
VSI
RS
SCA
SI
IN
RE
SFA
T
IN
WATER CIRCUIT
General characteristics
Water circuit HWC-A, HWC-A/AP, HWC-A/WP and HWC-A/WP/AP
version. Includes: evaporator, temperature sensor, antifreeze sensor,
differential pressure switch and manual air release valves.
SI - Water circuit with additional inertial tank. Includes: evaporator,
insulated inertial tank complete with the anti-freeze heater on the units
in heat pump version, temperature sensor, antifreeze sensor, differential
water pressure switch, manual air vent.
PS - Water circuit with additional circulation pump. Includes:
evaporator, temperature sensor, antifreeze sensor, differential water
pressure switch, circulation pump, expansion vessel, safety valve and
thermal relè.
PD - Water circuit with additional double circulation pump.
Includes: evaporator, temperature sensor, antifreeze sensor, differential
water pressure switch, double circulation pump, expansion vessel, safety
valve, check valve and thermal relè.
HWC-A/ST, HWC-A/AP/ST, HWC-A/WP/ST and HWC-A/WP/AP/ST
version hydraulic circuits with AQUALOGIK technology. Include: Evapora-
tor, work probe, antifreeze probe, differential water pressure gauge and
manual air breather valves, single INVERTER pump, expansion chamber,
load and discharge faucets, safety valve and pressure gauge.
STD WATER CIRCUIT DIAGRAM
The components enclosed within the dotted line are accessories.
DENOMINAZIONE
CV Valvola di ritegno
EW Evaporatore
MN Manometro
MPD Doppia pompa di circolazione
MPS Singola pompa di circolazione
Pressostato differenziale acqua Differential water pressure switch
PD
Resistenza elettrica
RE
evaporatore (solo WP)
Resistenza elettrica
RS
serbatoio (solo WP)
SCA Scarico acqua
SFA Sfi ato aria
SA Serbatoio inerziale
ST1 Sonda di lavoro
ST2 Sonda antigelo
VE Vaso d'espansione
VSI Valvola di sicurezza (600 kPa)
MN
HWC-A 182÷604
DESIGNATION
Gate valve
Evaporator
Water Gauge
Double circulating pump
Single circulating pump
Evaporate heating
element (only WP)
Tank heating element
(only WP)
Water drain
Air vent
Inertial tank
Sensor for unit operation
Antifreeze sensor
Expansion vessel
Safety valve (600 kPa)
