HWC-A 182÷604

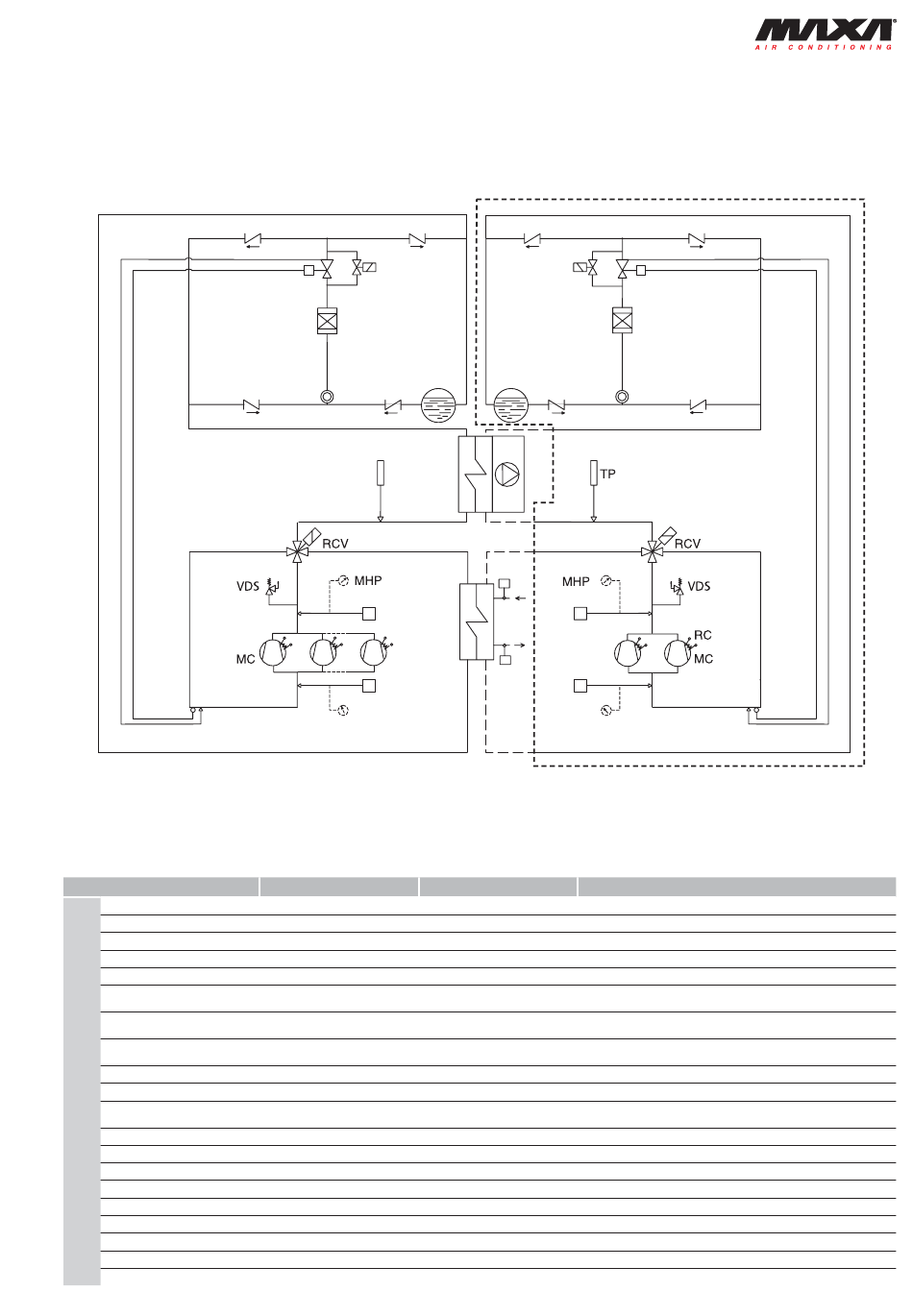

SCHEMA CIRCUITO FRIGORIFERO
Unità a pompa di calore
KÄLTEKREISLAUFSCHEMA
Einheiten mit Wärmepumpe
ESQUEMA CIRCUITO FRIGORÍFICO -
- La parte delimitata da tratteggio si riferisce a modelli a 2 circuiti
(524-P÷604-P)
- Die gezeichnete Sektion bezieht sich an die Modelle mit 2
Kältekreisläufen (524-P÷604-P)
- La parte delimitada por línea punteada se refi ere a modelos con 2 circuitos (524-P÷604-P)
DENOMINAZIONE
CEC Batteria alettata
CV Valvola di ritegno
FD Filtro disidratatore
LR Ricevitore di liquido
MC Compressore
Compressore
MC1
(363-P÷453-P)
Manometro alta pressione
MHP
(accessorio)
Manometro bassa pressione
MLP
(accessorio)
MV Ventilatori radiali
RC Resistenza carter
Resistenza carter
RC1
(363-P÷453-P)
RCV Valvola a 4 vie
SCA Scambiatore ad acqua
SF Indicatore di liquido
SPH Pressostato di alta pressione
SPL Pressostato bassa pressione
TP Trasduttore di pressione
VDS Valvola di sicurezza
VS Valvola a solenoide
VT Valvola termostatica
CV CV
VS
VT
FD
CV CV
SF
TP
SPH
P>
RC
RC1
RC
MC
MC1
P< SPL
MLP
DESIGNATION
Finned coil
Gate valve
Drying fi lter
Liquid receiver
Compressor
Compressor
(363-P÷453-P)
High pressure guage
(accessory)
Low pressure guage
(accessory)
Radial fans
Crank case heater
Crank case heater
(363-P÷453-P)
4-Way valve
Water exchanger
Sight glass
High pressure switch
Low pressure switch
Pressure transducer
Safety valve
Solenoid valve
Expansion valve
REFRIGERATION CIRCUIT DIAGRAM

Heat pump units

SCHEMA DU CIRCUIT FRIGORIFIQUE
Unités avec pompe à chaleur
Unidades con bomba de calor
CV
VS
LR LR
CV
CEC MV
T
SPH
P>
SCA
T
SPL
P<
MLP
- The components enclosed within the doted are referred to two
circuits models (524-P÷604-P)
- La partie hachurée se rapporte aux modeles à deux circuits
(524-P÷604-P)
BEZEICHNUNG DESCRIPTION
Batterie avec ailettes
Lamellenbatterie
Soupape de retenue
Rückschlagventile
Filtre deshydrateur
Trocknerfi lter
Récepteur de liquide
Kältemittelsammler
Compresseur
Verdichter
Compresseur
Verdichter
(363-P÷453-P)
(363-P÷453-P)
Manomètre haute pression
Hochdruckmanometer
(accessoire)
(Zubehör)
Manomètre basse pression
Niederdruckmanometer
(accessoire)
(Zubehör)
Ventilateurs radials
Radiallüftern
Résistence carter
Gehäuse Wiederstand
Résistence carter
Gehäuse Wiederstand
(363-P÷453-P)
(363-P÷453-P)
Soupape d'inversion à 4 voies
4-Wege Umschaltventil
Échangeur à eau
Wassertauscher
Indicateur de liquide
Schauglas
Pressostat haute pression
Hochdruckregler
Pressostat basse pression
Niederdruckregler
Transducteur de pression
Druckgeber
Soupape securité
Sicherheitsventil
Soupape solénoïde
Magnetventil
Vanne d'expansion
Expansionsventil
CV
VT
FD
CV
SF
RC
MC
Batería con aletas
Válvula de retención
Filtro deshidratator
Recebidor de líquido
Compresor
Compresor
(363-P÷453-P)
Manómetro alta presión
(accesorio)
Manómetro baja presión
(accesorio)
Ventiladores radiales
Resistencia cárter
Resistencia cárter
(363-P÷453-P)
Válvula de 4 vías
Intercambiador de agua
Indicador líquido
Presostato alta presión
Presostato baja presión
Transductor de presión
Válvula de seguridad
Válvula solenoide
Válvula de expansión
23
