10.2. Changer le SECTOR II pour passer en configuration
de gauche
10.2.1. Changer l'assemblage
du ressort interne
Suivre les étapes ci-dessous pour
changer l'orientation de la barrière
selon la disposition du site.
Extraction de l'assemblage du
ressort interne
Étape 1
PPlacer la lisse en position verticale.
Retirer la lisse en enlevant les écrous
M8
(voir Image 15).

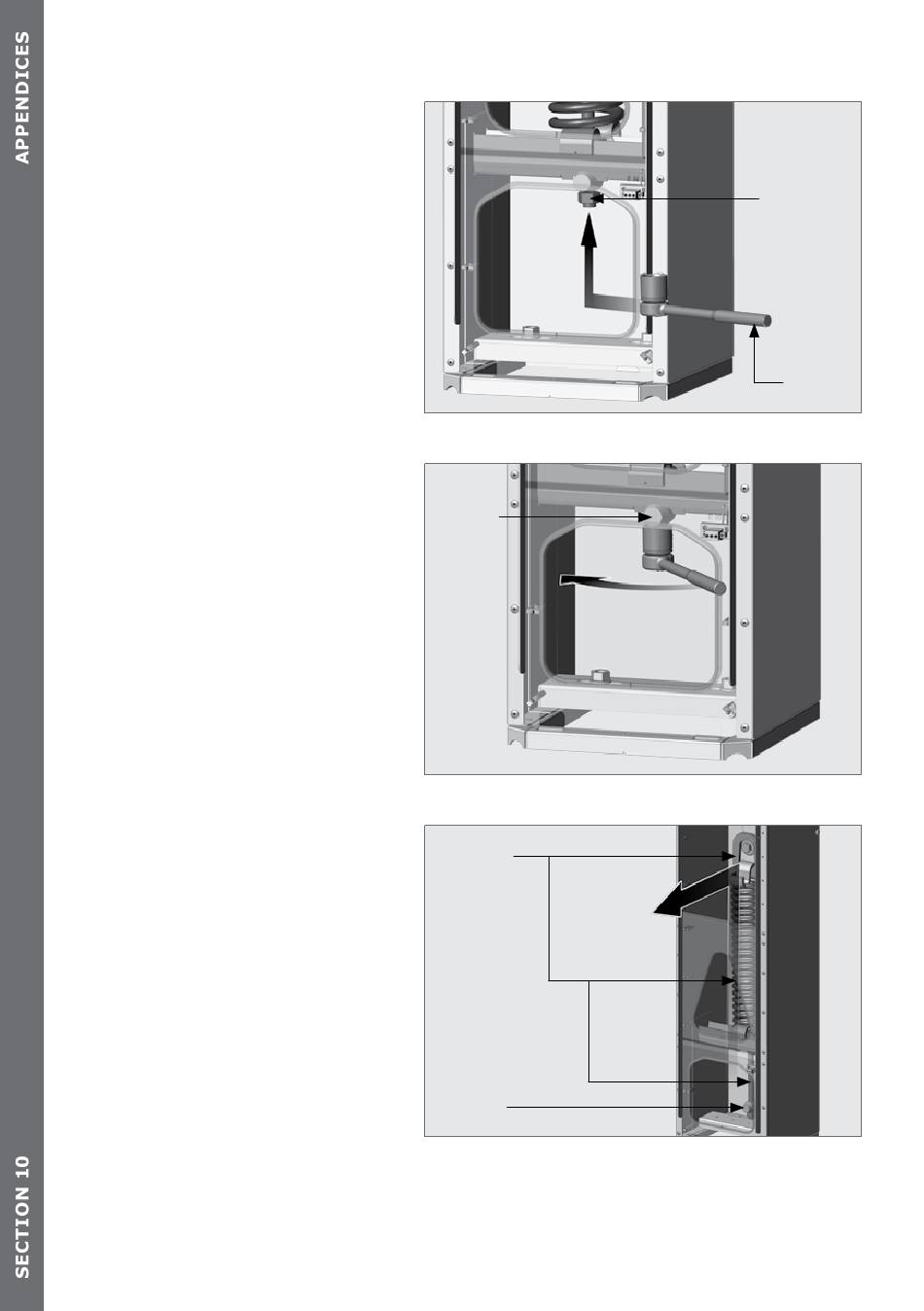

Étape 2
Utiliser une clé de 24 mm (lisse
de 4,5 et 6 m) ou une clé de 17
mm (lisse de 3 m) ainsi qu'une
clé à cliquet pour relaxer la tension
sur le ressort en déroulant l'écrou
dans le sens inverse des aiguilles
d'une montre. Continuer jusqu'à ce
qu'il n'y ait plus de tension dans le
ressort (Image 36).
Étape 3
Lorsque le ressort est complètement
détaché, tourner de 90° le rouleau
conique de la partie inférieure de
l'assemblage du ressort (Image 37).
Cela vous permettra de soulever
l'assemblage du ressort entier.
Rouleau
conique
semblage
du res-
sort
Rouleau
conique
page 54
Écrou de la
barre de
tension
Clé à
cliquet
IMAGE 35
IMAGE 36
IMAGE 37
www.centsys.com
