Configurations du commutateur DIP:
Pour les configurations et
descriptions, voir le guide de poche
fourni avec le FLUX SA.

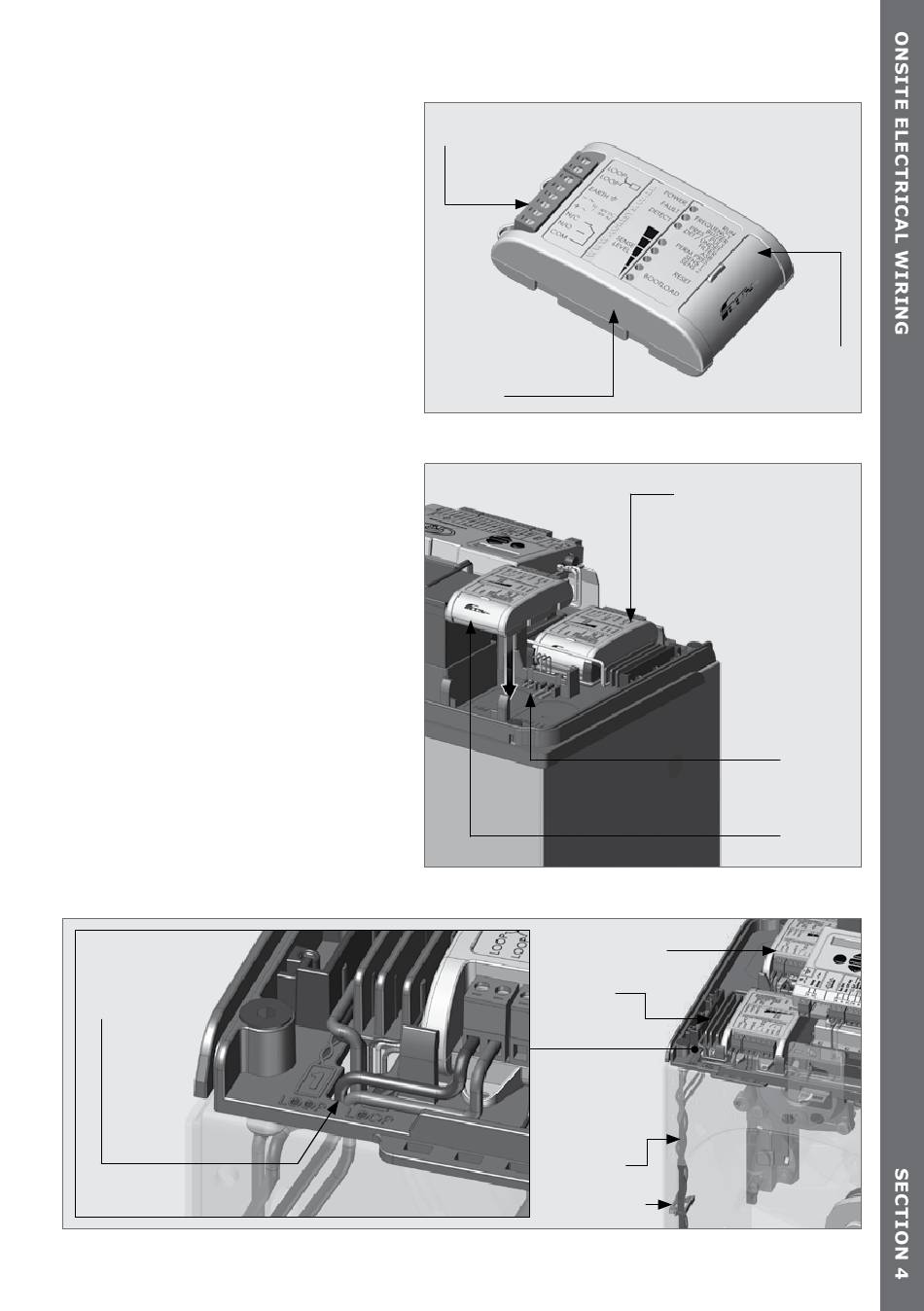

4.4.2. Installation de détecteurs
de boucle double FLUX SA
Si une boucle de sortie libre est
nécessaire en plus de la boucle de
sécurité, un second FLUX SA doit
être installé.
Étape 1
Fixer le second FLUX SA sur le
plateau électronique, et le mettre
en place en utilisant les vis fournies
(Image 28).
Étape 2
Connecter le second FLUX SA à
l'automate en utilisant le harnais
fourni conformément au diagramme
de câblage (Image 30).
Étape 3
Passer les câbles TORSADÉS de la
boucle à l'intérieur de l'enveloppe à
travers les clips à câbles au second
FLUX SA (Image 29). Connecter les
câbles torsadés de la boucle au
FLUX
SA.
Câbles tor-
sadés de
la boucle
à travers
l'ouverture
www.centsys.com
Bornes de
connexion
FLUX SA
FLUX SA
(boucle de
sortie libre)
Canaux de
câblage
Câbles
torsadés
de la boucle
Clips à câbles
page 21
Enveloppe de l'accès
au commutateur DIP
IMAGE 27
FLUX SA (Boucle de
sécurité / fermeture)
Vis du
FLUX SA
FLUX SA
(boucle
de sortie libre)
IMAGE 28
IMAGE 29
