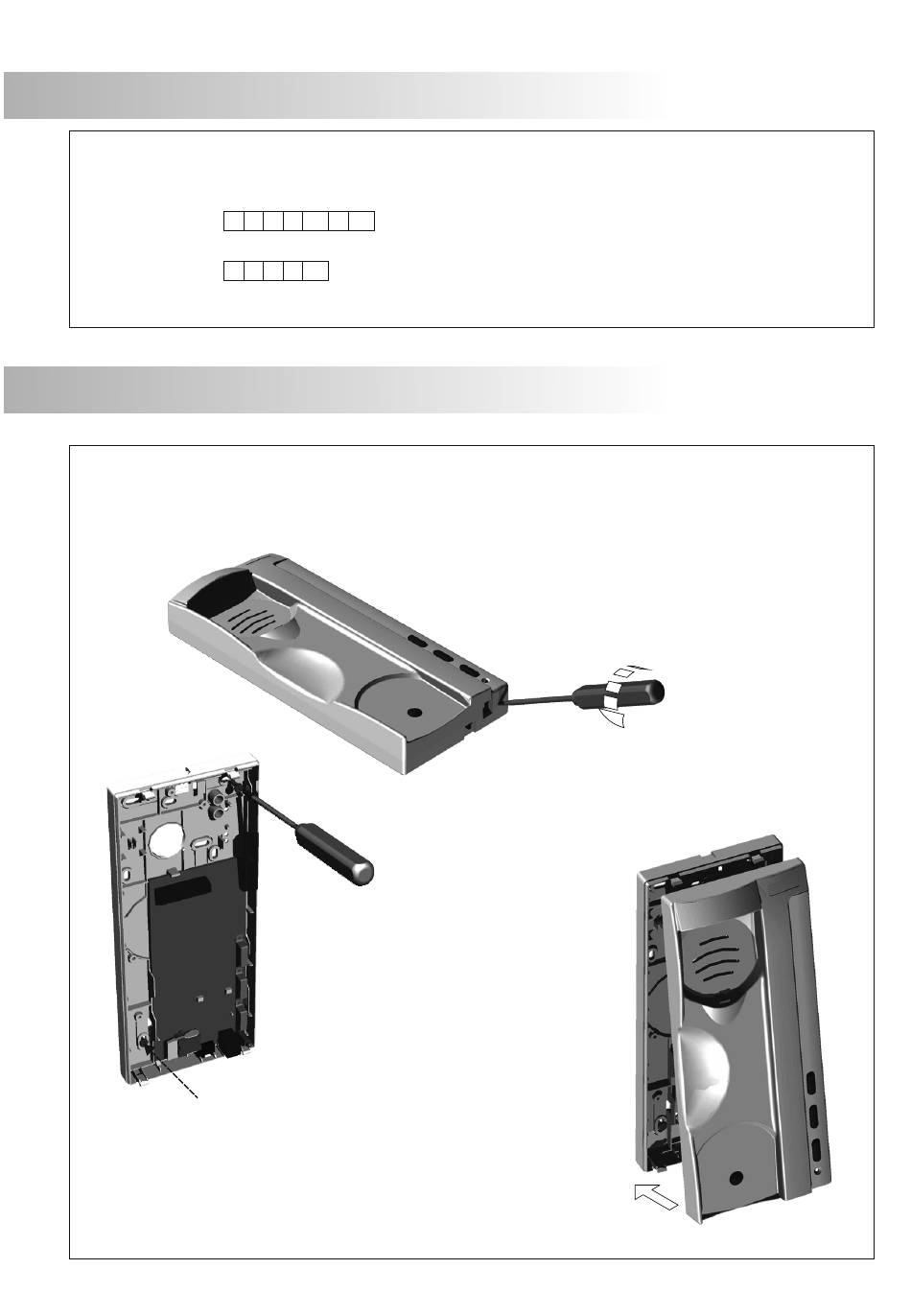

DESCRIPTION DU POSTE D'APPEL CONDAL
D
escription du bornier de connexion.
+ _
T-940 Plus:
+ _
T-940 Uno:
INSTALLATION DU POSTE D'APPEL CONDAL
F
ixer le parlophone.
Refermer le poste d'appel comme indiqué sur le dessin.
Une fois le poste fermé, connecter le combiné
au moyen du cordon téléphonique
et placer-le en position raccroché.
A D
INT
SA
HZ-
A D
HZ-
Pour raccorder et fixer le poste d' a ppel, ouvrir le poste d' a ppel
à l' a ide d' u n tournevis plat, en exerçant un mouvement de levier
dans la rainure prévue à cet effet (voir le dessin ci contre).
Éviter les emplacements trop proche d'une
source de chaleur, de poussières ou
exposé à la fumée.
Le poste d'appel peut être installé directement
sur un mur: pour cela percer des trous
de diamètre 6mm., introduire les chevilles
et fixer le poste d'appel à l'aide de vis
diamètre 3,5 x 25mm.
+ ,
:
positif, négatif.
–
A , D :
communication audio, digital.
INT :
intercommunication.
SA :
sortie sonnerie auxiliaire.
HZ- :
entrée pour poussoir de porte palier.
65
