8.3 Exemple de réglage surcharge
Seuil de commutation (SPx) et temps de réinitialisation (CTx)
Paramètres de système en cas de synchronisme
Vitesse de rotation entraînement
Came (NCx)
Impulsions en cas de synchronisme
Impulsions différentielles
Surcharge côté entraînement
Vitesse de rotation entraînement
Vitesse de rotation côté mené
Différence entre les vitesses de rotation
Impulsions différentielles
Valeurs de paramètres en cas de surcharge
Impulsions différentielles max� (SPx)
Temps de réinitialisation (CTx)
*) ou un multiple, par ex� 6 impulsions différentielles en 3,0 s

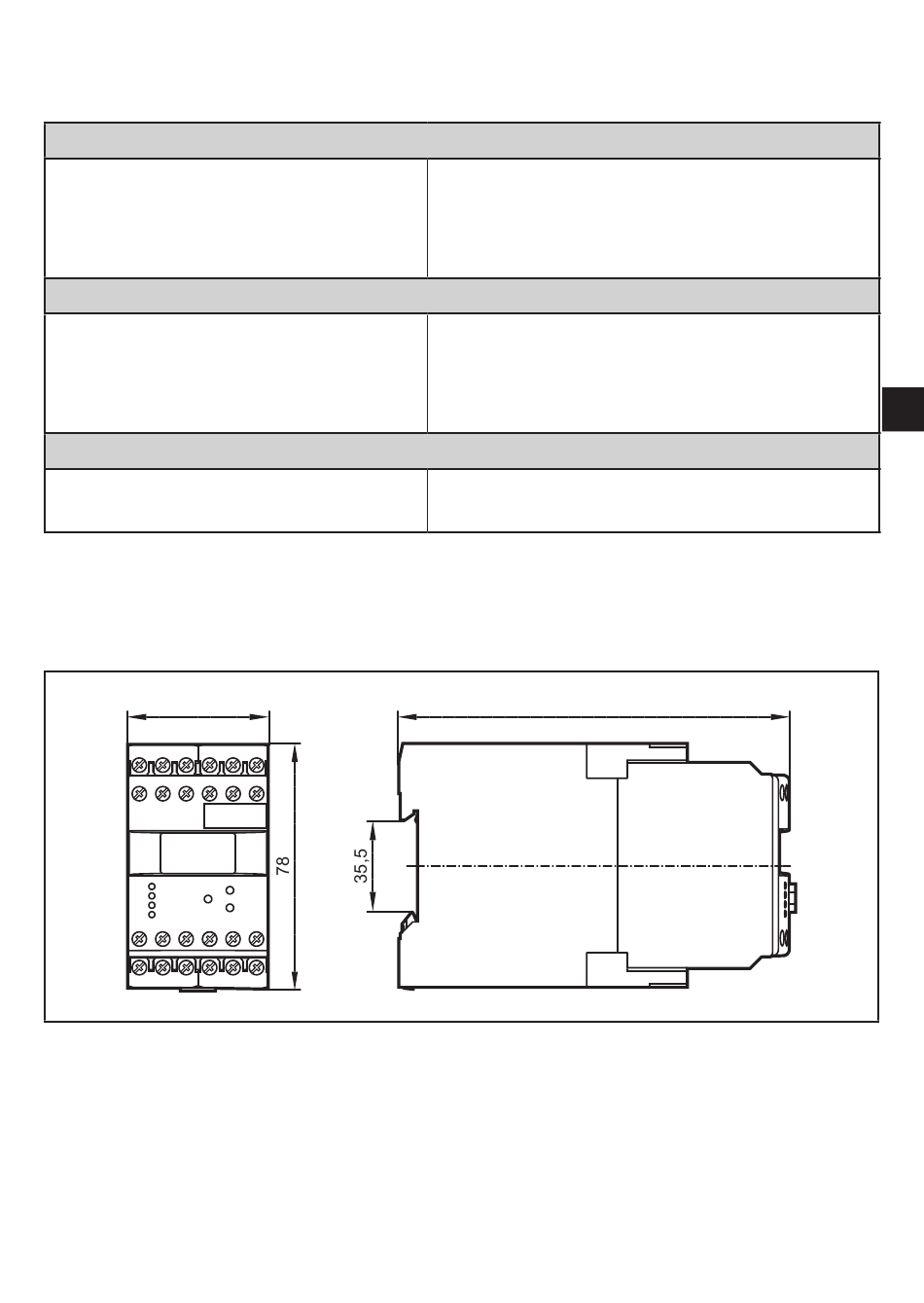

9 Schéma d'encombrement
45
1
2
3
4
7
8
9
10
13
14
15
16
19
20
21
22
5
6
11
12
17
18
23
24
1500 RPM
2 par tour sur les côtés entraînement et mené
3000 imp/mn sur les deux entrées (= 50 imp/s)
0 imp/mn
1500 RPM
1440 RPM
60 RPM
120 imp/mn (= 2 imp/s)
2 imp/s *)
1,0 s *)
124,7
