Sommaire des Matières pour Comestero Group RM5

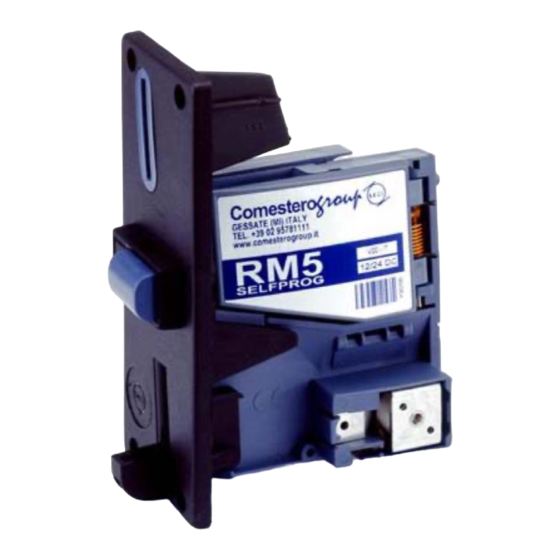

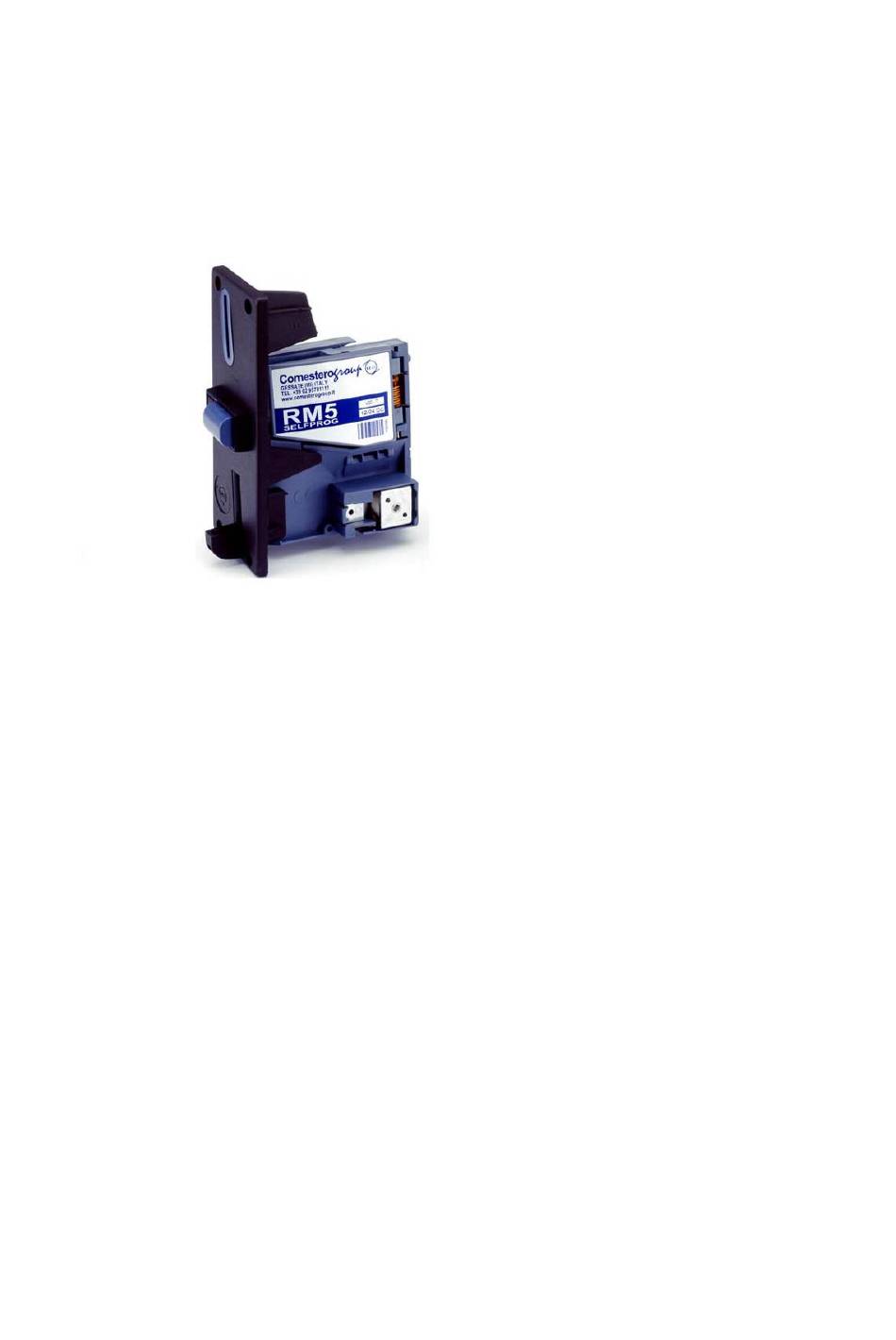

- Page 1 ’ ’...
-
Page 2: Table Des Matières
CONFIGURATION VALIDEUR (RM5 X 00) Page 57 CONFIGURATION TOTALISEUR A DEUX PRIX DE VENTE (RM5 X 10) Page 58 CONFIGURATION TOTALISEUR A EMISSION D’IMPULSIONS DE CREDIT (RM5 X 21) Page 59 SCHEMA DES SORTIES DES SEPARATEURS Page 60 DIMENSIONS DU MONNAYEUR Page 61... -
Page 3: Generalites
étant différents du point de vue structurel, le nouvel identificateur de pièces RM5 a été réalisé de façon à avoir 60 canaux, en augmentant ainsi la possibilité de calibrer jusqu'à 60 pièces de monnaie différentes. -
Page 4: Garantie
Interventions pour vices présumés ou pour vérifications sans connaissance de cause. Les interventions de réparation se font dans nos laboratoires de Gessate, ou Trilport où les produits arriveront franco de port. Il est exclu que COMESTERO Group donne une assistance quelconque chez le client sauf accord préalable. -
Page 5: Branchement Du Monnayeur
BRANCHEMENT DU MONNAYEUR Afin de s'adapter au mieux aux systèmes utilisés, le RM4 est équipé d'un connecteur standard 10 pins 12/24 Vdc et d’un connecteur standard 16 pins 12/24 Vdc, il a la possibilité d'exploiter le même connecteur de programmation pour avoir une sortie série qui répond en envoyant à l'ordinateur la valeur de la pièce introduite. Fig. -
Page 6: Pin Out Du Connecteur Standard 16 Pins
PIN-OUT DU CONNECTEUR STANDARD 16 pins Le connecteur standard à 16 pins est utilisé dans toutes les applications où il est nécessaire de s'interfacer à une machine qui utilise ce type de connexion. Fig. 3 N° Pin Fonction N° Pin Fonction N.U. -
Page 7: Pin Out Du Connecteur Serie
PIN-OUT DU CONNECTEUR SERIE A partir du numéro de série 90000, chaque monnayeur électronique RM5, quelle que soit sa configuration, a une sortie série implantée, par conséquent au cas où il serait nécessaire de la connecter ou de la gérer avec un PC il suffira de connecter le câble d'interface correspondant et de se construire le logiciel voulu. -
Page 8: Etiquette
ETIQUETTE Afin de faciliter l’identification du monnayeur, c'est-à-dire de la configuration (modalité de fonctionnement) et du calibrage (typologie des pièces de monnaie acceptées), nous reportons plus bas la représentation graphique de l'étiquette placée au dos du monnayeur. L’étiquette identifie: Le numéro de série du monnayeur La typologie (V,G,F) La configuration Le calibrage... -
Page 9: Modeles
MODELES Afin de pouvoir servir différents marchés, Vending, Jeux, Lavages automatiques, etc. la mécanique du monnayeur se différencie en trois modèles distingués: MODELE V (Vending) MODELE F (Frontal réduit) MODELE G (Jeux) Fig. 7 Version "V” Monnayeur avec entrée verticale des Version "G"... -
Page 10: Systemes De Programmation
été installées, car les six premiers canaux du monnayeur RM5 peuvent être reprogrammés sans le secours d'appareillages extérieurs. Nous rappelons qu'au-delà de la programmation de la pièce/jeton sur le canal spécifique il peut être nécessaire de modifier d'autres paramètres du monnayeur, tel que par exemple l'attribution de valeurs, dans ce cas il faut utiliser obligatoirement ou le programmateur portatif ou bien le Kit PC. -
Page 11: Programmateur Portatif
La grande innovation qui est la force du monnayeur, surtout en cette période de grands changements, est donnée par le Programmateur Portatif le RM5 PROGRAMMER qui, en plus de pouvoir modifier sur place toutes les fonctions du monnayeur, comprend aussi la fonction de "CLONING."... -
Page 12: Kit Pc
RM5 X BC: Validateur binaire Confida RM5 X 10: Totaliseur à deux prix RM5 X 20 – RM5 X 21: Totaliseur à émission d'impulsions de crédit (RM5 X 20); avec possibilité de commander un séparateur de pièces de monnaie encaissées (RM5 X 21) RM5 X 30: Temporisateur progressif RM5 X 3R: Temporisateur progressif avec émission du crédit temporisé... -
Page 13: Configuration Valideur (Rm5 X 00)
Si l’on désire trier les pièces ou les jetons il est possible de monter un séparateur de pièces Pour ce faire le monnayeur doit être programmé, au moyen de CLONE 5, de façon à pouvoir gérer le séparateur (RM5 X 01). - Page 14 équivalent à la valeur du prix de vente il habilite la ligne relative qui reste habilitée jusqu'à la réception du signal de reset. En utilisant le programmateur portatif RM5-PROGRAMMER il est possible d'activer et/ou de modifier différentes options, entre autre: comptabilisation des ventes, le monnayeur a deux compteurs internes, un pour chaque ligne de prix.
-
Page 15: Configuration Totaliseur A
Si l’on veut trier les pièces de monnaie ou les jetons il est possible de monter un séparateur de pièces. Pour ce faire le monnayeur doit être programmé, au moyen de CLONE 5, de façon à pouvoir gérer le séparateur (RM5 X 21). -
Page 16: Schema Des Sorties Des Separateurs
SCHEMA DES SORTIES DES SEPARATEURS La combinaison entre le canal de sortie des pièces de monnaie de l’identificateur et les 4 sorties est la suivante: Fig. 9 RM5 G 21 ( Code RM IL 3721) DOS MONNAYEUR CANAL CANAL CANAL... -
Page 17: Dimensions Du Monnayeur
Fig.11 M21/03.02 Rev.00 - Fra Del 01/03/02 Pag. 61... -
Page 18: Dimension Des Plaques Frontales
DIMENSION DES PLAQUES FRONTALES PLAQUE FRONTALE F6 Fig. 12 10░ 5░ M21/03.02 Rev.00 - Fra Del 01/03/02 Pag. 62... - Page 19 PLAQUE FRONTALE F1 Fig. 13 M21/03.02 Rev.00 - Fra Del 01/03/02 Pag. 63...
- Page 20 PLAQUE FRONTALE F3 Fig. 14 M21/03.02 Rev.00 - Fra Del 01/03/02 Pag. 64...
-
Page 21: Connexion Pour Separateur À Deux Voies Pour Monnayeur Rm5 V21 Ou F21
CONNEXION POUR SEPARATEUR À DEUX VOIES POUR MONNAYEUR RM5 V21 OU F21 Le séparateur représenté ci-dessous permet de trier les pièces en deux emplacements différents, ce qui est extrêmement utile quand l’on veut acheminer les pièces de monnaie dans la caisse et un jeton éventuel dans un hopper. -
Page 22: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES FORMAT: Standard 3 Pouces et ½ (Réf. page 17) POIDS: 185 Grammes TEMPERATURE DE SERVICE: Entre 0 et 55 degrés C TEMPERATURE DE STOCKAGE: Entre 0 et 55 degrés C ALIMENTATION: 12 Vdc; 24 Vdc; (Entre 11Vdc et 28 Vdc) CONSOMMATION: Test effectué...
