Effectuer les branchements des moteurs à la centrale de façon à respecter l'ordre de fermeture des battants.
•
moteur 1 (borniers 35 -36): associé au battant 1, sortie alimentation moteur à 24 Vdc.
•
moteur 2 (borniers 33 -34): associé au battant 2, sortie alimentation moteur à 24 Vdc.
Respecter la polarité des borniers des fils d'alimentation sur le motoréducteur, fil de couleur ROUGE polarité +, fil de couleur BLEU polarité -:
•
moteur 1 : bornier 35 polarité -; bornier 36 polarité +.
•
moteur 2 : bornier 33 polarité -; bornier 34 polarité +.
1.1.2
Voyants di signalisation

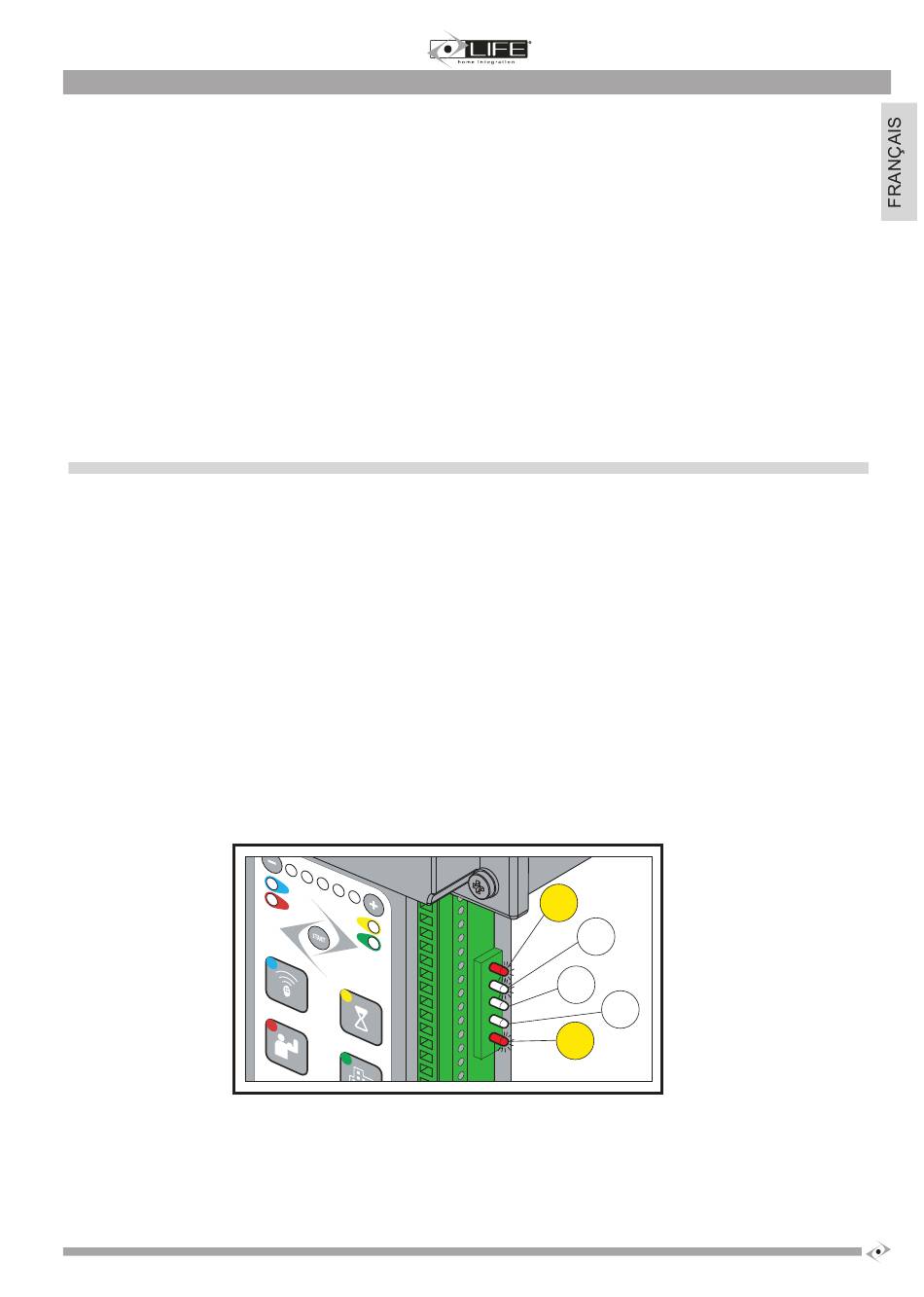

Une file de 5 voyants est présente sur le côté droit de la centrale, sous les borniers. Ces voyants sont allumés lorsque le signal correspondant est
présent. Pour les entrées N.C., stop et photo, les voyants correspondants L7 et L11 sont normalement allumés ; pour les entrées N.O., ouverture
fermeture et pas-à-pas, les voyants corresondants L8, L9 et L10 sont normalement éteints. Ces voyants (si allumés) indiquent donc un éventuel
L7
L8
L9
L10
L11
3
