ROBLIN R-Fix 1200 Mode D'emploi Et Installation page 21

3
2.5
A
40
150

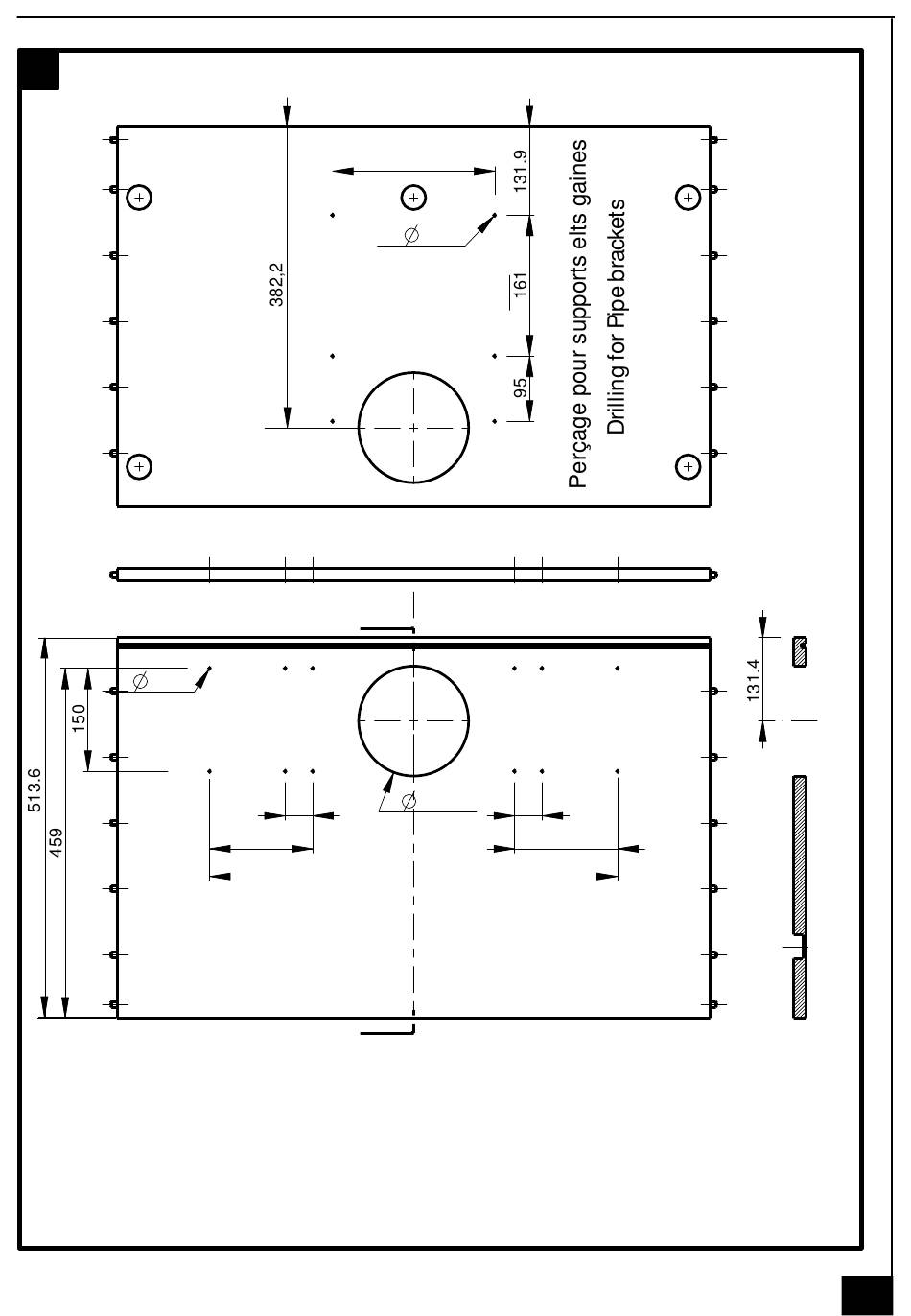

( Perçage pour supports bloc moteur
en fonction de la hauteur meuble)
Drilling for motor unit brackets
in accordance with height of the cabinet
A
536
2.5
160
40
150
894
SECTION A-A
A8
