RF 50222-B/03.12 | Type ABZMS-41
Réglages optionnels:
[
,
,
n. o P
off
on
numérotation DEL Sortie tout ou rien x Affectation pour 2
LED
1 2 3 4
4.7.6

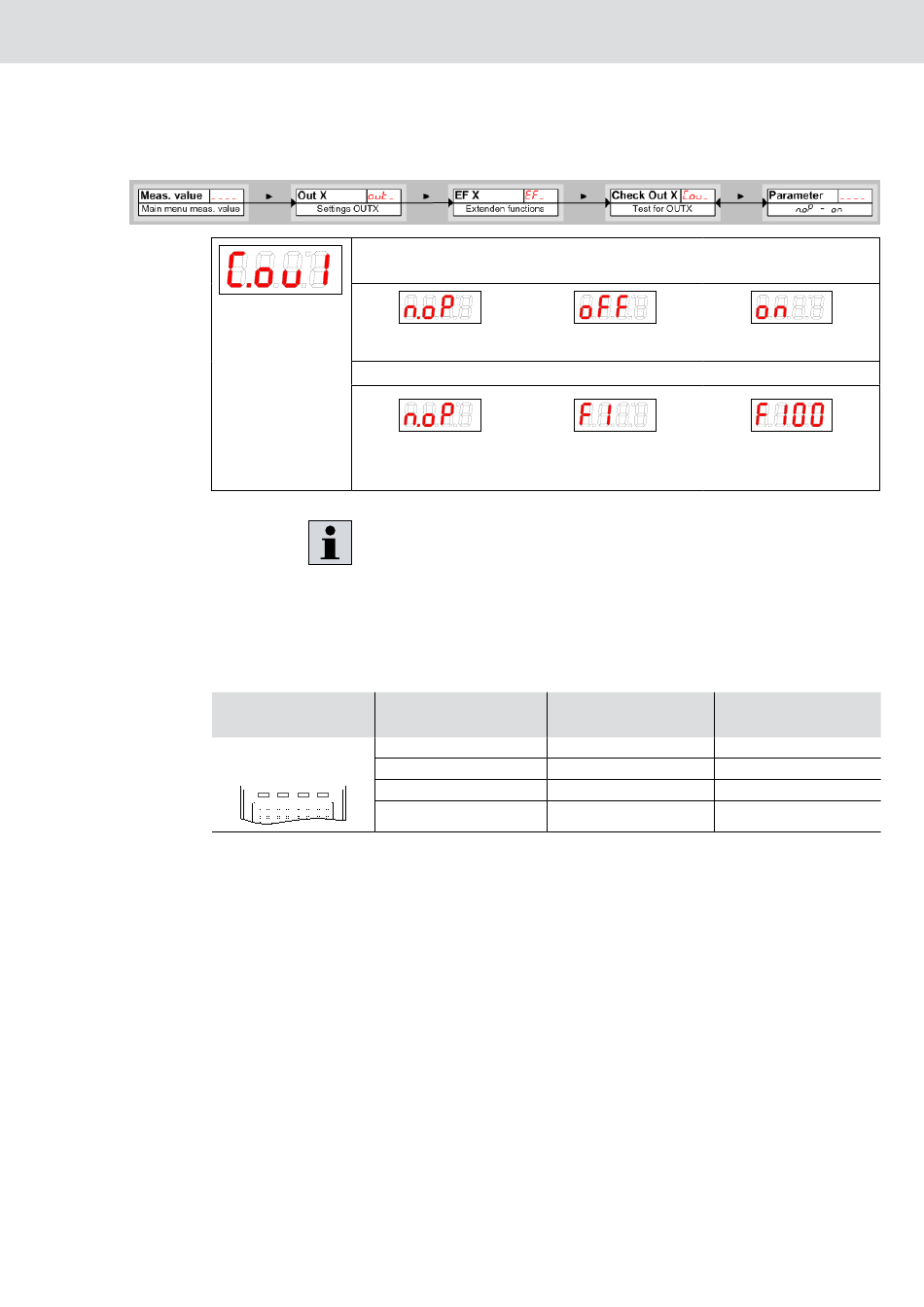

Sortie tout ou rien x: Tester la sortie tout ou rien
La temporisation de déclenchement est réglée dans le menu suivant:
Possibilité de test pour la sortie tout ou rien
Options pour le réglage de
]
Mode normal de la sortie tout
ou rien
Options pour le réglage de
Mode normal de la sortie de
fréquence
Après avoir effectué le test, n'oubliez pas de régler la fonction sur le
mode normal
4.7.7
Modifier la fonction d'affichage de la DEL d'état
L'état de commutation de la sortie est signalé par les DEL à l'écran. L'affectation
des DEL à la sortie tout ou rien résulte du tableau ci-après:
1
2
3
4
Selon le réglage en usine, la DEL affiche l'état physique de la sortie tout ou rien
PNP (sortie tout ou rien fermée - DEL allumée).
Éventuellement, vous désirez une fonction logique de l'affichage qui est inverse au
signal physique sur la sortie tout ou rien. Par conséquent, ce point de menu vous
permet aussi d'inverser l'affichage (sortie tout ou rien ouverte - DEL allumée).
Exemple à l'aide de la température:
Vous disposez de 2 sorties tout ou rien pour la température qui sont paramétrées
comme suit:
•
Contact de commutation supérieur: Contact max., contact de fermeture
montant. La DEL s'allume si la température maximale est dépassée et que la
température ne respecte pas la plage désirée. L'état est alors "erreur" si la DEL
est allumée.
•
Contact de commutation inférieur: Contact min., contact de fermeture montant.
Selon le réglage en usine, la DEL est alors allumée si la température minimale
est dépassée. L'état est alors "ok" si la DEL est allumée.
sur
/
/
oul
Hno
Hnc
Fno
Désactiver durablement la
sortie tout ou rien
sur
:
oul
FM
Édition
Fréquence 1 Hz
.
noP
sorties tout ou rien
DEL 1 – jaune
DEL 2 – rouge
