PRODUKTBESCHREIBUNG

1

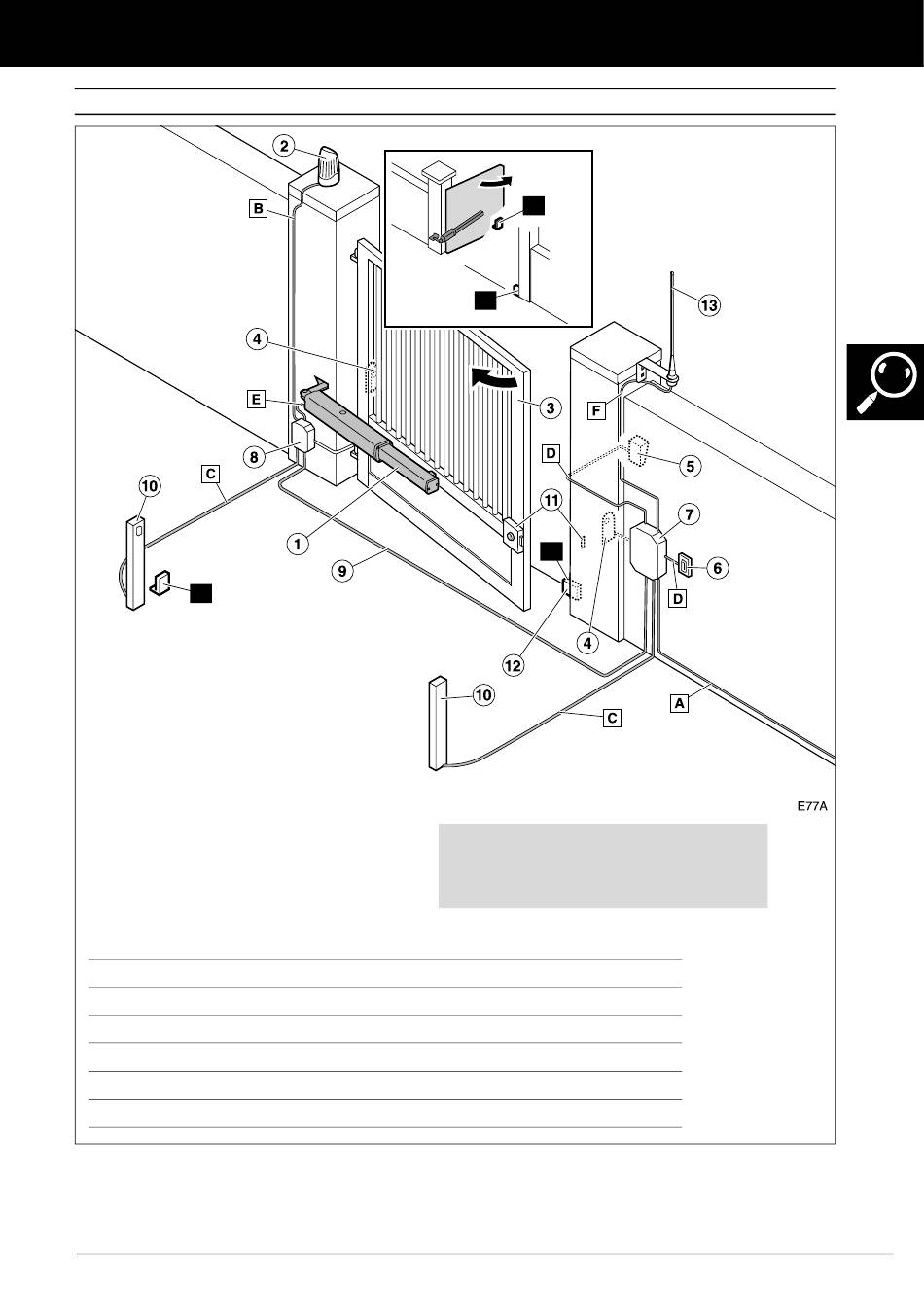

BESTANDTEILE DER KOMPLETTEN ANLAGE

TA
BESTANDTEILE DER ANLAGE:
1 Antriebe
2 Blinklampe
3 Tor
4 Externe Lichtschränke
5 Schlüsseltaster
6 Drucktaster
7 Steuerung
8 Anschlußkasten
9 Stromkreis
10 Interne Lichtschränke
11 Elektroschloss
12 Endanschlag zur Schließung
13 Antenne
ELEKTRISCHE VERKABELUNG:
Bauteil
A: Hauptversorgung
B: Blinklampe
C: Lichtschränke
D: Schlüsseltaster
E: Antriebe
F: Antenne
Abb. 1 Bestandteile der kompletten Anlage

Der Monteur trägt die Verantwortung für das
sichere und richtige Funktionieren der Anlage.
Anzahl der Kabel pro Abschnitt
2
3x1,5mm
2
2x0,5mm
2
2x0,5mm
2
2x0,5mm
2
6x0,75mm
Koaxialkabel 50k (RG-58/U)
TA
TC
TC
WICHTIGER HINWEIS: Es müssen in allen
Fällen unbedingt der Schließanschlag TC
und die Öffnungsanschläge TA installiert
werden.
Maximale Länge
30m
20m
30m
25m
20m
5m

Erreka empfehlt den Einbau von Lichtschränke (4)
und (10) für eine erhöhte Sicherheit.
