Collegamenti elettrici

L-N Alimentazione 230V (a.c.) 50/60 Hz
10-11 Alimentazione accessori 24V (a.c.)
10-E6 Cordone luminoso 24V e/o lampeggiatore a cupola 24V
2-C1 Contatto (N.C.) di riapertura durante la chiusura
2-C5 Contatto (N.O.) di chiusura immediata
U-V-W Motoriduttore 230V a.c.
+ E D Collegamento Encoder
Regolazioni
C
Trimmer A.C.T. = Tempo chiusura automatica: da 1" a 120"
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.

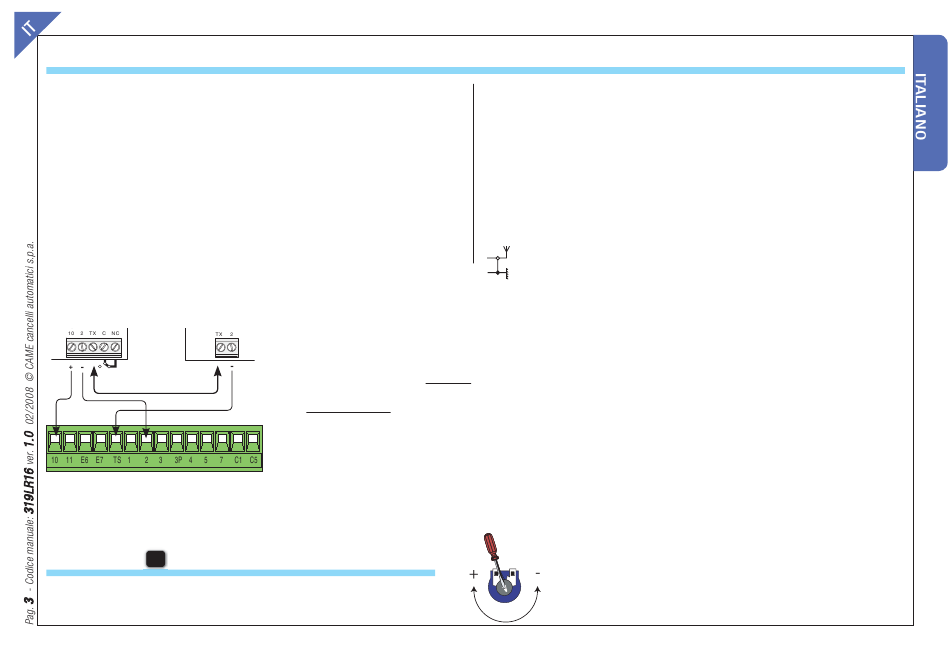

Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
- selezionare il dip 8 in ON per attivare il funzionamento del test.
(DIR)
IMPORTANTE:
Quando si attiva la funzione test di sicurezza, i contatti N.C. - se non utilizzati - vanno esclusi
sui relativi DIP.
1-2 Pulsante di stop (contatto N.C.)
2-3 Pulsante di apertura (N.O.)
2-4 Pulsante di chiusura (N.O.)
2-7 Pulsante per comandi (N.O.)
F-FA Finecorsa apre (N.C.)
F-FC Finecorsa chiude (N.C.)
Collegamento antenna
