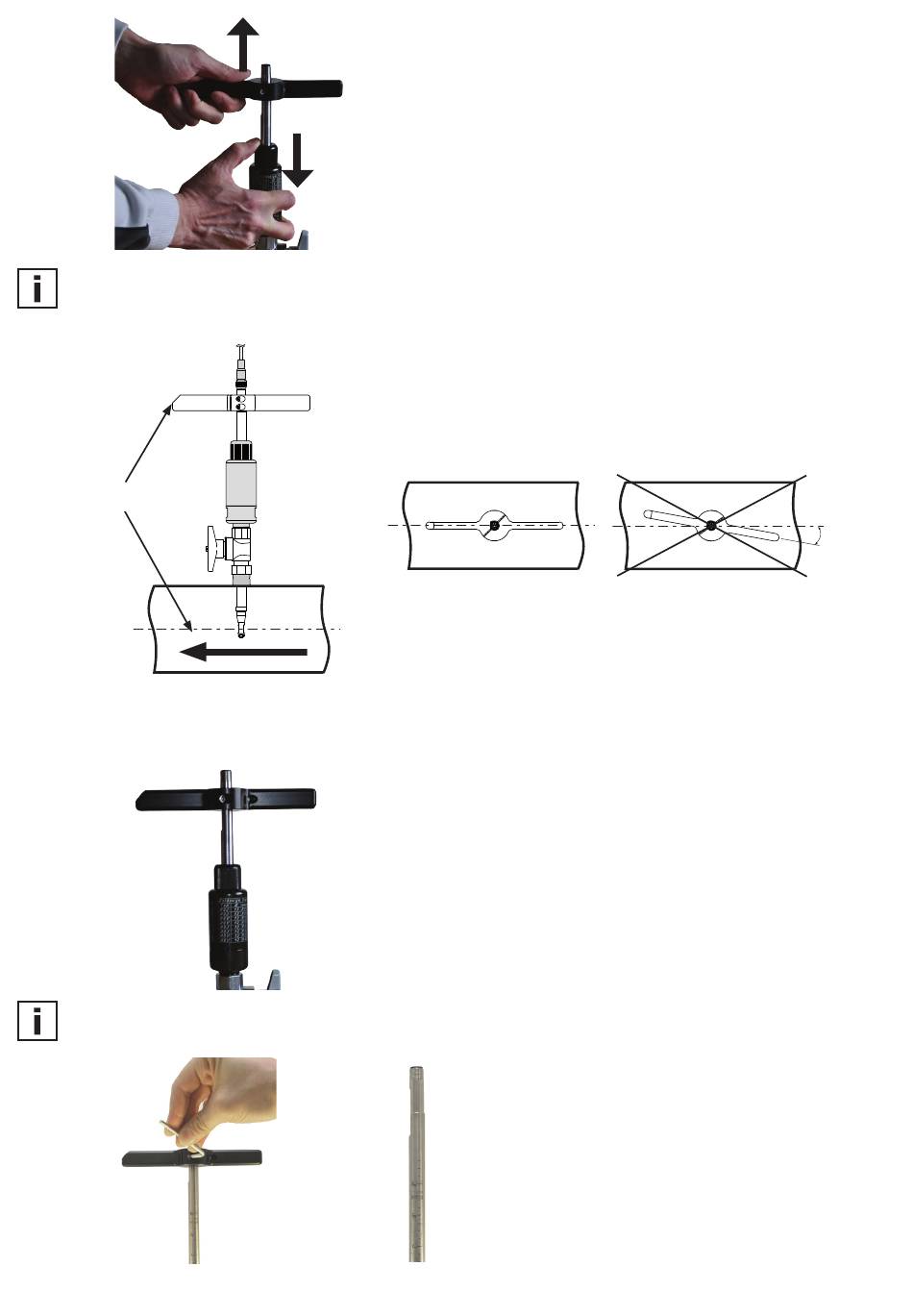

Positionner la sonde de mesure dans le sens du flux.
Le débitmètre a un sens de flux prédéfini. Assurez-vous que la flèche sur la tête du capteur ou le
marquage sur la poignée de montage soit dirigée dans le sens du flux.
La sonde de mesure est positionnée exactement dans le sens du flux à l'aide de la poignée de
marquage du sens
du flux
sens du débit
•
Vissez à la main l'écrou moleté une fois que la sonde de mesure est correctement positionnée par
rapport à la profondeur d'immersion et à l'orientation.
écrou moleté
•
La poignée de montage peut être démontée en ouvrant les vis à six pans creux pour éviter de
tourner involontairement la sonde de mesure pendant le fonctionnement.
•
Si la sonde de mesure est introduite trop profondément
dans la conduite, elle peut être retirée en déverrouillant la protec-
tion antiretour. Pour cela, enfoncez lentement l'écrou moleté. Un
réglage au millimètre près de la profondeur d'immersion est ainsi
possible, comme pour le point de pression d'un embrayage de
voiture.
montage. Un écart angulaire par rapport à la position idéale ne
doit pas être supérieur à ± 5°.
Placez la poignée de montage en
parallèle avec la conduite
CORRECT
sonde de mesure sans poignée de montage
12
INCORRECT
> 5°
