Guida all'installazione AXIS Q6032-E/AXIS Q6034-E
Installazione della telecamera di rete
!
IMPORTANTE!
Per mantenere inalterate le caratteristiche di tenuta di classe IP66 della telecamera, usare il
connettore RJ45 fornito o un connettore RJ45 compatibile di classe.
1. Installare la staffa selezionata (non inclusa)
secondo le istruzioni fornite con la staffa. Se è
necessario forare, assicurarsi di utilizzare
punte, viti e tasselli adatti al materiale. Visitare
il sito web www.axis.com per -informazioni
sugli accessori di montaggio disponibili.
2. Rimuovere il cappuccio di protezione che copre
il connettore di rete della telecamera.
3. Installare il cavo di rete e montare il connettore
RJ45 fornito. Fare riferimento alle istruzioni
fornite con il connettore per le informazioni su
cablaggio e montaggio.
4. Agganciare la telecamera al cavo di sicurezza della staffa.
5. Collegare il cavo di rete e il connettore RJ45 al connettore di rete sulla telecamera.
6. Installare l'unità AXIS T8124, vedere
porta,
a pagina 58.
7. Controllare che i LED di segnalazione del midspan indichino le condizioni corrette e consultare
la tabella a pagina 59 per ulteriori dettagli.
8. Far scorrere i supporti della telecamera nelle scanalature della staffa e ruotare la telecamera.
9. Fissare la telecamera di rete alla staffa di montaggio serrando le 3 viti (Torx T30).

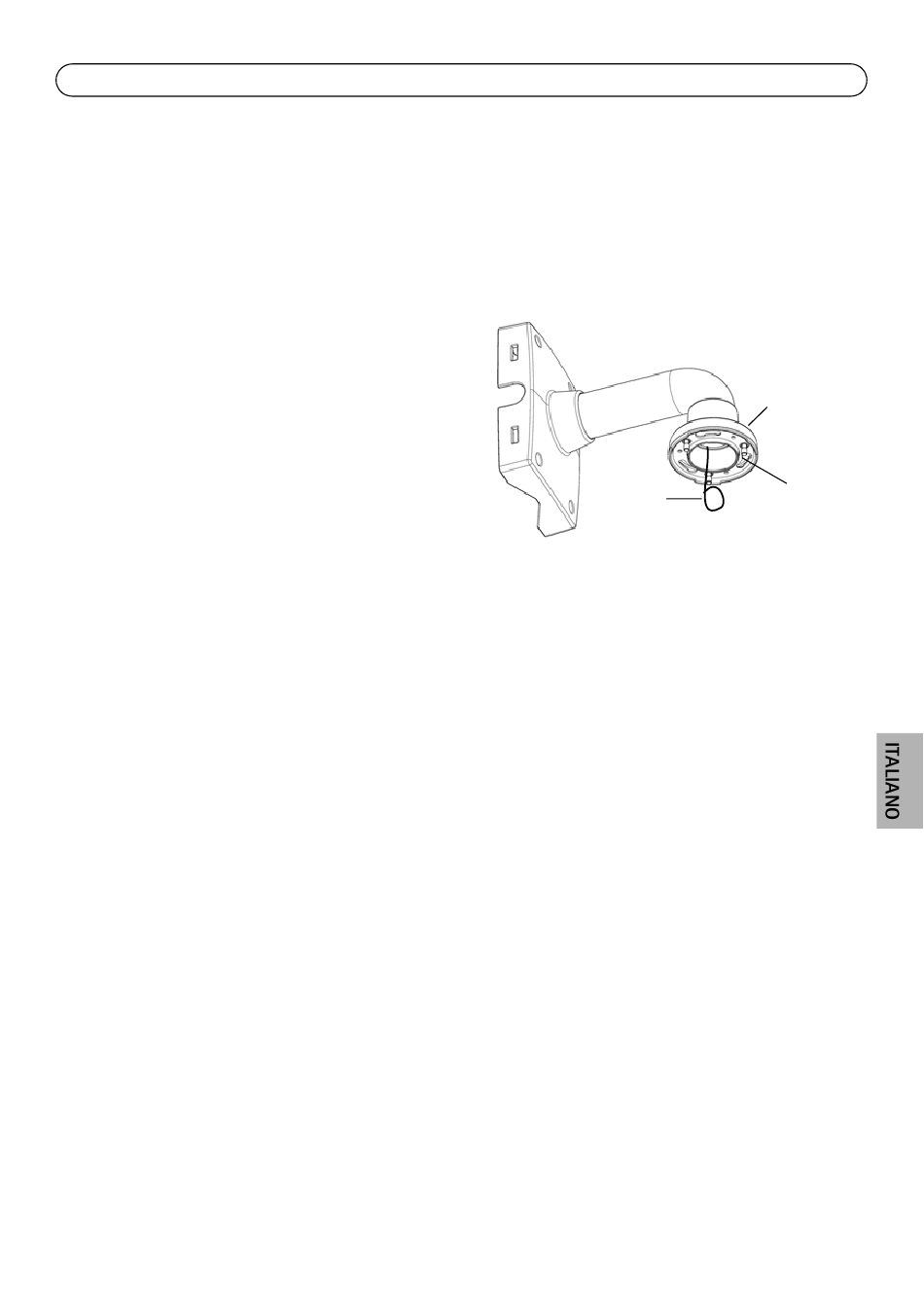

Staffa di montaggio a muro (esempio di montaggio,
la staffa non è inclusa)
Installazione del Midspan AXIS PoE AXIS T8124 con 1
Pagina 57
Viti Torx
T30
Fessure per
Cavo
i supporti
di sicurezza
dell'unità
