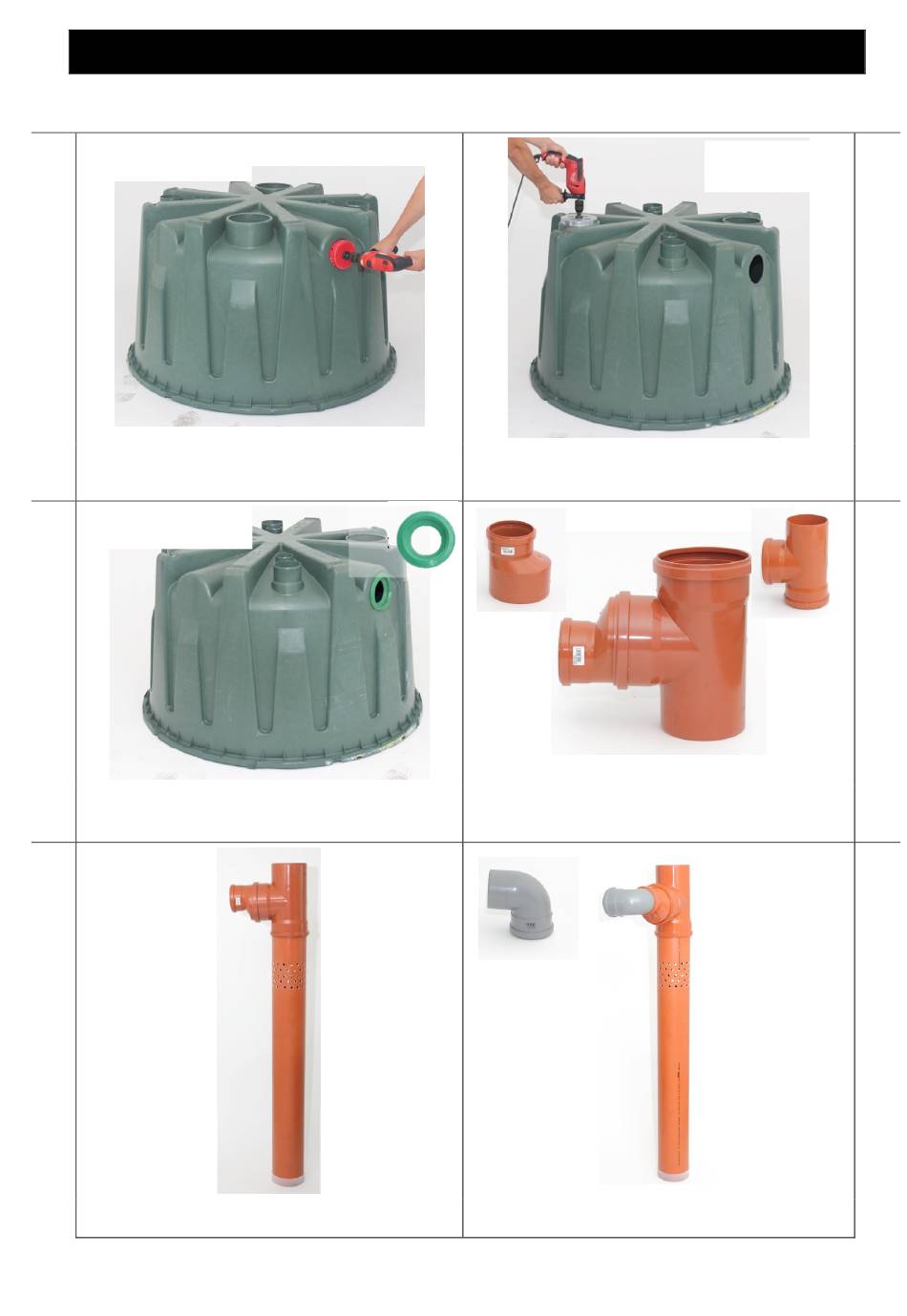

4. Montaje del kit de instalación
1. Mitad superior
depósito
Taladrar los agujeros de entrada y salida uno
enfrente del otro utilizando la broca de corona DN
110 (Ø 124 mm).
Mitad superior del
3.
depósito
Quitar las rebabas del agujero taladrado. Insertar
la junta labial DN 110. El sentido de la salida tiene
que ser de dentro a fuera.
5.
Insertar la pieza en T con el reductor en el tubo
con las perforaciones filtrantes.
4. Montaje del kit de instalación
del
2 x
Taladrar en ambos conectores DN 200 un agujero
(Ø 175 mm) con la broca de corona DN 160 o
perforarlos con una sierra de calar.
Insertar el reductor 160/110 en la pieza en T DN
160.
Insertar el codo 90°, DN 110 en el tubo filtrante.
38 / 44
2.
Mitad superior del
depósito
4.
6.
