ALDES CONNECT PRO
Nécessite un enregistrement en ligne - Munissez-vous des
coordonnées de votre client et de l'adresse d'installation.
1. GÉNÉRALITÉS
Lisez attentivement la notice d'installation avant de procéder à l'installation du produit.
Consignes générales de sécurité :
1. Ne pas tenter d'ouvrir le boîtier Aldes Connect PRO.
2. Évitez les chocs et les chutes.
3. Ne jamais tenter d'immerger le produit dans un liquide.
4. Toute utilisation ou modifi cation sur le produit non prévue par cette notice pourrait entraîner un danger pour
l'utilisateur.
5. Raccordez et fi xez bien les câbles de façon à ce qu'aucune contrainte externe ne soit transmise au niveau
du raccordement du boîtier Aldes Connect Pro.
2. PRÉSENTATION - DESCRIPTIF DU MATÉRIEL

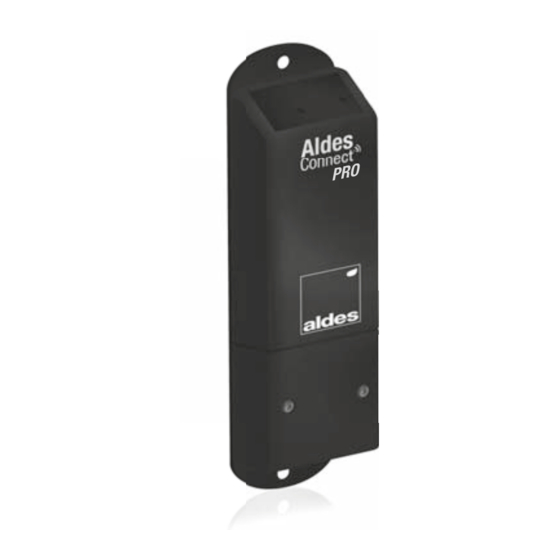

Aldes Connect PRO est le service connecté Aldes pour les professionnels. Le produit est compatible avec tous les modèles EasyVEC
Watt + fabriqués à partir d'Avril 2016. Il est composé d'un boitier aimanté à installer pour la partie matériel et d'une interface web.
Le matériel est présent dans le caisson s'il est commandé en option. Le produit peut aussi être installé sur un caisson existant à l'aide du kit 11034920.
Vous pouvez vérifi er la compatibilité avec le numéro de série présent sur la plaque de fi rme. La semaine de fabrication du caisson doit être supérieure ou égale
à 12. Exemple d'un numéro de série compatible: 11034xxx1612xxxx. 16 = 2016 / 12 = semaine 12.
Le produit est livré avec 5 ans d'abonnement et de garantie inclus Les données sont envoyées via le réseau basse puissance Sigfox. Vérifi ez la couverture
réseau directement sur www.sigfox.com/en/coverage.
3. CONTENU DU KIT
- Boîtier Aldes Connect Pro pré-câblé
- Carte Modbus (uniquement kit 11034920)
4. INSTALLATION
Le boîtier (IP44) doit être positionné verticalement (pour une bonne transmission des données) sur l'extérieur du caisson et raccordé électriquement à
la carte électronique (visuel 8) via la carte modbus (1) branchée sur le connecteur (2). (repère 1 visuel 5).
1.
3.
- vis de fi xation
- notice
4.
FR
Notice d'installation
2.
www.aldes.com
®
Micro Watt et Micro
Publicité
Manuels Connexes pour aldes CONNECT PRO
Sommaire des Matières pour aldes CONNECT PRO
- Page 1 5. Raccordez et fi xez bien les câbles de façon à ce qu’aucune contrainte externe ne soit transmise au niveau du raccordement du boîtier Aldes Connect Pro. 2. PRÉSENTATION - DESCRIPTIF DU MATÉRIEL Aldes Connect PRO est le service connecté Aldes pour les professionnels. Le produit est compatible avec tous les modèles EasyVEC ® Micro Watt et Micro Watt + fabriqués à...
- Page 2 Carte modbus Noir Orange Marron Rouge Raccorder la carte (1) au connecteur (2) Placer l’entretoise (3) sous la carte et revisser l’ensemble.
- Page 3 RESPONSABILITÉS DU CLIENT Le passage en commande de l’article Aldes Connect PRO par le client vaut acceptation de sa part sans réserve au service qui lui est proposé. Il accepte, en enregistrant le caisson, l’utilisation de ses données personnelles par Aldes pour assurer le bon fonctionnement du service.
- Page 4 www.aldes.com...
