DISTANCES DE DÉGAGEMENT DES
MATÉRIAUX COMBUSTIBLES
Les distances de dégagement indiquées ci-dessous
représentent les dégagements minimum entre le poêle
et tout autre objet. Aucun objet ne devrait se trouver
dans cet espace. Ceux-ci comprennent, sans s'y limiter,
les tapis, meubles, enfants, animaux domestiques,
vêtements, carburant ou tout autre objet. Ces distances
ne pourront seulement être réduites que par les
autorités ayant juridiction.
REAR WALL
MUR ARRIÈRE
D
A

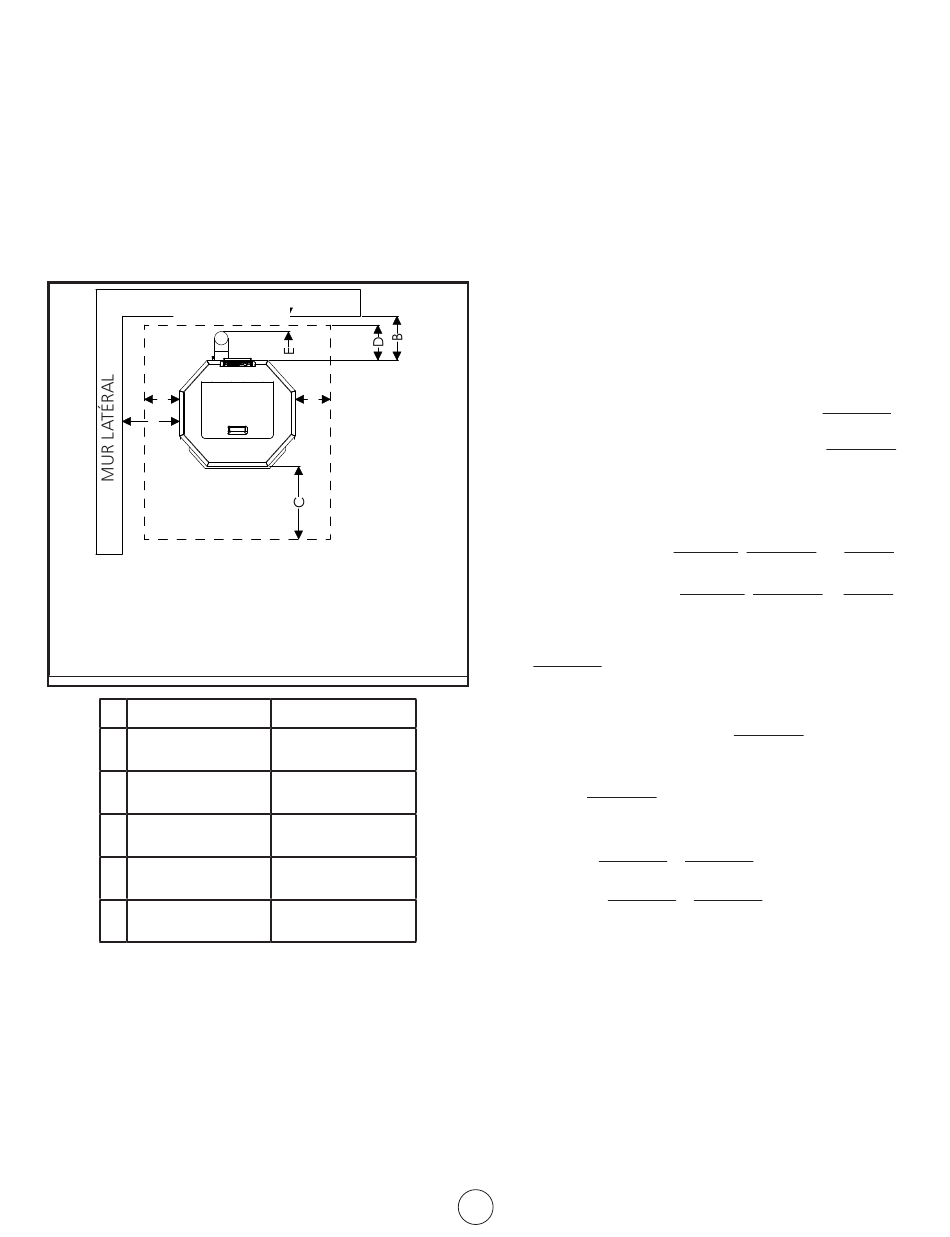

Figure 1 Dégagement des matériaux
combustibles
ÉTATS-UNIS
A 330 mm (13 po) 330 mm (13 po)
B 51 mm (2 po)
C 457 mm (18 po) 457 mm (18 po)
D 203 mm (8 po)
E 76 mm (3 po)
SUPERFICIE DE PLANCHER ET DÉGAGEMENTS
Lorsqu'installé sur un plancher combustible, une protection
non combustible est requise pour :
• Couvrir l'aire sous le poêle en se prolongeant d'au moins
457 mm (18 po) sur le devant;
• Couvrir la surface sur les côtés du poêle sur au moins 203 mm
(8 po);
• Couvrir l'aire sous le tuyau d'échappement en excédant cette
aire par une couverture de 51 mm (2 po) sur les côtés.
De plus, le poêle à grenailles de bois devra être positionné de
sorte :
Cleveland Iron Works Poêle à grenailles de bois
D
FRONT OF HEATER
DEVANT LE POÊLE
NON-COMBUSTIBLE
PROTECTION
FLOOR PROTECTION
DEPLANCHER NON
CONBUSTIBLE
CANADA
51 mm (2 po)
203 mm (8 po)
76 mm (3 po)
• Qu'il y ait un dégagement minimum de 330 mm (13 po)
de chaque coté de l'appareil.
• Qu'il y ait un dégagement minimum de 51 mm (2 po) à
l'arrière de l'appareil.
• Que le tuyau d'échappement vertical soit dégagé d'au
moins 76 mm (3 po) de tout mur.
Finalement, l'a pièce dans laquelle le poêle à grenailles de
bois est installé devra avoir une hauteur de plafond d'au
moins 2 134 mm (84 po)
MATÉRIAUX DE REVÊTEMENT DE SOL
La protection de plancher devra avoir toutes les
caractéristiques suivantes :
• Enregistrement UL-1618
• Au moins 13 mm (0,5 po) d'épaisseur
• Faite de matériau non combustible
• Avoir soit :
Une valeur de résistance thermique R de 1,19
Une valeur de conductivité thermique k de 0,84
Comme assistance pour évaluer l'acceptabilité de matériaux
substituts, les équivalences de spécifications et exemples ci-
dessous vous sont fournis.
Conductivité thermique k =
Conductance thermique C =
Exemple : Requis pour protéger le plancher avec une valeur R
de 1,19 .
(pi )(h)( F)
2 0
Btu
Évaluation du mérite de briques de 57 mm (2¼ po) d'épaisseur
de conductivité thermique k de 4,16
couche de panneau minéralisé de 6,3 mm (¼ po) ayant une
(Btu)
valeur C de 2,3
(pi )(h)( F)
2 0
Étape 1. Calculez la valeur R de chaque matériau du plancher
épaisseur
k
R =
BRIQUE
1
C
R =
PANNEAU
Étape 2. Ajoutez les valeurs R équivalentes pour chaque
matériau du plancher
R + R
BRIQUE PANNEAU
Étape 3. Cette valeur R combinée est insuffisante donc plus
de protection doit être installé. Par exemple, en
plaçant deux couches de briques :
R + R + R
BRIQUE BRIQUE PANNEAU
Étape 4. Puisque cette valeur R combinée est plus
grande que la spécification requise, ce montage sera
suffisant pour protéger le plancher sous le poêle.
