mOnTage
8.1.
sicherheitshinweise
geFahr!
Verletzungsgefahr durch hohen druck!
• Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften.
Verletzungsgefahr durch elektrische spannung!
• Vor Eingriffen in das Gerät oder in die Anlage die Spannung abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
Warnung!
Verletzungsgefahr bei unsachgemäßer montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes einschalten der anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
8.2.
montage des positioners Typ 8694
an prozessventile der reihe 2103, 2300 und 2301
Vorgehensweise:
1. schaltspindel montieren
(Schlauchsteckverbinder mit Collets
oder Gewindebuchsen)

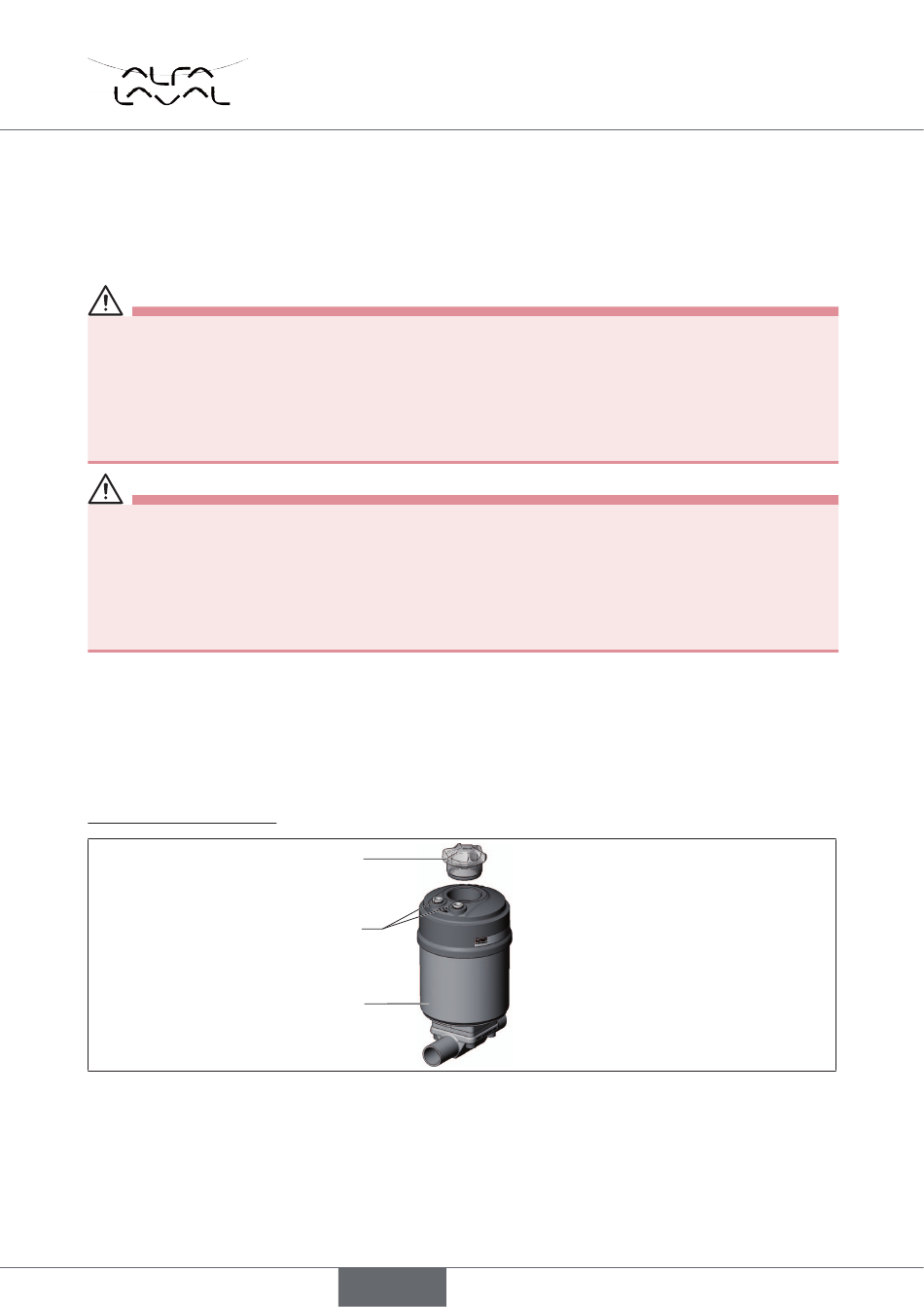

Bild 14:
Montage der Schaltspindel (1), Reihe 2103, 2300 und 2301
→
Die Klarsichthaube am Antrieb und die Stellungsanzeige (gelbe Kappe) an der Spindelverlängerung
abschrauben (falls vorhanden).
→
Bei Version mit Schlauchsteckverbinder die Collets (weiße Tüllen) aus den beiden Steuerluftanschlüssen ent-
fernen (falls vorhanden).
96
Klarsichthaube
Steuerluftanschlüsse
Antrieb
deutsch
Typ 8694
Montage
