Typ 8694

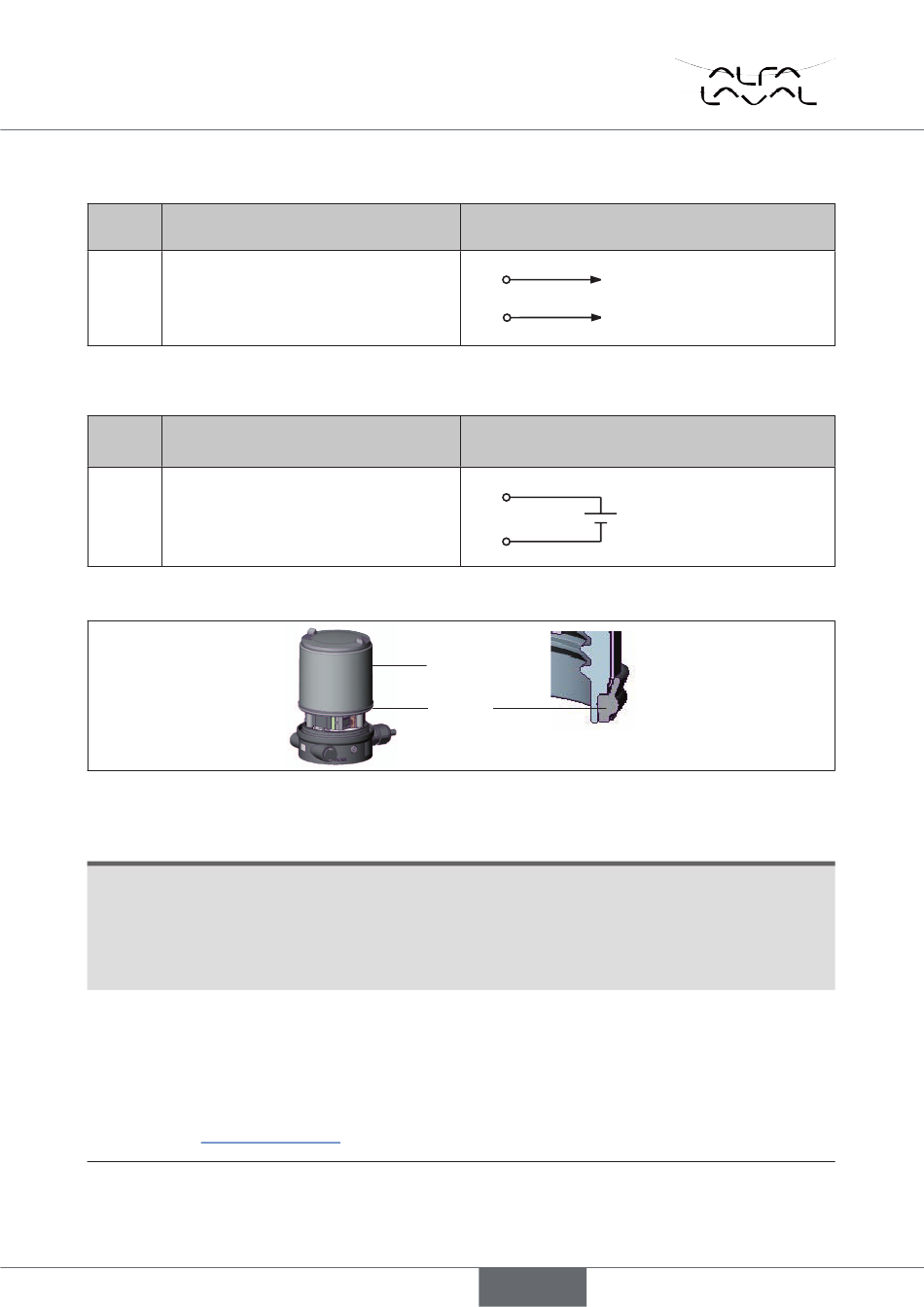

Elektrische Installation 24 V DC
ausgangssignale zur Leitstelle (z. B. SPS; nur bei option analogausgang)
klemme Belegung
Analoge Stellungsrückmeldung +
2
3
Analoge Stellungsrückmeldung GND
Tabelle 19: Belegung Schraubklemmen - Ausgangssignale zur Leitstelle - Kabelverschraubung
Betriebsspannung
klemme Belegung
6 Betriebsspannung +
7 Betriebsspannung GND
Tabelle 20: Belegung Schraubklemmen - Betriebsspannung - Kabelverschraubung
Bild 30: Position Dichtung Gehäusemantel
→
Die korrekte Position der Dichtung im Gehäusemantel prüfen.
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von Verschmutzung und feuchtigkeit!
Zur Sicherstellung der Schutzart IP65 / IP67:
• Die Überwurfmutter der Kabelverschraubung entsprechend der verwendeten Kabelgröße bzw. Blindstopfen
anziehen (ca. 1,5 Nm).
• Den Gehäusemantel bis auf Anschlag einschrauben.
→
Überwurfmutter der Kabelverschraubung anziehen (Drehmoment ca. 1,5 Nm).
→
Das Gehäuse schließen (Schraubwerkzeug: 674077
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die erforderlichen Grundeinstellungen vornehmen und die automatische Anpassung des Positioners auslösen,
wie in Kapitel „12. Inbetriebnahme" beschrieben.
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
17)
äußere Beschaltung
2
3
äußere Beschaltung
6
7
Gehäuse-
mantel
Dichtung
Gehäusemantel
).
17)
deutsch
+ (0/4 ... 20 mA)
nicht galvanisch getrennt
GND
24 V DC ± 10 %
max. Restwelligkeit 10 %
