Type 8694
Montage
fonction B (cfB)
Vanne process ouverte en position de repos (par ressort)
Tailles d'actionneur
Sortie d'air de pilotage
Raccord d'air de pilotage
supérieure
Raccord d'air de pilotage
inférieure
Zone sèche

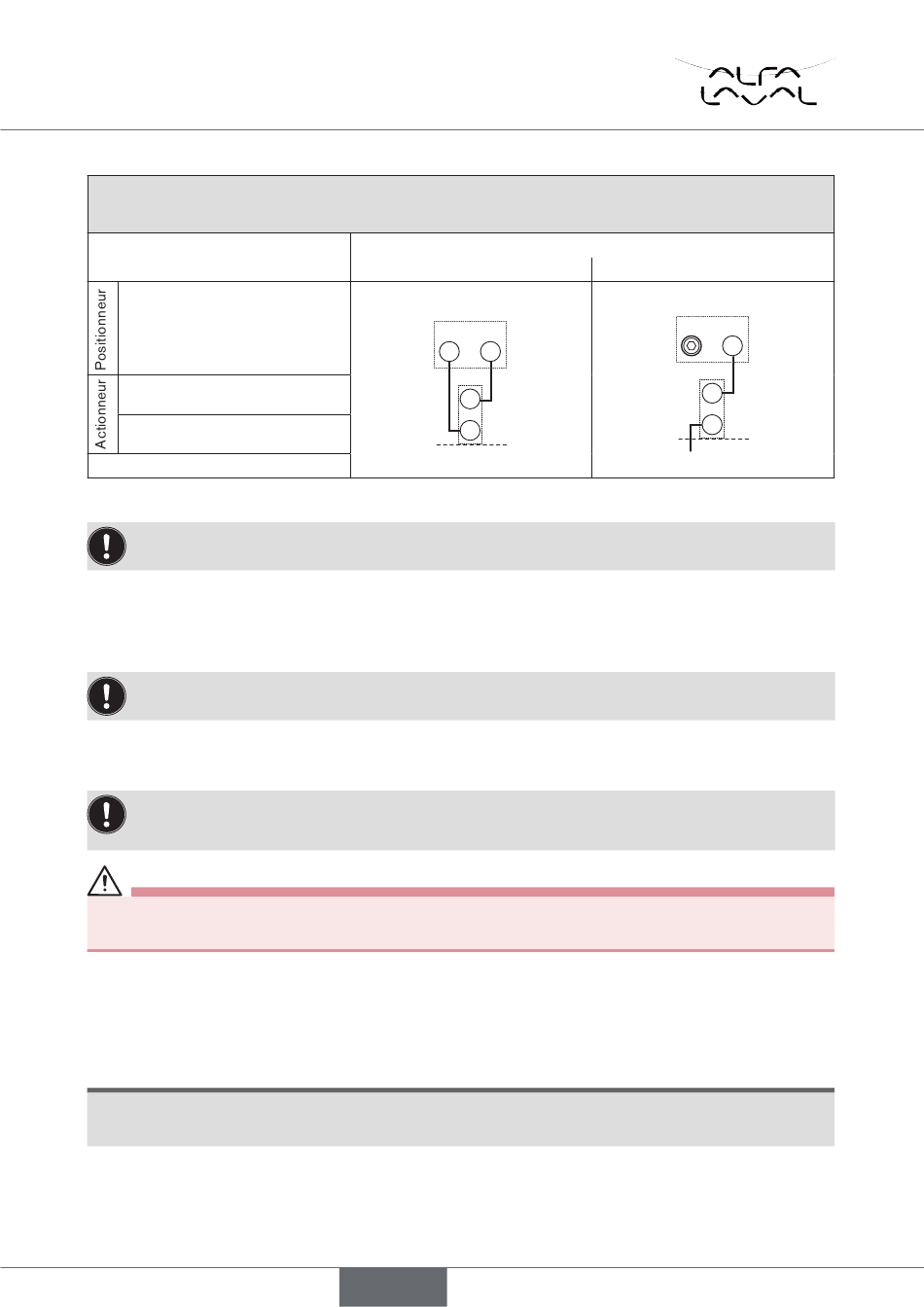

Tableau 14 : Raccordement pneumatique à l'actionneur - CFB
« En position de repos » signifie que les vannes pilote du positionneur type 8694 ne sont pas alimentées
en courant ou ne sont pas activées.
8.4. rotation du module actionneur
La rotation du module actionneur (positionneur et actionneur) est uniquement possible pour les vannes à
siège droit et à siège incliné des séries 2300, 2301 et 27xx.
La position des raccordements peut être alignée en continu par la rotation du module actionneur (positionneur et
actionneur) de 360°.
Seul le module actionneur complet peut être tourné. La rotation du positionneur contre l'actionneur n'est
pas possible.
Lors de l'alignement du module actionneur, la vanne process doit être en position ouverte.
Danger !
danger dû à la haute pression.
• Avant de desserrer les conduites et les vannes, coupez la pression et assurez l'échappement de l'air des conduites.
procédure à suivre :
→
Serrer le corps de la vanne dans un dispositif de maintien (nécessaire uniquement si la vanne process n'est pas
encore montée).
reMarque !
endommagement du joint ou du contour de siège.
• Lors de la démontage du module actionneur, la vanne doit être en position ouverte.
→
Avec la fonction de commande A : ouvrir la vanne process.
2 2
2 1
français
∅ 80, ∅ 100
∅ 125
2
2
2
1
167
