IBM Power System S812LC Manuel page 95

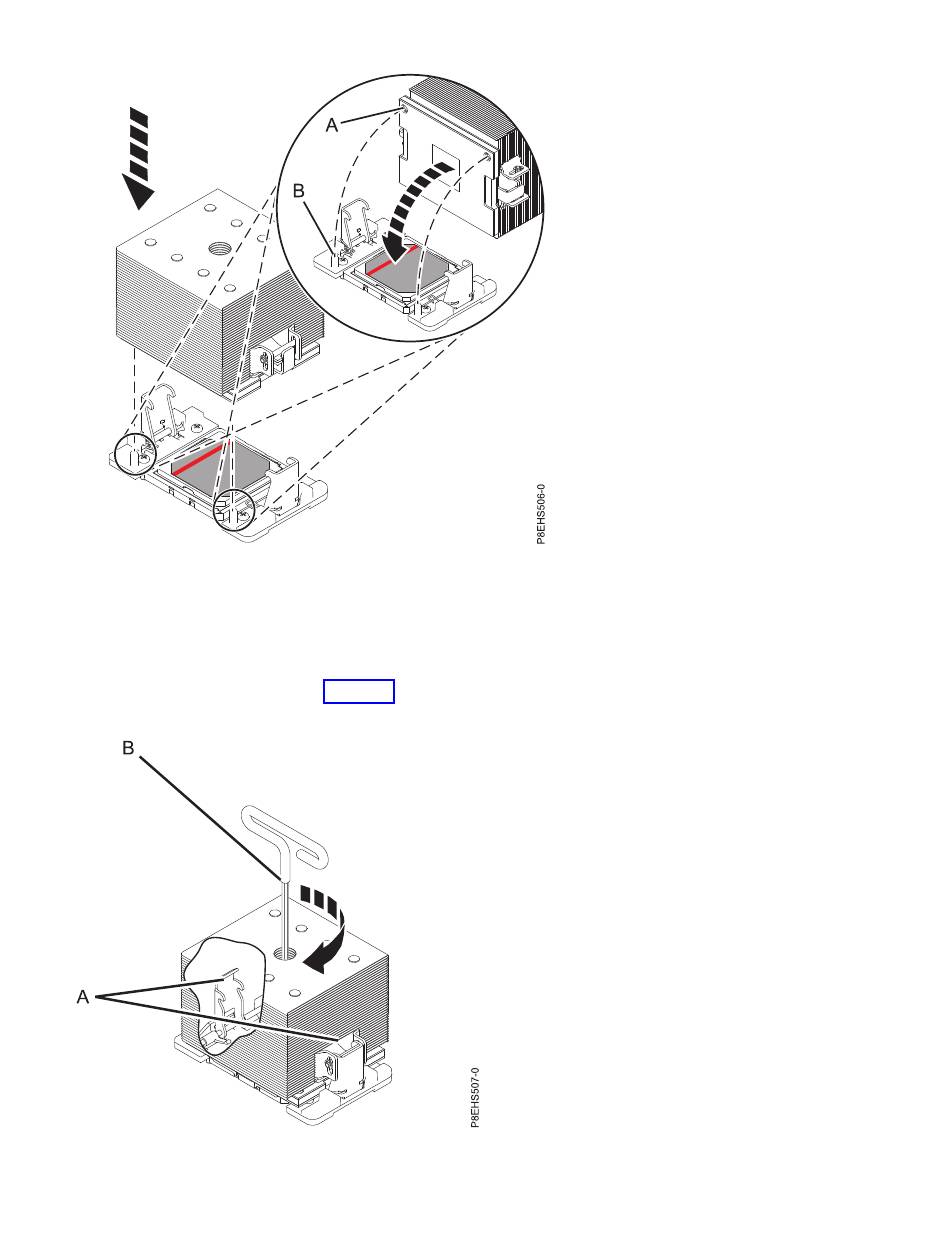

Figure 81. Installation du dissipateur thermique
c. Une clé à molette hexagonale est fixée à l'arrière du boîtier. Utilisez-la pour serrer la vis de
chargement centrale (B) en la tournant dans le sens des aiguilles d'une montre jusqu'à ce que
vous atteigniez une butée. Si le dissipateur thermique bouge de manière perceptible, cela signifie
que les bras de chargement (A) ne sont pas engagés. Desserrez la vis de chargement centrale et
répétez cette étape. Voir figure 82.
Figure 82. Serrage de la vis de chargement centrale sur le dissipateur thermique
Retrait et remise en place de composants
75
