Unités Unités
0 à 3 4 à 7

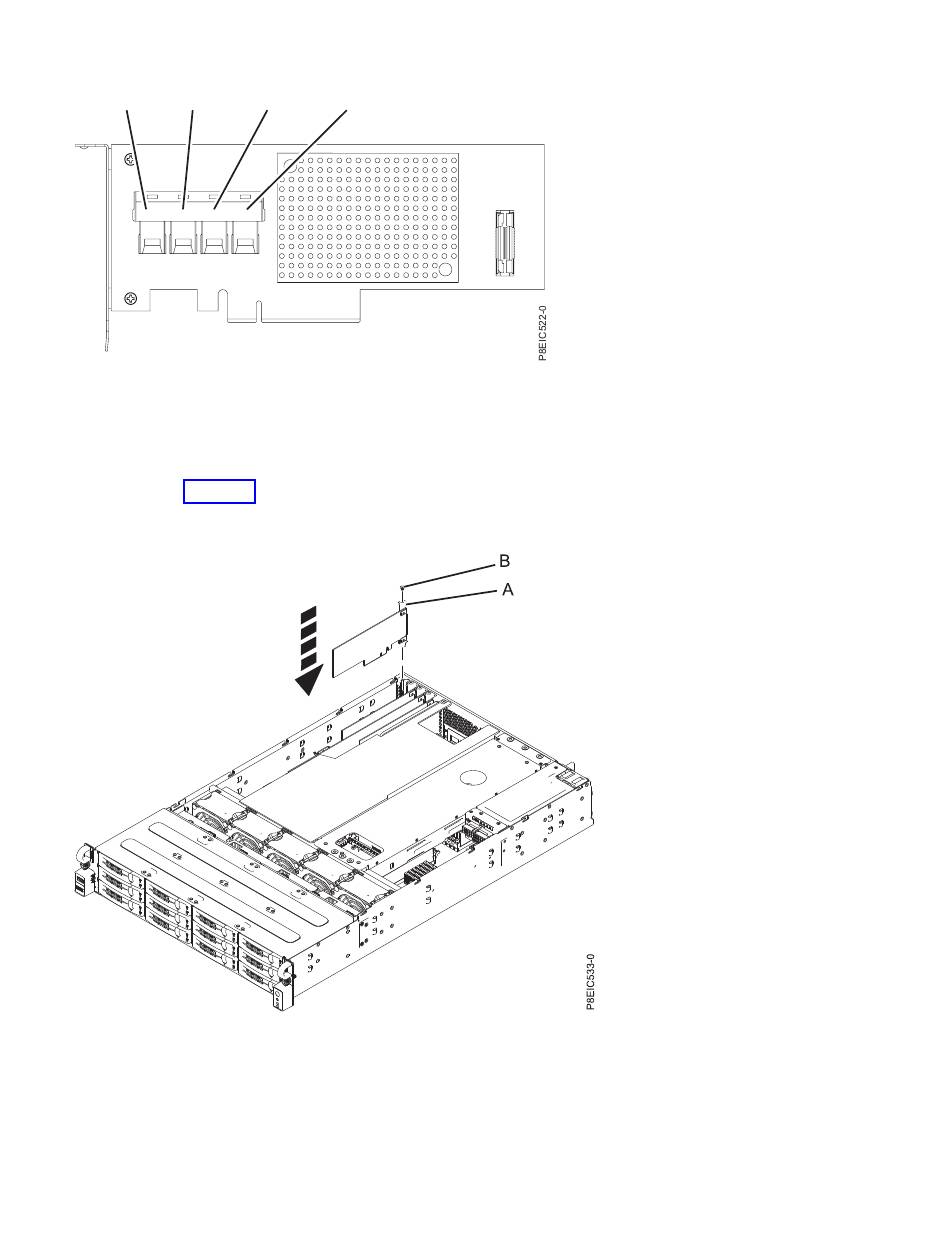

Figure 46. Câblage de la carte PCIe3 extra-plate 6 Gbits SAS/SATA RAID (FC EC3Y - PMC 71605E)
b. Insérez la carte RAID (A) dans l'emplacement d'adaptateur du fond de panier système PCIe en
alignant la carte correctement et en l'insérant entièrement dans l'emplacement.
c. Insérez la vis de fixation (B) et serrez-la pour fixer la carte RAID dans le système, comme illustré
dans la figure 47.
Figure 47. Installation de la carte PCIe3 extra-plate 6 Gbits SAS/SATA RAID (FC EC3Y - PMC 71605E ) (A) et de la
vis (B) dans le système
d. Retirez tout attache-câble existant car ils pourraient empêcher l'agencement correct des cordons et
interférer avec le couvercle.
e. Veillez à ne pas endommager les cartes ni les cordons.
Remarques :
v N'attachez pas les cordons ensemble.
Unités Non
8 à 11 utilisé
Retrait et remise en place de composants
43
