Guide d'utilisation ECL Comfort 310, application A390

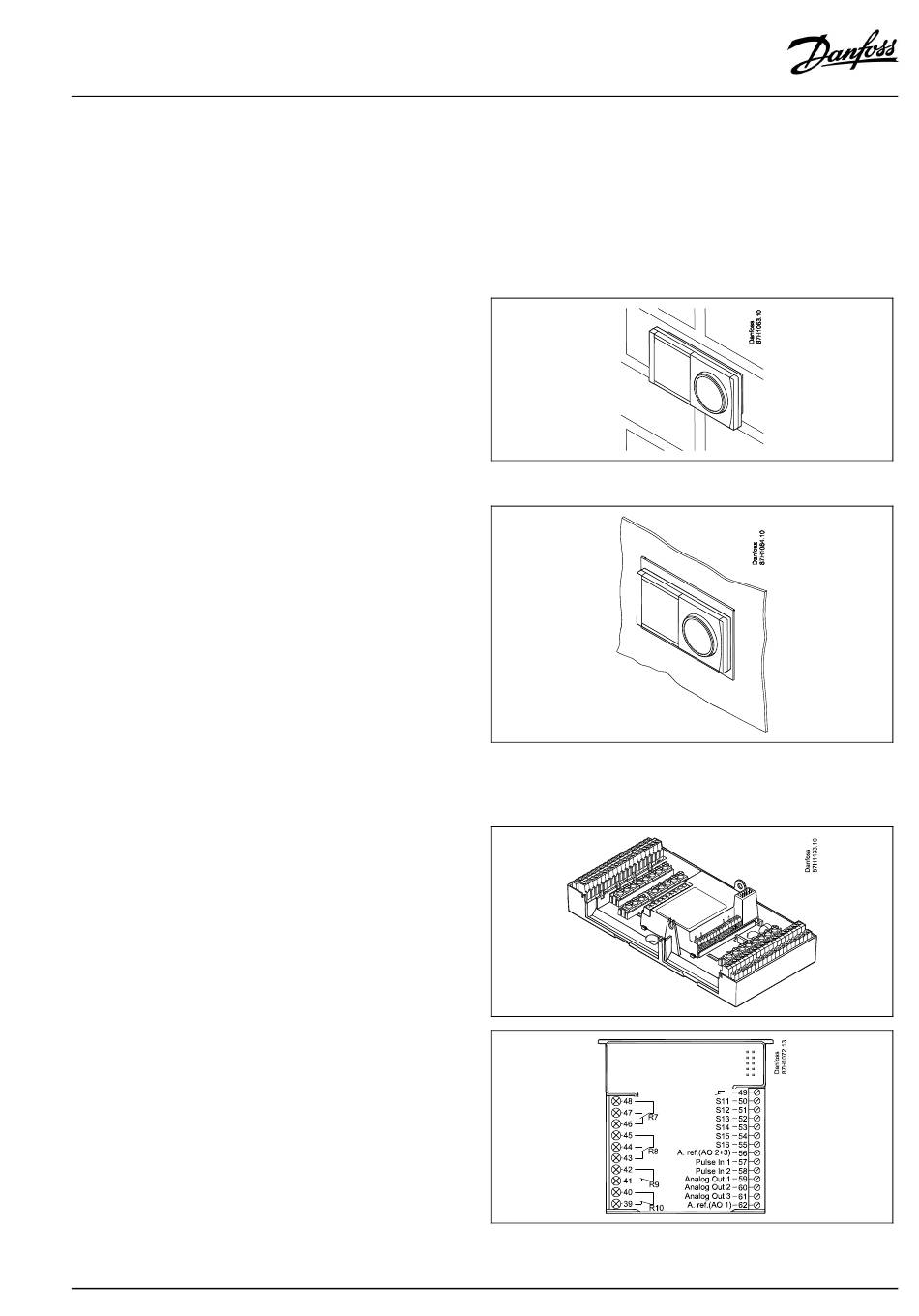

2.3.2 Montage des unités de commande à distance ECA 30/31
Choisissez l'une des méthodes suivantes :
• Montage mural, ECA 30 / 31
• Montage sur panneau, ECA 30
Le régulateur est livré sans accessoires de montage.
Montage mural
Monter le socle de l'ECA 30 / 31 sur un mur avec une paroi lisse.
Effectuez les raccordements électriques. Placez l'ECA 30 / 31 sur
le socle.

Montage sur panneau

Montez l'ECA 30 sur un panneau à l'aide du kit de cadre ECA 30
(numéro de commande 087H3236). Effectuez les raccordements
électriques. Fixez le cadre avec l'étrier. Placez l'ECA 30 sur le socle.
L'ECA 30 peut être connecté à une sonde de température ambiante
externe.
L'ECA 31 doit être monté sur un panneau si la fonction humidité
doit être utilisée.
2.3.3 Montage du module E/S interne ECA 32
Montage du module E/S interne ECA 32
Le module ECA 32 (n° de code de commande 087H3202) doit
être inséré dans le socle de l'ECL Comfort 310/310B pour des
signaux d'entrée et de sortie supplémentaires dans les applications
concernées.
L'ECL Comfort 310/310B et l'ECA 32 sont reliés par un connecteur à
dix broches (2 x 5). Le raccordement est effectué automatiquement
lorsque l'ECL Comfort 310/310B est placé sur son socle.
