Guide d'utilisation ECL Comfort 310, application A390
5.7 Limite débit / puiss
Circuit de chauffage
Un compteur de débit ou d'énergie peut être raccordé (signal
M-bus) au régulateur ECL pour limiter le débit ou la puissance
consommée.
La limite de débit/puissance peut être basée sur la température
extérieure. Généralement, dans les systèmes de chauffage
urbain, une puissance ou un débit supérieur est accepté à des
températures extérieures basses.
La relation entre les limites de débit ou puissance et la température
extérieure s'exprime à l'aide de deux coordonnées.
Les coordonnées de la température extérieure sont définies sous
« Limite haute X1 » et « Limite basse X2 ».
Les coordonnées du débit ou de la puissance sont définies sous
« Limite basse Y1 » et « Limite haute Y2 ». En fonction de ces
réglages, le régulateur calcule la valeur de limitation.
Lorsque le débit/la puissance est supérieur(e) à la limite calculée,
le régulateur réduit progressivement la température de départ
désirée pour obtenir un débit ou une consommation électrique
max. acceptable.
76 | © Danfoss | 2018.11

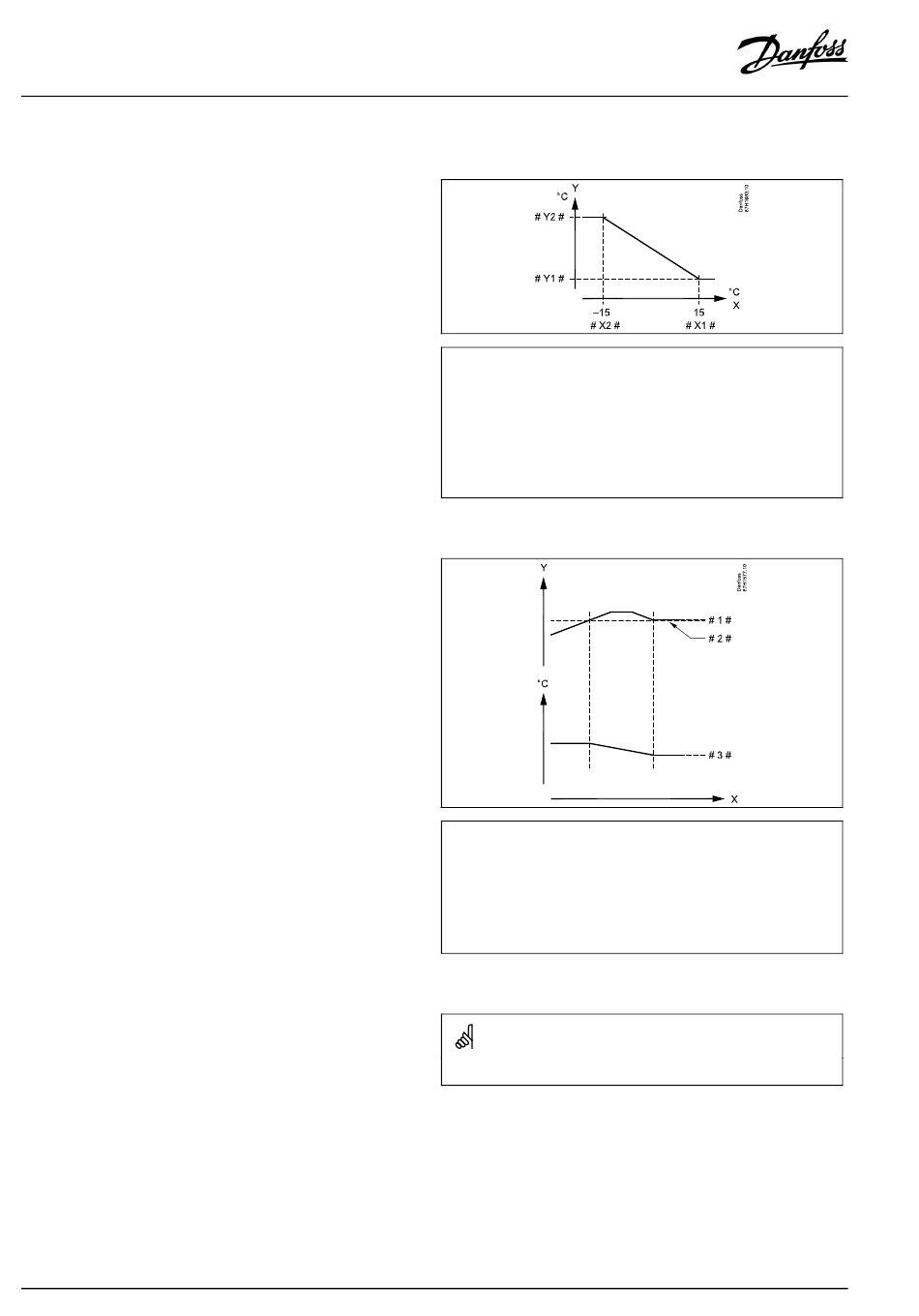

= Température extérieure
X
= Limitation, débit ou puissance
Y
# X1 # = Limite haute (1x119)
# X 2 # = Limite basse (1x118)
# Y1 # = Limite basse (1x117)
# Y2 # = Limite haute (1x116)
=
X Heure
=
Y
Débit ou puissance
# 1 # =
Limitation de débit ou puissance
# 2 # =
Débit ou énergie actuels
# 3 # =
Température de départ désirée
Si le « Temps d'adapt. » est trop élevé, la régulation peut être instable.
