LEGRAND HA7020 Notice D'installation

Doc. #1507221 04/15 Rev A
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China
AC Adapter
Adaptateur secteur
Adaptador de CA
1 Cut a single-gang sized hole in the wall at a location central to the home WiFi
and/or RFLC devices, and install a single-gang electrical box or mud ring.
Découpez un trou de taille de branchement simple dans le mur à un endroit
central pour les périphériques Wi-Fi et/ou RFLC maison et installer un anneau
de boue ou de la boîte électrique de branchement simple.
Orificio de salida simple tamaño en la pared en un lugar central a los
dispositivos WiFi o página Inicio e instalar un anillo simple eléctrico caja o barro.
At the RFLC Bridge location, attach the Bridge mounting ring with two screws to the
3
electrical box or mud ring. Pull the terminated Cat 5 cable from enclosure through
the ring and plug it into the RJ45 jack on the rear of the Bridge. Hang the Bridge on
the four mounting ring hooks.
À l'emplacement du pont de RFLC, fixez le pont montage anneau avec deux vis au
boîtier électrique ou bague de la boue. Tirez les câbles Cat 5 du boîtier par
l'intermédiaire de l'anneau et branchez-le sur la prise RJ45 à l'arrière du pont.
Accrocher le pont sur les quatre crochets de bague de montage.
En la localización del CAFR puente, coloque el puente con dos tornillos a la caja
eléctrica o el anillo de barro el anillo de montaje. El cable Cat 5 terminado del
recinto a través del anillo y conectarlo en el conector RJ45 de la parte posterior del
puente. Pasar el puente en los cuatro ganchos de anillo de montaje.
Screw holes (x2)
Trous de vis (x 2)
Orificios de los
tornillos (x 2)
Mounting ring hooks (x4)
Anneau de fixation
crochets (x 4)
El anillo de montaje
ganchos (x 4)
Intuity WiFi to RFLC Bridge
Intuity WiFi RFLC Pont
Intuity WiFi Puente CAFR

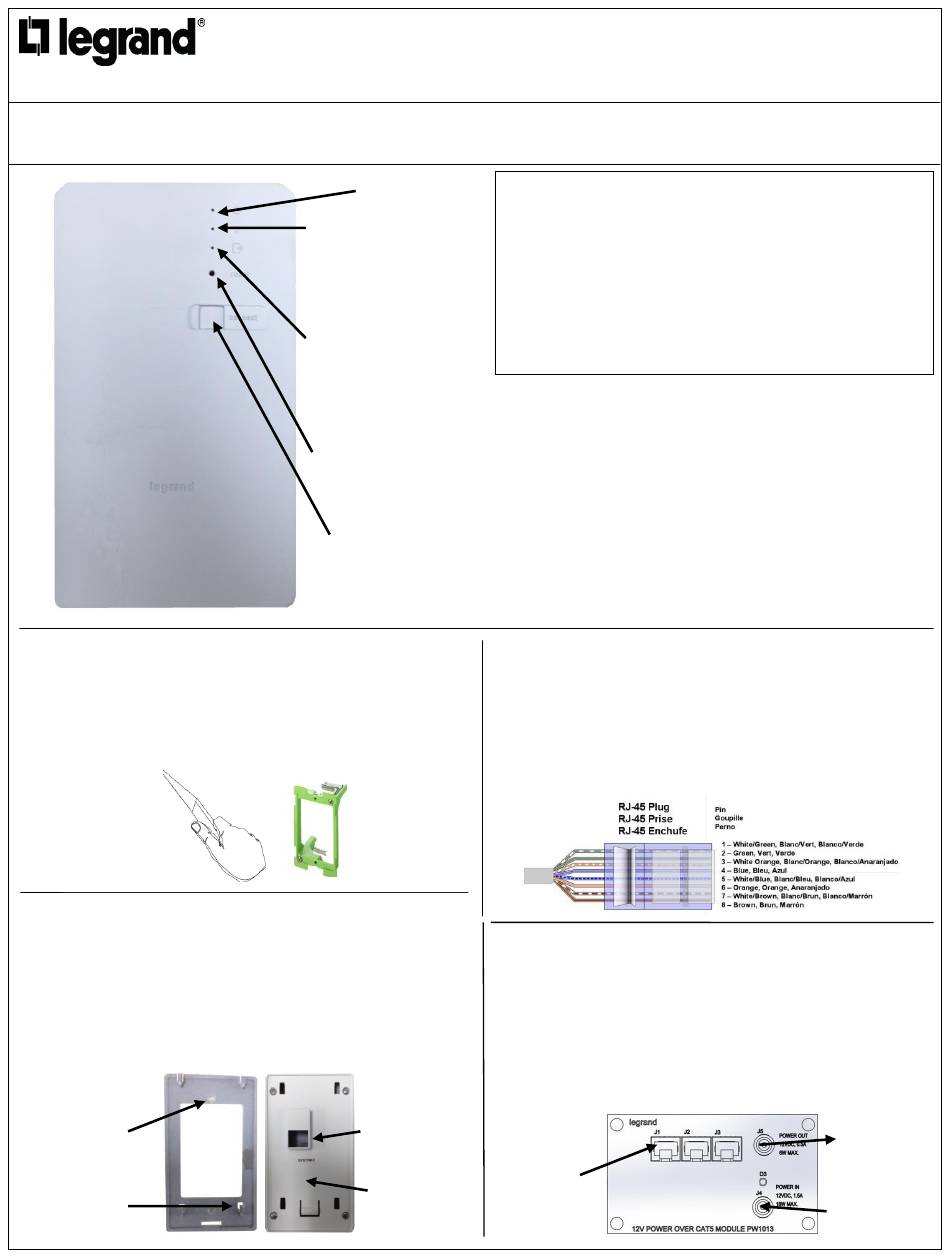

Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Power On
Puissance sur
Encendido
WiFi
Solid = Provisioned
Blink = Not Provisioned
Solide = mis en service
Clignote = non provisionnées
Sólido = provisionados
Parpadeo = no asignado
Solid = Paired to HA7000
Blink = Not Paired
Solide = couplé à HA7000
Clignote = non appariés
Sólido = emparejado a HA7000
Parpadeo = no apareados
Reset Button
Bouton de réinitialisation
Botón RESET
Connect Button
Bouton connexion
Conectar el botón
RJ45 jack
Prise RJ45
Conector RJ45
Rear of Bridge
Arrière du pont
Parte posterior del
puente
HA7020
INSTALLATION INSTRUCTIONS
Please read these instructions completely before you begin.
NOTICE D'INSTALLATION
Veuillez lire ces instructions dans leur intégralité avant de
commencer.
INSTRUCCIONES DE INSTALACIÓN
Lea estas instrucciones en su totalidad antes de comenzar.
The HA7020 Intuity RFLC Bridge provides a means to connect RFLC and adorne® devices
over WiFi under the control of the Intuity HA7000 Controller.
Le pont de RFLC Intuity HA7020 fournit un moyen de relier RFLC et orner ® appareils via
WiFi sous le contrôle du contrôleur HA7000 Intuity.
El HA7020 Intuity CAFR puente proporciona un medio para conectar CAFR y adorne ®
dispositivos WiFi bajo el control del regulador de HA7000 Intuity.
2
Run a Cat 5 cable from the enclosure location to the single-gang electrical
box in the wall at desired Bridge mounting location, and terminate both ends
to the TIA/EIA 568A wiring standard with RJ45 plugs.
Exécuter un câble Cat 5 de l'emplacement de l'enceinte à la boîte électrique
branchement simple dans le mur à l'emplacement désiré de montage pont et
extrémités aux normes TIA/EIA 568 a câblage avec fiches RJ45.
Ejecute un cable Cat 5 de la ubicación del recinto a la caja eléctrica simple
en la pared en el lugar de montaje deseado puente y termine ambos
extremos de la norma TIA/EIA-568A cableado con conectores RJ45.
At the enclosure, plug the terminated Cat 5 cable from the Bridge into one of
4
the PW1013 RJ45 output jacks. Plug the PW7760 power supply into an AC
outlet, and its other cable into the 12VDC 1.5A input jack on the PW1013.
The Power out goes to the HA7000.
À l'enceinte, branchez les câbles CAT5 du pont dans une des prises RJ45
PW1013 sortie. Branchez le bloc d'alimentation PW7760 sur une prise
secteur et l'autre câble dans l'alimentation 12Vcc 1,5 a entrée jack sur le
PW1013. L'alimentation de sortie va à la HA7000.
En el recinto, enchufe el cable Cat 5 terminado desde el puente en uno de
los conectores de salida PW1013 RJ45. Conecte la fuente de alimentación
PW7760 en un tomacorriente de CA y su otro cable en el 12VDC 1.5A
entrada jack en el PW1013. La energía va a la HA7000.
From Bridge
Du pont
Desde puente
To HA7000
À HA7000
A HA7000
From PW7760
De PW7760
De PW7760
