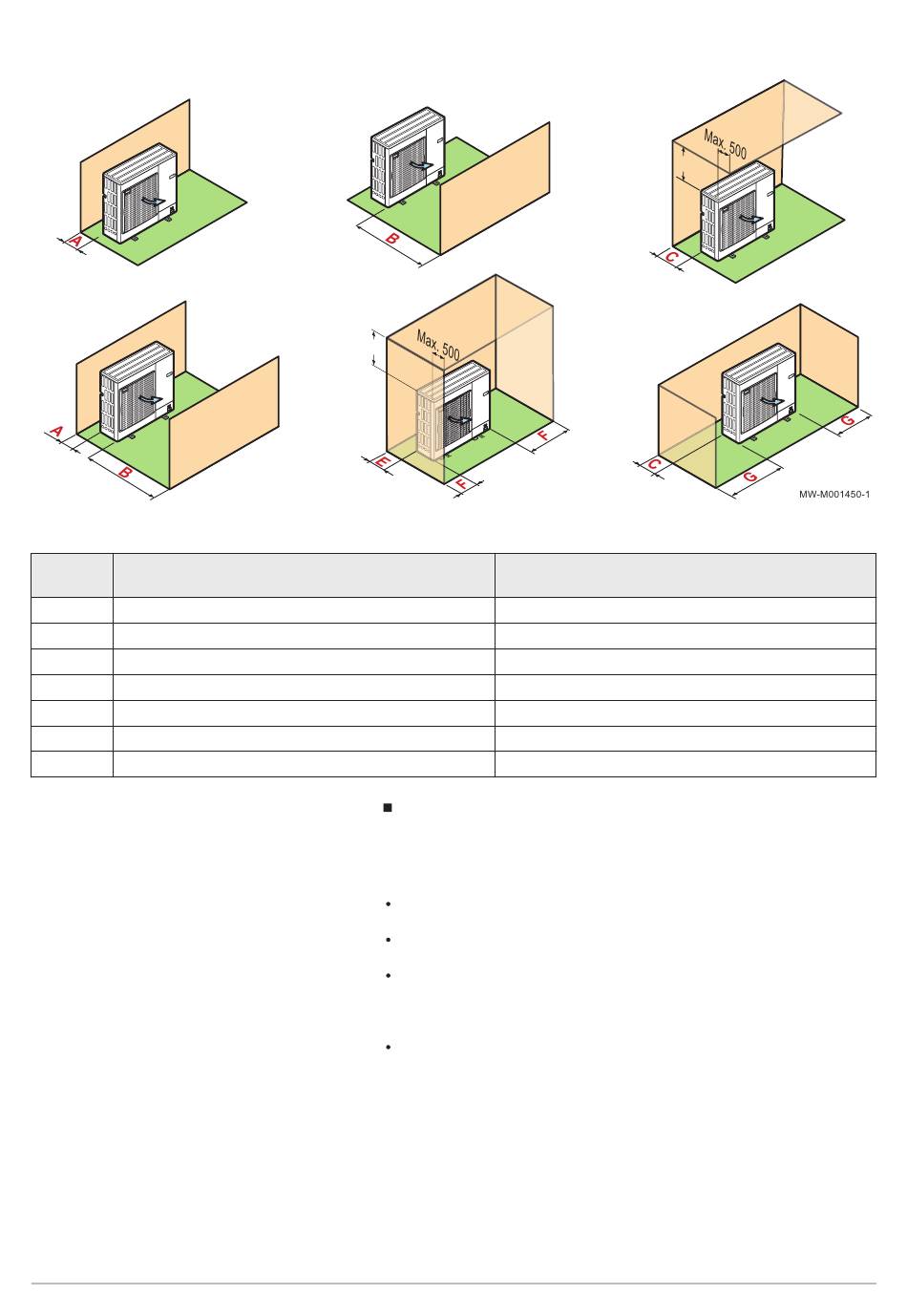

Fig.41 Distances implantation
Tab.31 Cotes minimum en mm
AWHP 4 MR – AWHP 6 MR-2 – AWHP 8 MR-2
A 100
B 500
C 200
D 1000
E 300
F 150
G 100
7623749 - v03 - 17092015
D
AWHP 11 MR-2 – AWHP 16 MR-2 – AWHP 11 TR-2 –
AWHP 16 TR-2
150
1000
300
1500
500
250
200
Implantation en régions froides et enneigées
Le vent et la neige peuvent réduire la performance de la pompe à chaleur
de manière significative. S'assurer de respecter les informations ci-des­
sous pour installer correctement le groupe extérieur.
Toujours installer le groupe extérieur en hauteur pour permettre une
évacuation correcte des condensats.
La largeur du socle ne doit pas excéder la largeur du groupe extérieur.
Une prise en glace risquerait de le casser (fuite de fluide frigorifique).
La hauteur du socle doit être plus élevée que la hauteur des plus gros­
ses chutes de neige. Cette mesure permet de protéger l'échangeur de
la neige et de prévenir la formation de la glace durant l'opération de dé­
givrage.
Pour les régions où il existe de fortes chutes de neige, surélever la gar­
de par rapport au sol d'au moins 200 mm par rapport à l'épaisseur
moyenne du manteau neigeux.
5 Avant l'installation
1000
