4 Description du produit

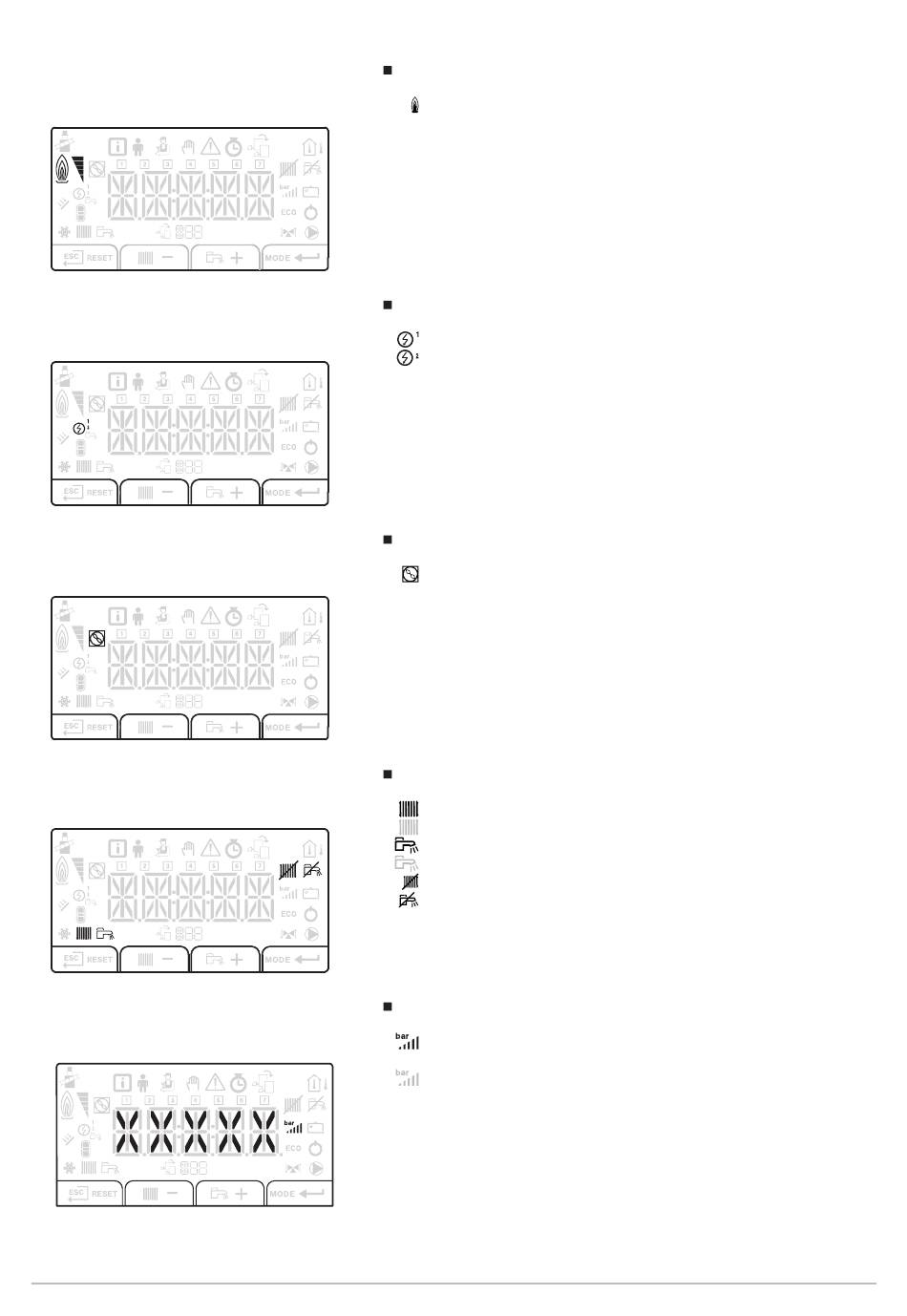

Fig.26 Appoint hydraulique
Fig.27 Appoint électrique
Fig.28 Etat du compresseur
Fig.29 Modes de fonctionnement
Fig.30 Pression hydraulique
44 MIV-4
Appoint hydraulique
MW-1000085-2
Appoint électrique
MW-6000364-1
Etat du compresseur
MW-5000012-1
Modes de fonctionnement
MW-1000083-3
Pression hydraulique de l'installation
XXX Valeur de la pression dans l'installation (en bar)
MW-5000037-2
Appoint hydraulique en demande
Allure 1 de l'appoint électrique
Allure 2 de l'appoint électrique
Symbole fixe : compresseur en fonctionnement
Symbole fixe : fonction chauffage activée
Symbole clignotant : production de chauffage en cours
Symbole fixe : fonction eau chaude sanitaire activée
Symbole clignotant : production d'eau chaude sanitaire en cours
Fonction chauffage ou rafraîchissement désactivée
Fonction eau chaude sanitaire désactivée
Symbole fixe : affichage lors de l'indication de la valeur de la pres­
sion hydraulique de l'installation
Symbole clignotant : pression trop faible dans l'installation
