De Dietrich MIV-4/E 4–8 V200 Notice D'installation Et D'entretien page 17

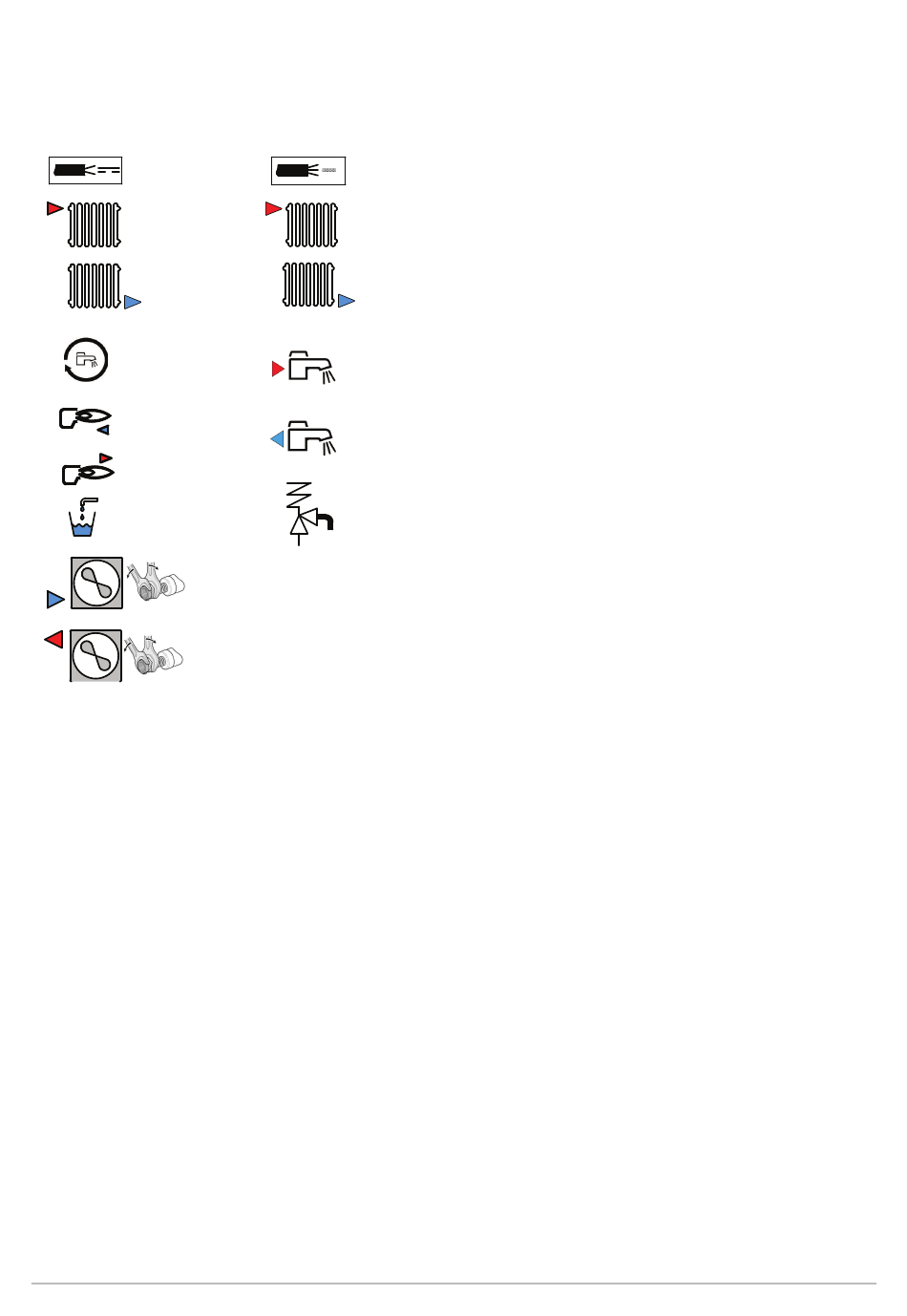

Fig.3 Symboles utilisés sur l'étiquette de
raccordement
1
G1"
3
A
5
G1"
A
G3/4"
7
9
10
12
3/8
34-42 Nm
5/8
69-82 Nm
7623749 - v03 - 17092015
2
4
B
G1"
G1"
6
B
G3/4"
8
G3/4"
11
13
Ø13
14
15
MW-6000285-1
5 Eliminer les produits usagés dans une structure de récupération et
de recyclage appropriée
1 Câble de sonde – basse tension
2 Câble d'alimentation 230 V / 400 V
3 Départ circuit de chauffage
4 Départ circuit B (option)
5 Retour circuit de chauffage
6 Retour circuit B (option)
7 Piquage pour recirculation
8 Départ eau chaude sanitaire
9 Départ vers l'appoint chaudière (uniquement pour les versions
avec appoint hydraulique)
10 Retour de l'appoint chaudière (uniquement pour les versions avec
appoint hydraulique)
11 Entrée eau froide sanitaire
12 Robinet de vidange
13 Soupape de sécurité
14 Raccord fluide frigorigène 3/8" – ligne liquide
15 Raccord fluide frigorigène 5/8" – ligne gaz
2 A propos de cette notice
MIV-4 17
