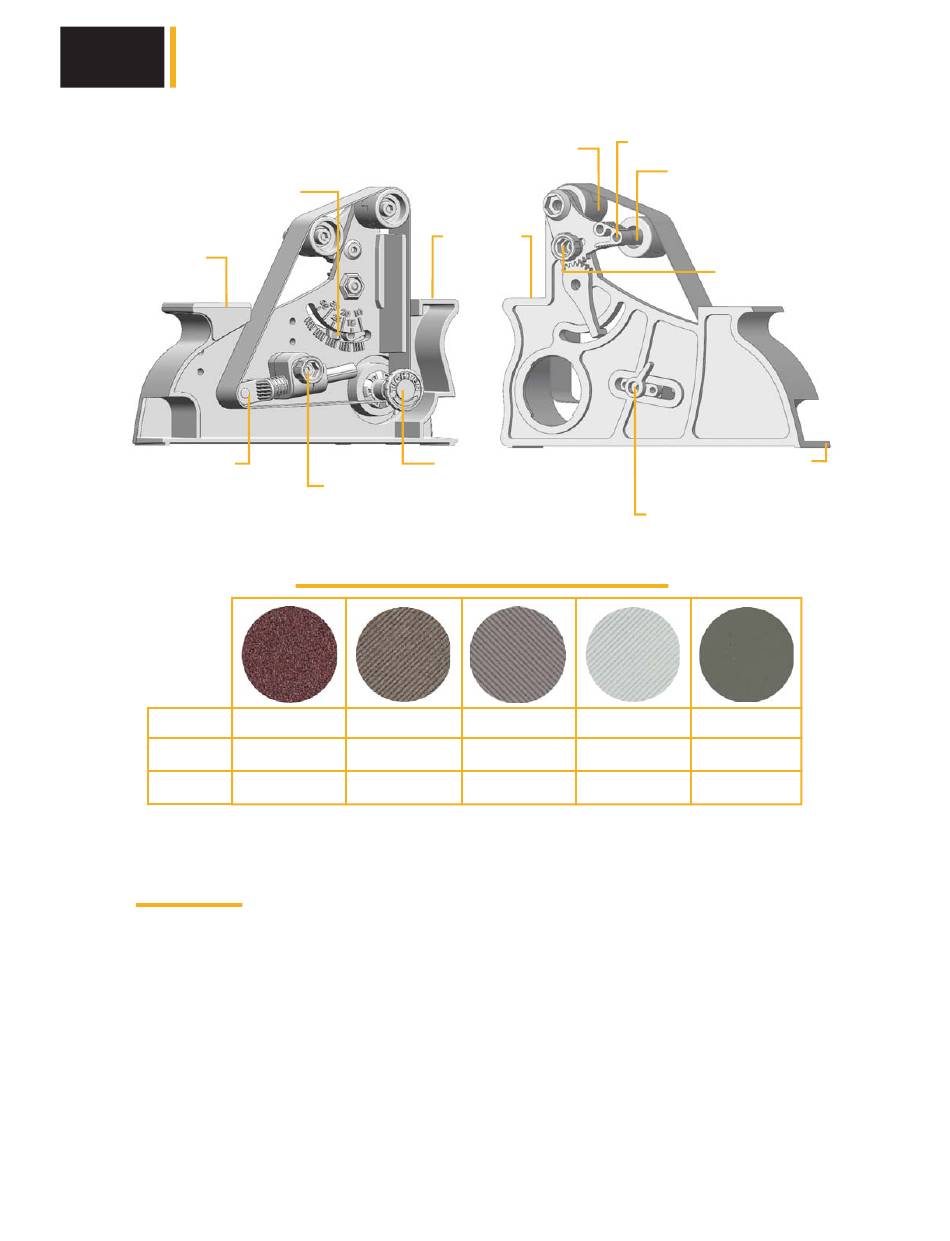

Accessoire de meulage de lame

Indicateur
d'angle
Plaque de
référence
Assemblage
du tendeur
Grains
Taille Norax SG
Utilisations Réparation
For reference, belts are equivalent to: X65 (P220) | X22 (P1000) | X4 (P3000)
Installation
Poussez le levier de libération du verrou et faites pivoter la cassette d'affûtage des couteaux
pour retirer la cassette.
Installez l'accessoire de meulage de lame en alignant le châssis sur la position marquée « ON/
OFF » (marche/arrêt) puis faites pivoter sur la « position d'affûtage ».
Installez la fixation du moyeu à gauche sur l'arbre moteur.
Facultatif : Utilisez une pince pour sécuriser l'établi.
Enfoncez et tournez le tendeur dans le sens des aiguilles d'une montre pour installer/
désinstaller la courroie.
Utilisez la molette d'alignement pour centrer la courroie sur la poulie.
Courte distance
Plaque de
meulage
Fixation du moyeu
Molette
(filetage à gauche)
d'alignement
Informations relatives aux courroies
P120 X65
Norax 65μ
Modelage
Longue distance
du centre
du centre
à 90°
d'assemblage du tendeur
X22 X4
Norax 22μ Norax 4μ
Affûtage Polissage
Levier d'ajustement
de l'angle
Molette à clapet
de sélection
d'angle
Languettes de
montage de l'établi
Levier de pince
12000MM
SiC 1μ
Dentelures
