CPI XD Série Instructions D'utilisation page 16

Repérer un blocage dans les systèmes de lubrification des
Sortie de la pom-
pe de lubrification
Tuyau en acier
inox
Bloc de distribution
Tiges d'indicateur de pression à réar-
mement ou bouchons de prise
Entrée du bloc principal
Tige d'indicateur de pression
Entrée du bloc
secondaire
650150000093927_A
blocs répartiteurs

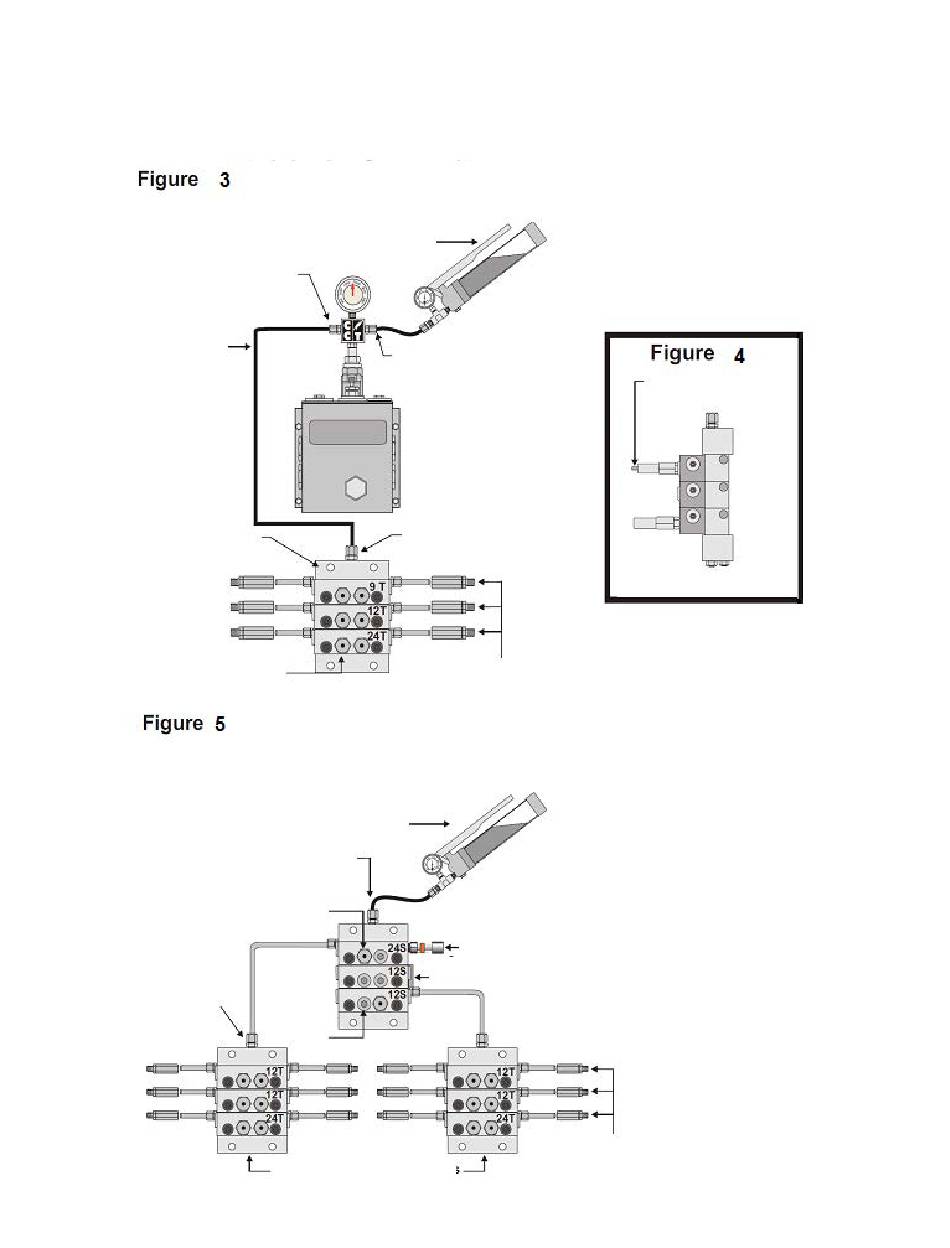

Système de lubrification avec un bloc répartiteur
Pistolet de purge manuelle
Prise de raccord
de purge
Purger ici avant de
démarrer
Entrée de bloc
répartiteur
Purger ici
Système de lubrification avec un bloc répartiteur principale et
blocs répartiteurs secondaires
Pistolet de purge manuelle
Bouchons
de prise
Blocs répartiteur
secondaire
VUE LATÉRALE DU BLOC
Clapets
Indicateur de cycle NeoMag
Bouchon de prise d'indicateur
Clapets
TIGE D'INDICATEUR
SORTIE
