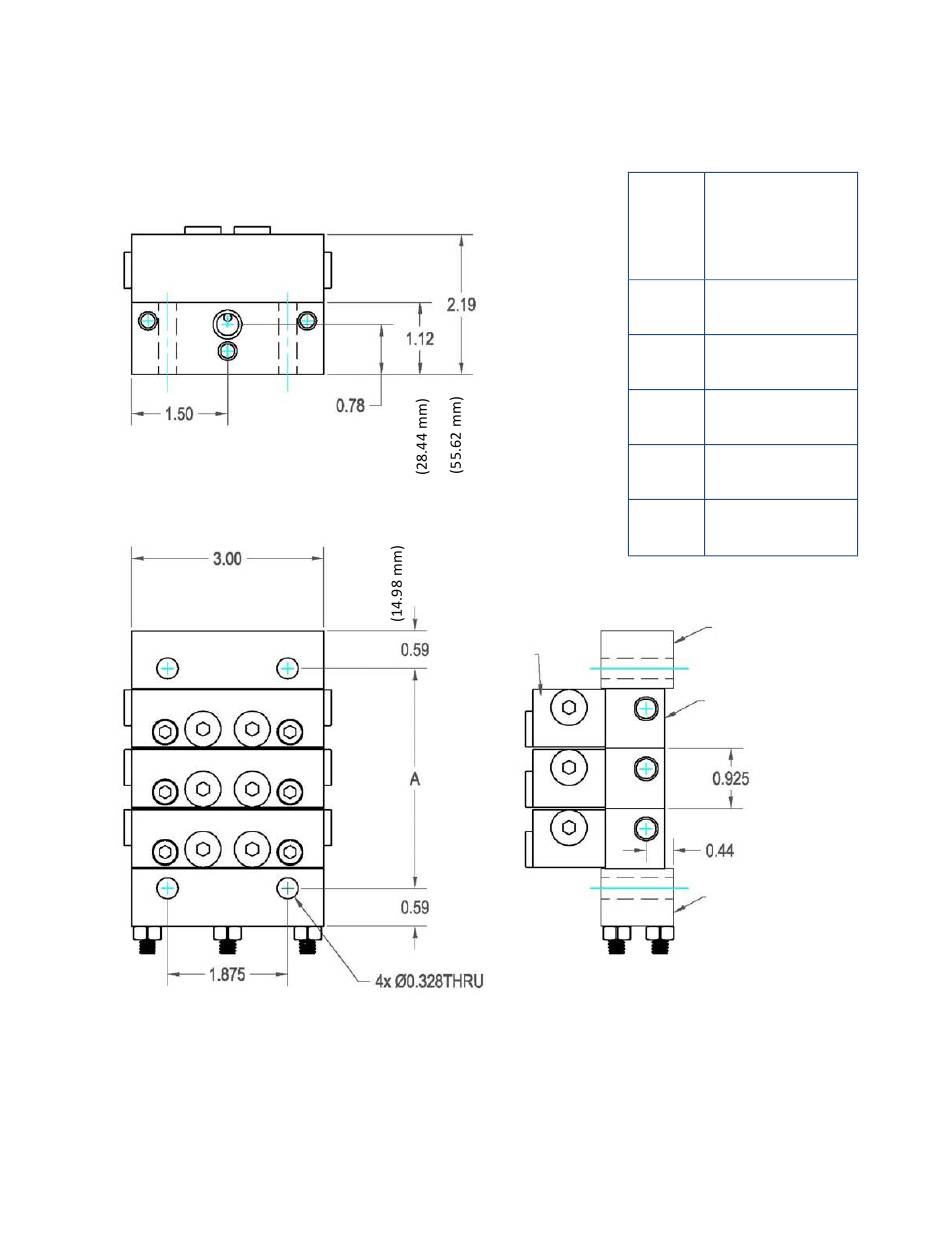

6.4 Dimensions des blocs HP

(38.10 mm)
(76.20 mm)
(47.62 mm)

Les entrées et sorties HP ont un port personnalisé NPSF ORB (joint torique) 1/8-27.

Les intermédiaires ont un port personnalisé NPSF ORB (joint torique) 1/8-27.

Les raccords NPSF ORB 1/8-27 personnalisés CPI sont recommandés pour une étanchéité optimale et
une utilisation facile. Les raccords 1/8 NPT peuvent aussi être utilisés, mais ils modifient de manière
irrévocable le profil des filets, empêchant l'utilisation future des raccords NPSF ORB 1/8-27.

Les éléments utilisent un port de boîtier magnétique de style Trabon.

Les éléments ont des ports NPSF ORB 1/8-27 personnalisées pour les indicateurs de pression.
650150000093927_A
(19.81 mm)
(14.98 mm)
4 trous Ø 8.33 mm
HP
Sections
3
4
5
6
7
ÉLÉMENT
ÉLÉMENT
A ± 0,010 por
[0,254mm]
3,375 por
[85.72mm]
4,300 por
[109.22mm]
5,225 por
[132.72mm]
6,150 por
[156.21mm]
7,075 por
[179,71mm]
ENTREE DE BASE
BASE
INTERMÉDIAIRE
(23.49 mm)
(11.17 mm)
FIN DE BASE
