1. Predisposiciones
Utilice el brazo articulado de 3 palancas para puertas que abren hacia el interior vistas desde el lado del automatismo.

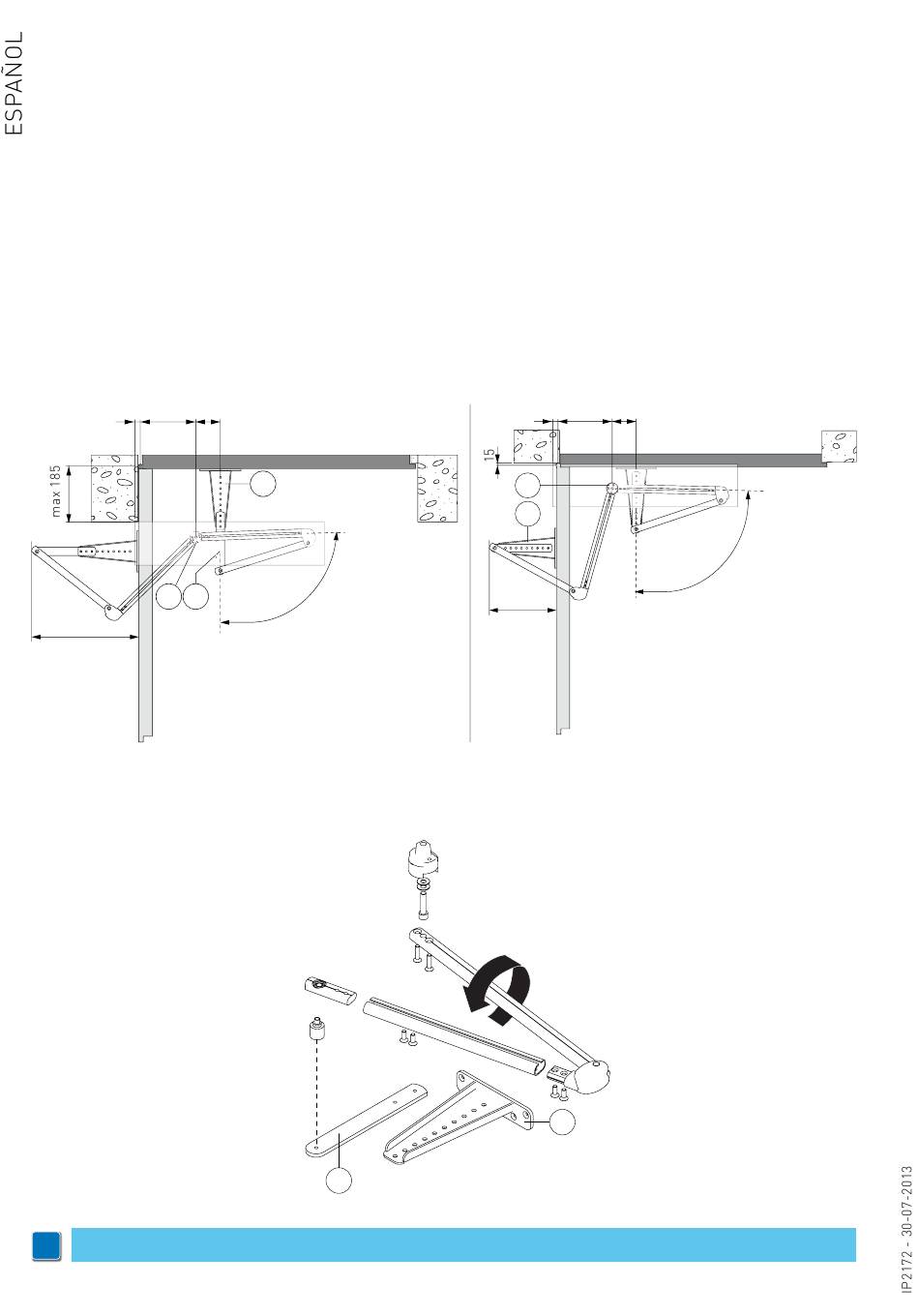

• Predisponga todo para la fijación del automatismo a la pared, respetando las medidas indicadas en la figura, haciendo referencia
al eje de las bisagras.
• Perfore la hoja en correspondencia con la fijación del brazo.
• Si fuera necesario, utilice las prolongaciones DAB805SE2/SE5/SE7 para aumentar la distancia X entre el automatismo y los puntos
de fijación del brazo.
2. Fijación del automatismo
Para la instalación del automatismo, consulte el capítulo 8 del manual de instalación DAB105.
3. Fijación del brazo
• Con la puerta cerrada, fije el brazo al automatismo en el asiento del soporte del brazo [C].
• Fije el estribo [A] a la hoja de manera que forme un ángulo de 80°-90°. Fijar y regular el brazo [B]. Si es necesario quitar el brazo [B].
• Mueva manualmente la puerta y verifique que abra y cierre correctamente y sin roces.
30 210 90
C B
400
3.1 Ensamblaje del brazo articulado de 3 palancas derecho.
• En el caso de automatismos con apertura a la derecha, es necesario invertir el ensamblaje de brazo DAB805PLAT como se indica
en la figura.
i
Para obtener más información, consulte el manual de instalación DAB105.
A
~90°
B
30 210
C
A
230
A
6
90
~90°
