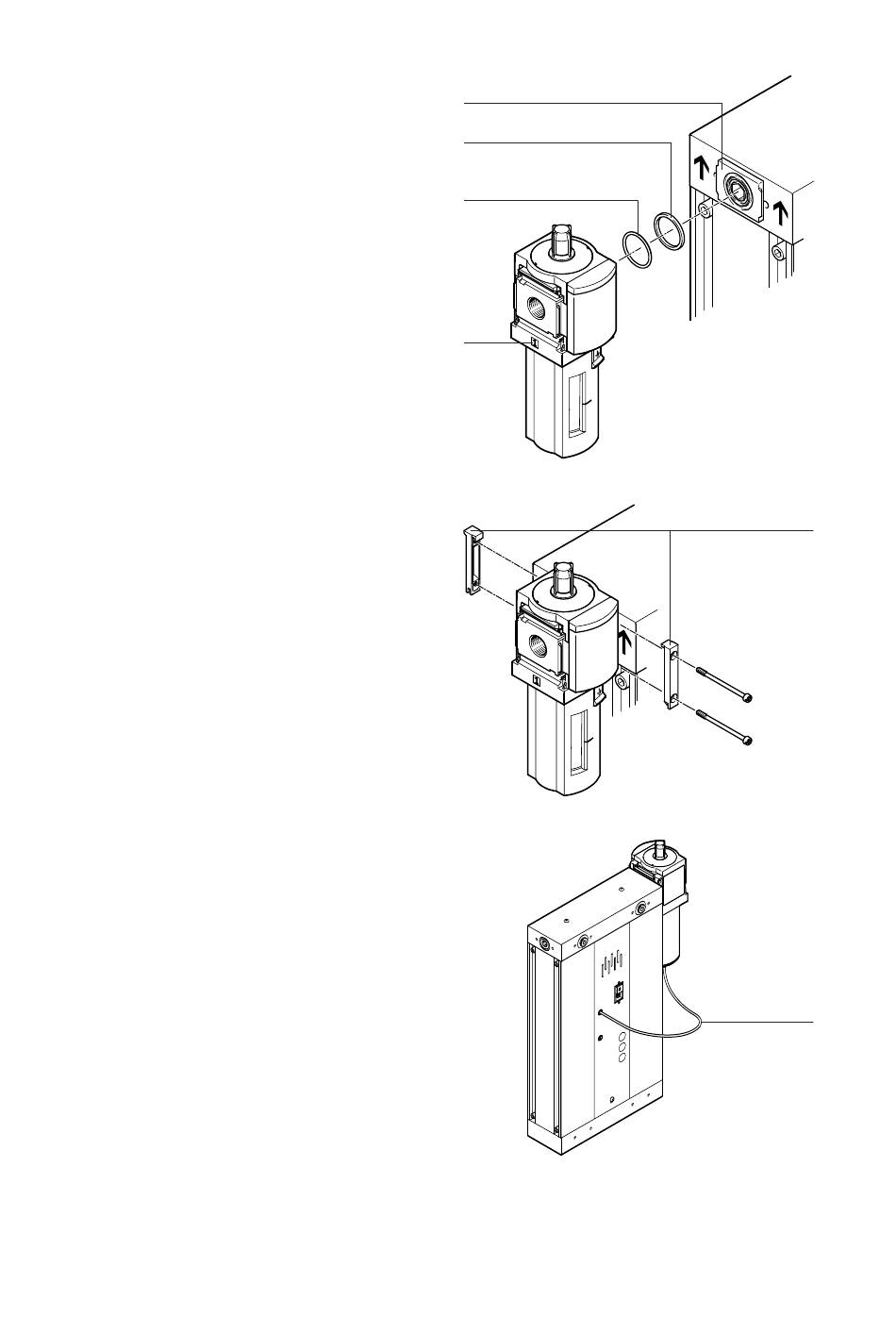

4. Placer le joint plat 5 dans la rainure de
la plaque de connecteur de module 3
et le joint torique 6 dans la rainure du
filtre ultra-fin MS6-LFM.
5. Placer le filtre ultra-fin MS6-LFM sur le
déshydrateur.
Tenir compte du sens de passage, de 1
vers 2. S'orienter par rapport au chiffre
7 situé sur le corps de l'appareil.
6. Placer les connecteurs de module 8
entre le filtre ultra-fin MS6-LFM et le
déshydrateur et fixer ensuite avec
deux vis.
Le rebord en saillie du connecteur de
module se trouve alors en haut.
Le couple de serrage des vis est de
1,2 Nm ± 10%.
7. Raccorder le tuyau fourni 9 d'un dia-
mètre de 4 mm (tolérance sur diamètre
extérieur) sur la sortie de condensat du
filtre ultra-fin. Relier l'autre extrémité
du tuyau avec le raccord vissé QSL-F
sur la face arrière du déshydrateur
(raccord du haut "entrée du conden-
sat").
8. Raccorder le tuyau de 4 mm de diamè-
tre (tolérance sur diamètre extérieur)
au raccord vissé QSL-F sur la face
arrière du déshydrateur (raccord du bas
"sortie du condensat"). Relier l'autre
extrémité du tuyau avec le réservoir-
collecteur de condensat approprié.
3
5
6
7
Festo PDAD 0705NH Français | 47
8
9
