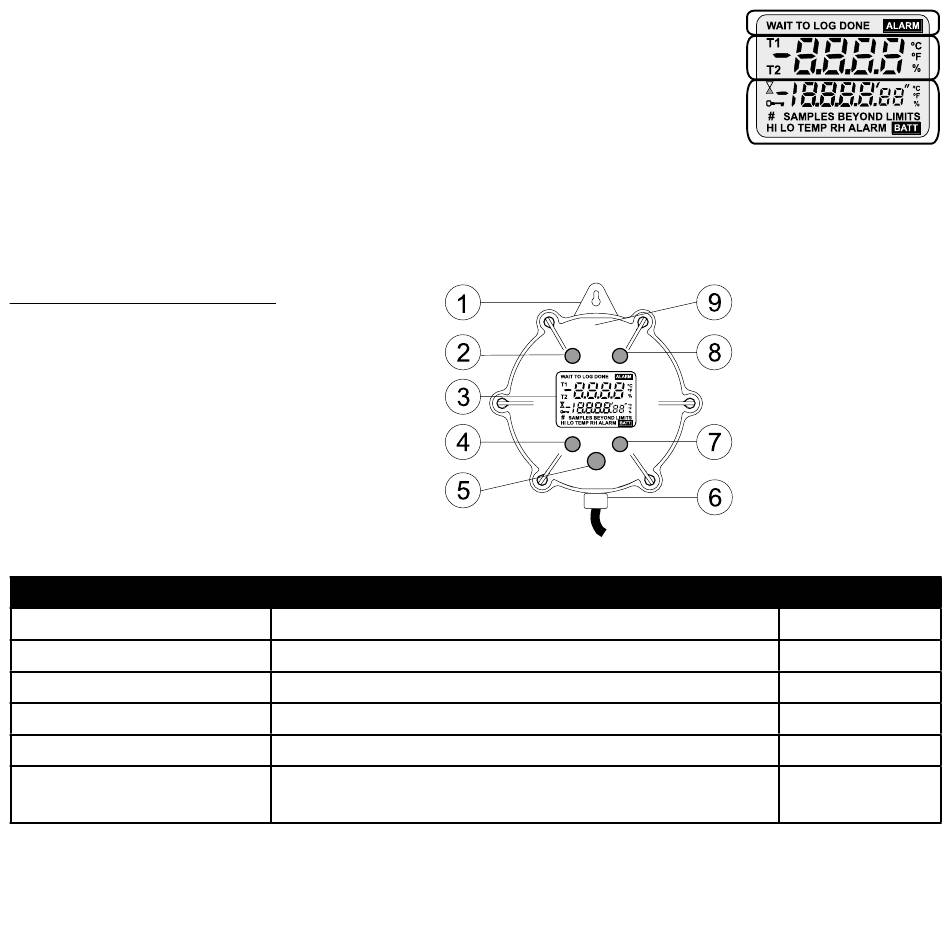

L'afficheur cristaux liquides est divisé en 3 parties :
• La zone du haut indiquant l'état dans lequel se trouve
l'enregistreur
• La zone du milieu indique la valeur lue
• La zone du bas peut être configurée selon le mode de
fonctionnement.
On pourra afficher le nombre de mesures enregistrées, le nombre de mesures qui sont en dehors des valeurs
limites, les valeurs limites proprement dites ainsi que les températures les plus hautes et les plus basses.
Description fonctionnelle
Oeillet de fixation
DEL verte
Afficheur cristaux liquides
DEL de transmission de données
Capteur interne
Sortie du capteur externe
DEL de transmission de données
DEL rouge
L'état des différentes DELS ainsi que leur signification sont résumés dans le tableau ci-dessous :
Conditions
Attente avant mémorisation
En cours de mémorisation
Fin de mémorisation
Conditions d'alarme
Indication de piles vides
Indication de piles mortes
La DEL verte s'allume dès que la clef magnétique est passée sur le méplat sous l'œillet de fixation.
LEDS
DEL verte clignote 2 fois toutes les 4 secondes
DEL verte clignote 1 fois toutes les 4 secondes
DEL verte éteinte
DEL rouge clignote 1 fois toutes les 4 secondes
DEL rouge clignote 1 fois toutes les 4 secondes
DEL rouge clignote 2 fois toutes les 4 secondes
État
Température
Informations
État afficheur
WAIT TO LOG
LOG
LOG DONE
Alarm
BATT
BATT
ONLY
