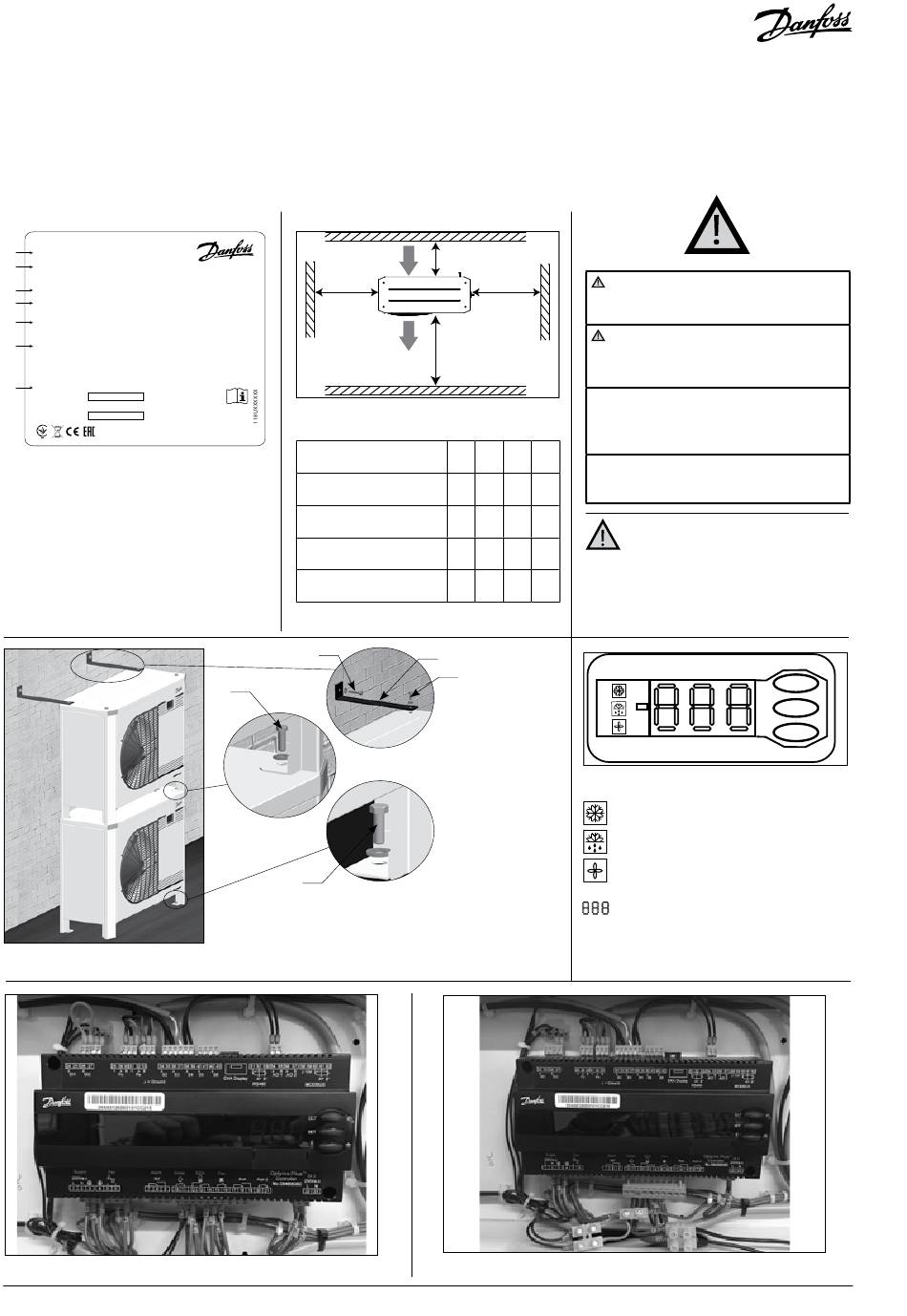

Danfoss OPTYMA Plus Série Instructions page 42

Instructies
Optyma Plus
™
OP-LPQM, OP-MPYM, OP-MPXM,
OP-MPGM, OP-MPBM, OP-LPOM
Typeplaatje
OP-MPXM034MLP00G
A
114X4261
B
C
Application MBP
D Refrigerant (1) R404A R507 R448A/R449A
R407A/R407F/R452A
E
M.W.P. HP (1) 28 bar
M.W.P. LP (1) 7 bar
F
Voltage 230 V ~ 1N ~ 50Hz
LRA 60 A
OIL INSIDE POE 46
G
Serial No. 123456CG2816
xxxxxxxxxxxxxx
EAN No.
A: Model
B: Codenummer
C: Toepassing, Beschermingsgraad
D: Koelmiddel
E: Beschermingsgraad
F: Voedingsspanning, stroom bij geblokkeerde
rotor, maximaal stroomverbruik
G: Serienummer en streepjescode
Afbeelding 2: Gestapelde montage
Afbeelding 4: Normale bekabeling
42 | AN18658643414602-001101
MADE IN INDIA
Y
IP 54
(2) R134a
R513A
(2) 23 bar
(2) 5 bar
MCC 19 A
Afbeelding 1: Minimale plaatsingsafstand
Q: Luchtaanvoer
Danfoss A/S, 6430 Nordborg, Denmark
Apparaat
Behuizing 1
(Codenummer 114X31-- of 114X41--)
Behuizing 2
(Codenummer 114X32-- of 114X42--)
Behuizing 3
(Codenummer 114X33-- of 114X43--)
Behuizing 4
(Codenummer 114X34-- of 114X44--)
V
U
V
T: Montagebeugels voor gestapelde montage (niet
bijgeleverd)
U: M8-bouten voor gestapelde montage (bijgeleverd)
V: Montagebouten (niet bijgeleverd)
Q
W
Z
R
X
R: Luchtafvoer
W X Y Z
[mm] [mm] [mm] [mm]
250 550 456 456
250 650 530 530
250 760 581 581
250 900 700 700
T
U
Afbeelding 5: Tijdelijke bekabeling
De koelgroep mag uitsluitend worden ge-
bruikt waarvoor hij is ontworpen en binnen het
toepassingsgebied.
De voorwaarden van EN378 (of van andere
toepasselijke lokale veiligheidsvoorschriften)
moeten onder alle omstandigheden worden
nageleefd.
De koelgroep wordt geleverd met stikstofgas
onder druk (1 bar) en mag daarom niet met-
een worden aangesloten; raadpleeg het deel
"Installatie" voor meer informatie.
Ga steeds voorzichtig om met de koelgroep in
verticale positie (maximale uitwijking van de ver-
ticale positie: 15°)
Installatie en onderhoud van de
koelgroepen mag alleen worden uit-
gevoerd door deskundig personeel. Volg deze
instructies en erkende koelpraktijken met
betrekking tot de installatie, de ingebruik-
name, het onderhoud en de bediening.
Afbeelding 3: Display regelaar
Compressor ingeschakeld
Carterverwarming aan
Ventilator draait
Temperatuurwaarde voor de zuigdruk. Druk
op de onderste knop om over te schakelen
naar de temperatuurwaarde voor de con-
densatiedruk.
