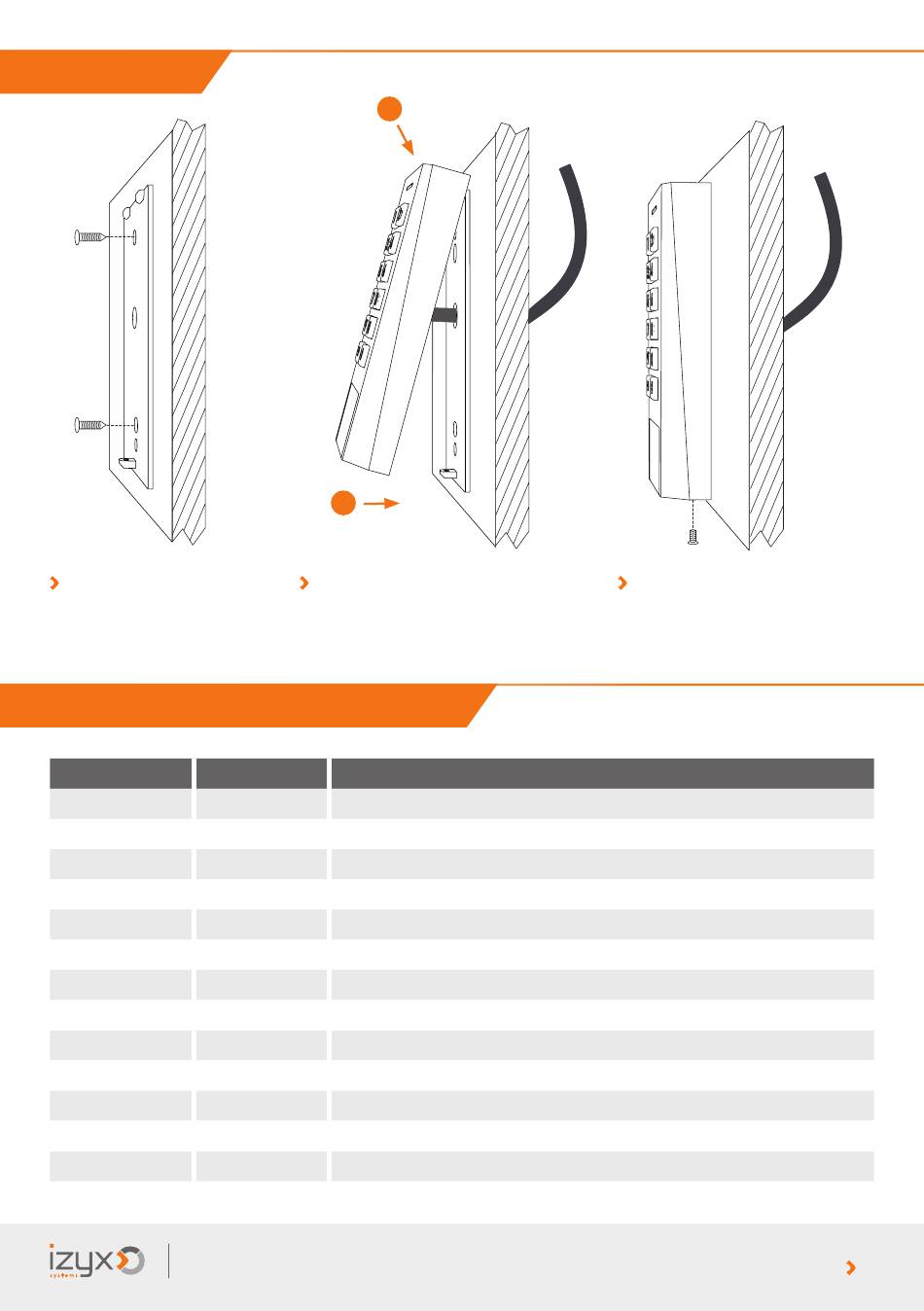

3. MONTAGE
Installer le support
de fixation sur une
surface parfaitement
plane.
4. DESCRIPTIF DU RACCORDEMENT
Fils
Désignation
Bleu
R1 NO
Blanc
R1 COM
Vert
R1 NC
Rouge
+
Noir
-
Gris
GND / 0 V
Jaune
REX 1
Orange
REX 2
Marron
DPC
Violet *
AL -
Vert/Noir
R2 NC
Blanc/Noir
R2 COM
Bleu/Noir
R2 NO
* Utilisable uniquement en DC
www.izyx-systems.com
1
2
Accrocher l'appareil sur
le support de fixation par
le haut puis pousser le bas.
Description
Normalement Ouvert Relais 1
Commun Relais 1
Normalement Fermé Relais 1
Alimentation +12 à 24 V AC/DC
Alimentation -12 à 24 V AC/DC
GND / 0 V
Bouton poussoir Relais 1
Bouton poussoir Relais 2
Contact de position de porte
Sortie alarme (0 V si alarme)
Normalement Fermé Relais 2
Commun Relais 2
Normalement Ouvert Relais 2
Verrouiller l'appareil sur
le support de fixation
avec la vis de verrouillage.
3
