1
3
5
7
9
aansluitpunt
dubbelpolige
ventilator
3 Amp
lchtschakelaar
aansluitpunt
geïsoleerde schakelaar
dubbelpolige
Zekering
ventilator
3 Amp
lchtschakelaar
geïsoleerde schakelaar
Zekering
L
L
L
L
lamp
L1
N
(optioneel)
lamp
L1
N
(optioneel)
N
N
EMRSRD100B
aansluitpunt
dubbelpolige
3 Amp
ventilator
geïsoleerde schakelaar
aansluitpunt
dubbelpolige
Zekering
ventilator
3 Amp
geïsoleerde schakelaar
L
L
Zekering
L
L
N
N
lamp
N
N
E
SL
lamp
lchtschakelaar
E
SL
E
lchtschakelaar
Con 2
E
Con 2
EMRSRD100T
www.codume.eu
Edingenstraat 18-20 rue d'Enghien – Brussel 1000 Bruxelles – Tel. : 02 / 511 20 10 – Fax : 02 / 511 23 59
EMRSRD100B/EMRSRD100T
Ventilateurs plafonniers industriels
2
4
6
8
Bedradingsschema's
Let op. Alle elektrische apparaten
moeten door een erkend installa-
teur worden geïnstalleerd volgens
de van toepassing zijnde voor-
schriften. Bij het aansluiten van de
ventilator op het elektriciteitsnet
moet een gezekerde dubbelpolige
geïsoleerde schakelaar worden
gebruikt met een contactafstand
van minstens 3 mm.
Specificaties van de ventilator
220V-240V~50Hz.
Stroomverbruik:
EMRSRD100B 15W
EMRSRD100T 16W
Afmetingen kabel:
vaste, platte bedrading,
2 kernen 1mm
, 3 kernen 1/1,5mm
2
IP24

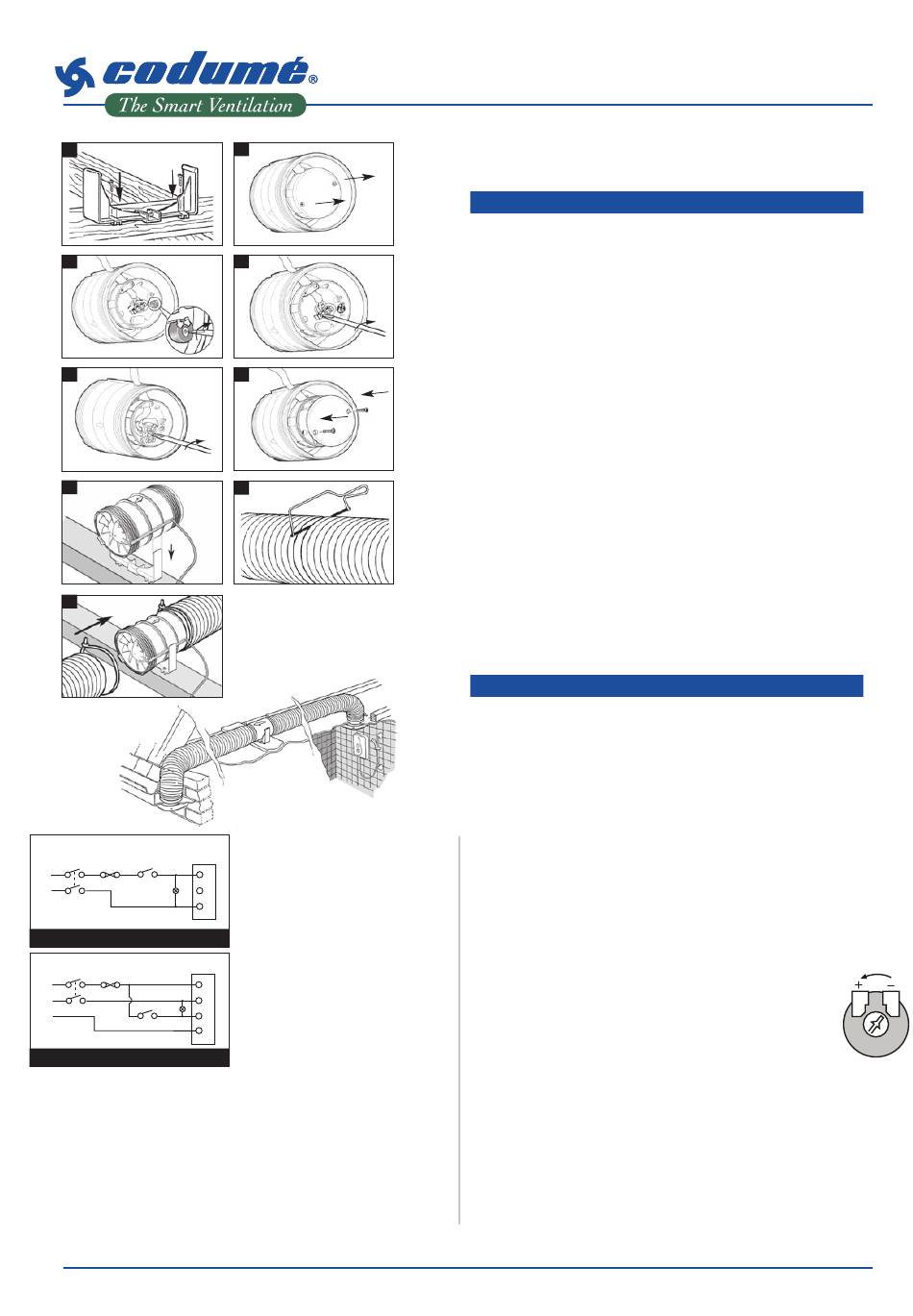

Handleiding voor de montage
WAArSCHuWing
•
Het apparaat is niet bedoeld voor gebruik door jonge kinderen
of onbekwame personen, tenzij een verantwoordelijk persoon
hierop voldoende heeft toegezien en er zeker van is dat ze het
apparaat veilig kunnen gebruiken. Jonge kinderen moeten in
de gaten worden gehouden om er zeker van te zijn dat ze het
apparaat niet als speelgoed gaan gebruiken.
•
Verbreek de elektrische voeding alvorens om het even welk werk
aan te vangen, alsook het regelen van de timer.
•
De ventilator mag niet geplaatst worden als deze blootgesteld
kan worden aan een warmtbron van meer dan 40°C.
•
Eens gemonteerd in het vals plafond of zolderruimte mag de
ventilator niet afgedekt worden met isolatiematerialen.
•
De minimum nuttige hoogte voor montage in vals plafond is
200 mm.
•
Neem de juiste voorzorgsmaatregelen als u op een trap of
ladder werkt. Draag oogbescherming als u een muur uitbreekt,
glas verwijdert, etc.
•
Voorzorgsmaatregelen moeten genomen worden voor de
terugslag van gassen in het lokaal, voortkomend van open
haarden en/of andere verbrandingstoestellen.
Bevestigingswijze
1
Bevestig de bijgeleverde montagevoet aan een geschikte
dakbalk of iets vergelijkbaars.
2
Draai de 2 schroeven uit het deksel van de ventilatormotor en
haal het deksel van het ventilatorhuis.
3
Steek de kabel door de kabelingang in het ventilatorhuis en
zet de kabel vast met de kabelklem. Voor model EMRSRD100T:
Stel de timer in met behulp van een platte schroevendraaier.
De timer kan ingesteld worden op een tijdsduur van 2 tot 30
minuten. In de fabriek is de timer ingesteld op ca. 15 minuten.
Opmerking: Schakel de stroom uit, voordat u de instelling van
de timer wijzigt.
4
Voor het timer model EMRSRD100T: steek de bedrading in het
aansluitblok op de PCB en sluit de draden aan zoals wordt
aangegeven in het bedradingschema.
5
Voor het basis model EMRSRD100B: steek de bedrading in
het aansluitblok en sluit de draden aan zoals wordt
aangegeven in het bedradingschema.
6
Bevestig het PCB-deksel weer aan het ventilatorhuis met
2 schroeven.
7
Klem het ventilatorhuis vast in de montagevoet.
8
Snijd de kanaalleiding middendoor (nieuwe installatie).
9
Plaats de flexibele buis over de uiteinden aan beide
2
PVD N
Sous réserve de modification
Wijzigingen voorbehouden
