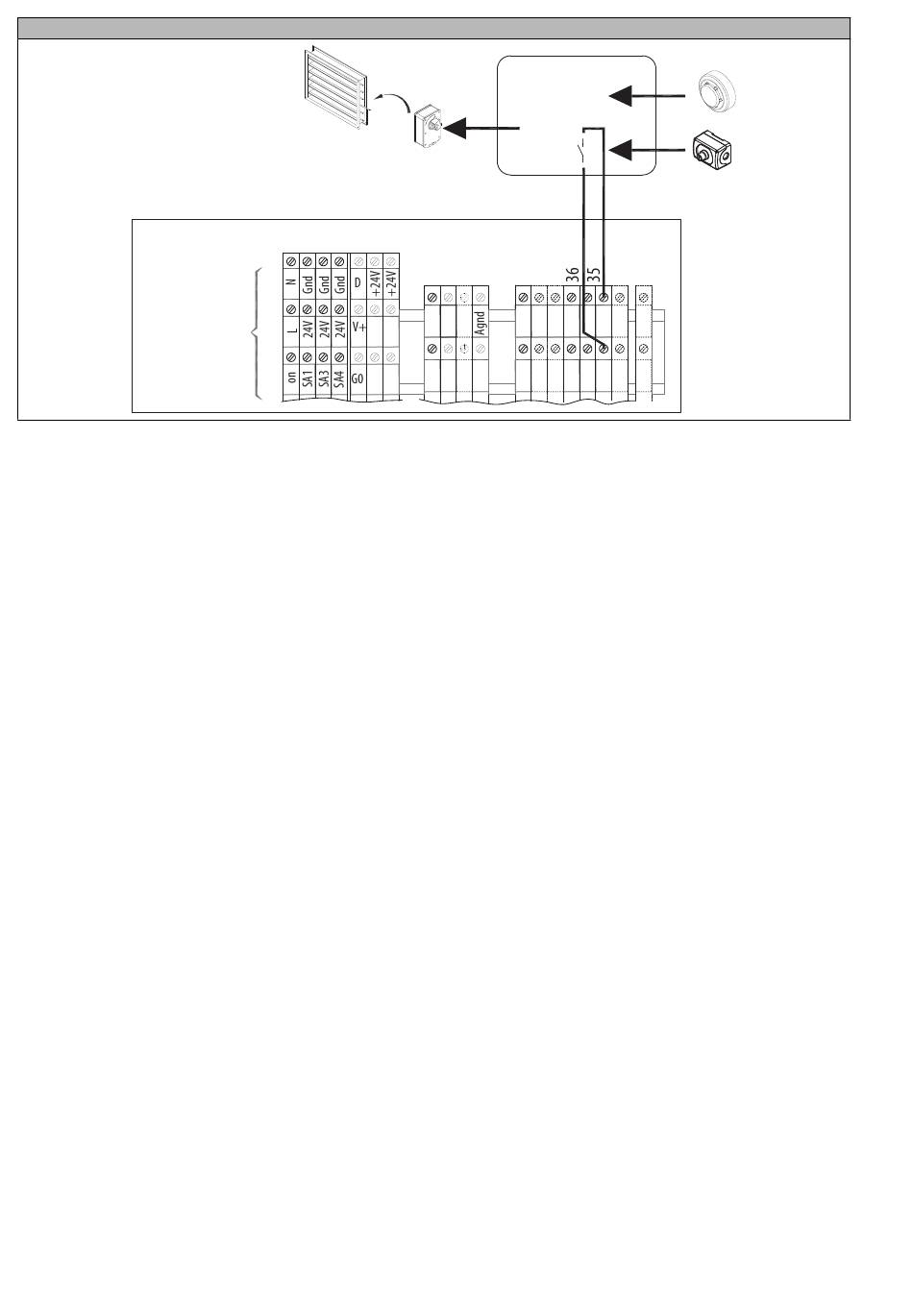

Fonctionnement avec un système DAD - registre incendie au souffl age
Bornier de
commande
de l'unité
Les registres, DAD et capteurs sont en accessoires.
7.

MISE EN SERVICE

Toutes les centrales CAIB/CAIT PRO-REG sont soumises à un contrôle CE et à un test fonctionnel avant
d'être livrées.
Contrôle usine des centrales :
• Tests de conformité électrique : Continuité des masses / Isolation des parties sous tension.
• Contrôle de la lecture des sondes de températures (T° au souffl age, T° extérieure, T° antigel selon option).
• Contrôle du ventilateur de souffl age seul (Contrôle du capteur de débit correspondant).
Paramétrage usine des centrales :
• Mode ventilation = Mode CAV (description § "8.2 Fonctionnement à débit constant (CAV)").
• Grande vitesse = Débit maxi de la centrale, Petite vitesse = Débit maxi / 2.
• Type ventilateur : déterminé selon le coeffi cient de débit K, propre aux ventilateurs (description
§ "8.12 Mesure des débits d'air - modifi cation du coeffi cient K")
• Mode de chauff age =T° souffl age constant (description au § "8.5 Régulation de température").
• Type de batterie (description au paragraphe « Modes de fonctionnement : Mise en œuvre de
l'unité ») : selon l'option demandée si l'unité est sans batterie, la résistance électrique est sélection-
née par défaut).
La mise en service et le paramétrage de la régulation doivent être eff ectués par une personne qualifi ée en res-
pectant les consignes de sécurité décrites § "1.2 Consignes de sécurité". En France cette prestation peut être
assurée par S&P et ses prestataires qualifi és. Nous contacter. Elle ne peut intervenir qu'une fois l'installation,
les opérations de raccordements électriques, aérauliques et hydrauliques eff ectuées.
Avant d'entamer la mise en service et le paramétrage, se munir des données nécessaires, débits, pres-
sions, températures, mode de fonctionnement souhaité et des schémas de l'installation :
• S'assurer que l'appareil ne contient pas de corps étranger.
• Vérifi er que tous les composants sont fi xés dans leurs emplacements d'origine.
• Vérifi er manuellement que le ventilateur ne frotte pas ou ne soit pas bloqué.
• Vérifi er que tous les organes électriques extérieurs sont raccordés.
• Vérifi er le serrage des connexions électriques / le raccordement à la terre.
• Vérifi er les tensions, intensités, calibres des protections thermiques.
• Vérifi er le sens de rotation du ventilateur - le sens du fl ux d'air.
• Vérifi er le débit d'air.
• Vérifi er l'encrassement du fi ltre - le nettoyer ou le changer si besoin.
• Entrer les paramètres de régulation, simuler le fonctionnement des batteries / alarmes / sécurités.
Registre incendie avec
servomoteur à ressort de rappel
1
3
9
13
2
4
10
14
27/68
DAD S4 T1
C
R
23
25
5
27
31
33
35
41
24
26
28
32
34
36 42
6
AI4
51903000_CAIB-CAIT-PRO-REG-FR_160414
OX-08
BREA
59
60
