ÉTAPE 4 : PRÉPARER LE MUR ET
L'ARMOIRE SUPÉRIEURE
Pour éviter les risques de blessures et d'électrocution, voire de décès :
Prendre note de l'emplacement des câbles et des prises de courant avant de percer les trous.
Localiser et couper l'alimentation de tout circuit électrique pouvant être affecté lors de la
pose du four.
Pour éviter les risques de blessures, d'électrocution ou de décès, couvrir le rebord du
trou pour le cordon d'alimentation avec la traversée pour serre-câble.
Percer les trous dans le mur et l'armoire supérieure.
1. Percer des trous sur les cercles. S'il y a un poteau mural,
percer un trou de 3/4 po (19 mm) pour les boulons à ailettes.
S'assurer qu'il y a au moins un tire-fond dans un poteau mural
et 4 boulons à ailettes dans la cloison sèche ou le plâtre.
2. Percer un trou de 3/8 po (10 mm) aux points J et K du gabarit
de l'armoire supérieure.
REMARQUE : Si le bas de l'armoire supérieure forme un
encastrement de 3/4 po (19 mm) ou plus, il faudra
deux morceaux de bois de remplissage de 2 x 2
po (51 x 51 mm) (non inclus) pour assurer un
support complémentaire aux boulons. Voir le
schéma 25.
Marquer le centre de chaque morceau de bois et
percer un trou de 3/8 (10 mm) de diamètre dans
les marques.
Aligner les morceaux de bois de remplissage
avec les deux ouvertures sur le dessus du four et
les fixer en place à l'aide de ruban adhésif. Voir
le schéma 26.
3. Couper ou percer un trou de 2 po (51 mm) de diamètre dans la
zone marquée d'un M. Trou pour le cordon d'alimentation, sur
le gabarit de l'armoire supérieure. Si l'armoire supérieure est
en métal, il faudra couvrir les rebords du trou avec la traversée
pour serre-câble (fournie) afin d'éviter que le cordon ne se
trouve endommagé par le rebord métallique.
4. Découper les trous d'évacuation (à l'aide de la scie sauteuse) :
Évacuation par le toit : découper la partie ombrée marquée
d'un L sur le gabarit de l'armoire supérieure.
Évacuation par le mur : Fixer le gabarit du mur arrière au mur
arrière à l'aide de ruban adhésif, en l'alignant avec les trous
prépercés pour les trous A et B dans la plaque. Découper la
partie ombrée marquée d'un F sur le GABARIT DU MUR
ARRIÈRE.
Évacuation dans la pièce : passer à l'ÉTAPE 5, POSER LA
PLAQUE DE MONTAGE, page 14.
5. Terminer l'évacuation désirée. Utiliser du mastic pour calfeutrer
le pourtour de la bordure sur le mur ou le toit.
A V E R T I S S E M E N T
A V E R T I S S E M E N T
avant de l'armoire
– 13 –
bois de
remplissage
tablette inférieure
de l'armoire

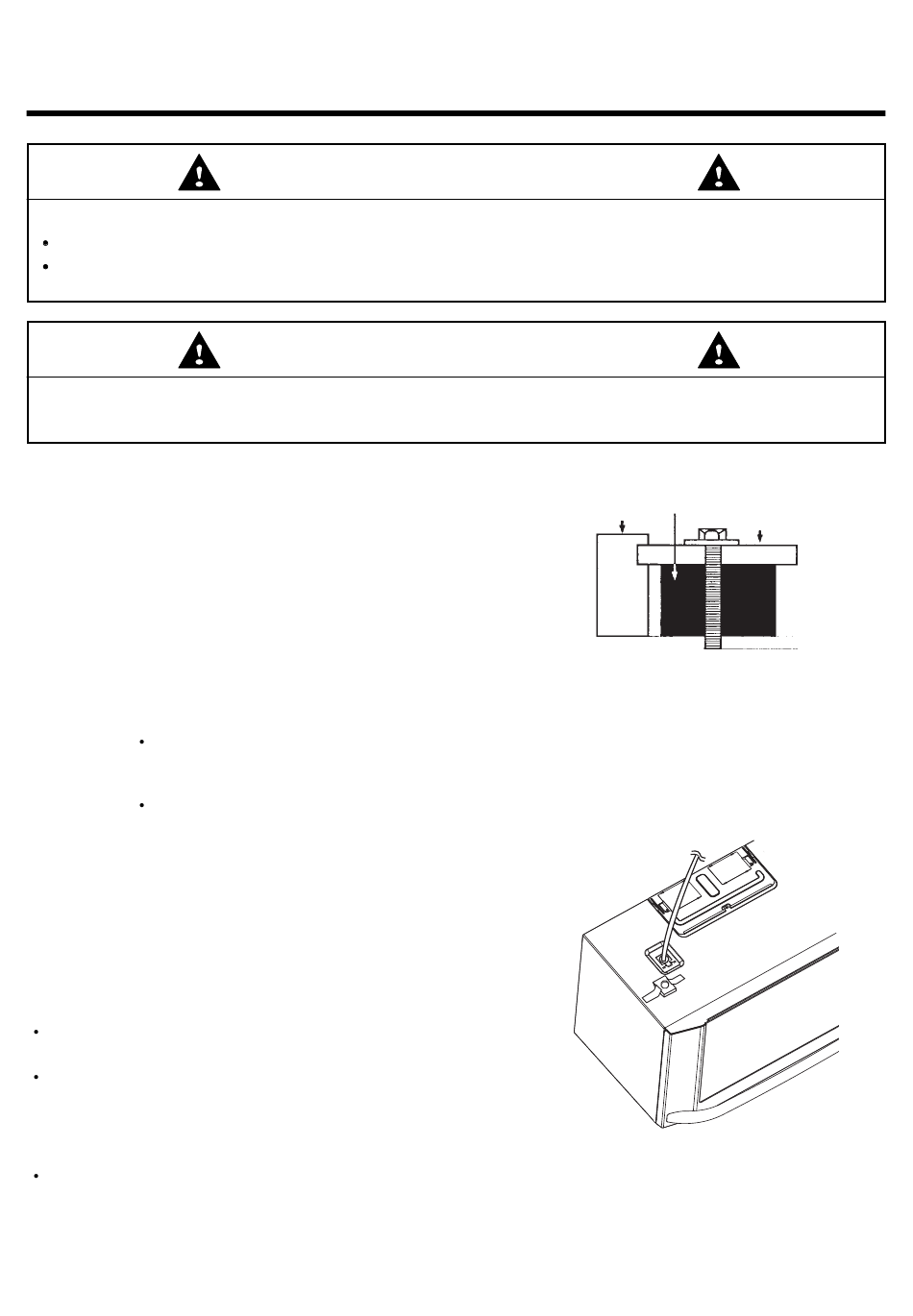

Schéma 25
bois de
remplissage
Schéma 26
