Le produit est le composant du système OASiS de la firme
Jablotron. Il est destiné à la commande et à la programmation. La
couleur de l'éclairage de l'afficheur peut être sélectionnée. Il contient le
lecteur de cartes d'accès sans fil et permet de raccorder le détecteur
de l'ouverture de la porte. Le clavier est raccordé à la centrale du
système par un câble.
Installation
Le produit doit être monté par un technicien formé ayant un certificat
valable du fabricant. Le clavier est destiné au montage à l'intérieur il
est d'habitude installé près de la porte d'entrée.
1. Ouvrez le clavier (en appuyant sur le cliquet par un tournevis en
bas). Le cliquet est aussi accessible à l'avant, après le soulèvement
du capot des touches.
2. Montez la partie arrière à l'endroit sélectionné
3. Branchez le câble de la barre collectrice de la centrale, il existe 2
possibilités:
lors de l'installation du clavier à la place finale utilisez toujours le
câble avec des paires torsadées (+U GND et A B, longueur max.
100m). Les mêmes bornes de la barre collectrice sont
interconnectées (GND, A, B, +U) dans la centrale et le clavier.
(fig. 1),
Le clavier peut être (uniquement pour les fins de service)
interconnecté avec la centrale et avec le câble plat à quatre âmes
avec les connecteurs RJ (max. 10m) – il est branché dans le
connecteur du bus de données LINE dans la centrale et le
clavier.
4. Installez le senseur de porte (si vous voulez l'utiliser) et branchez
son câble dans les bornes IN et GND. (fig. 2). Si l'entrée n'est pas
utilisée, les bornes IN et GND doivent être interconnectées.
5. La commande du système par le clavier est décrit dans le manuel
de la centrale.
I-LINE

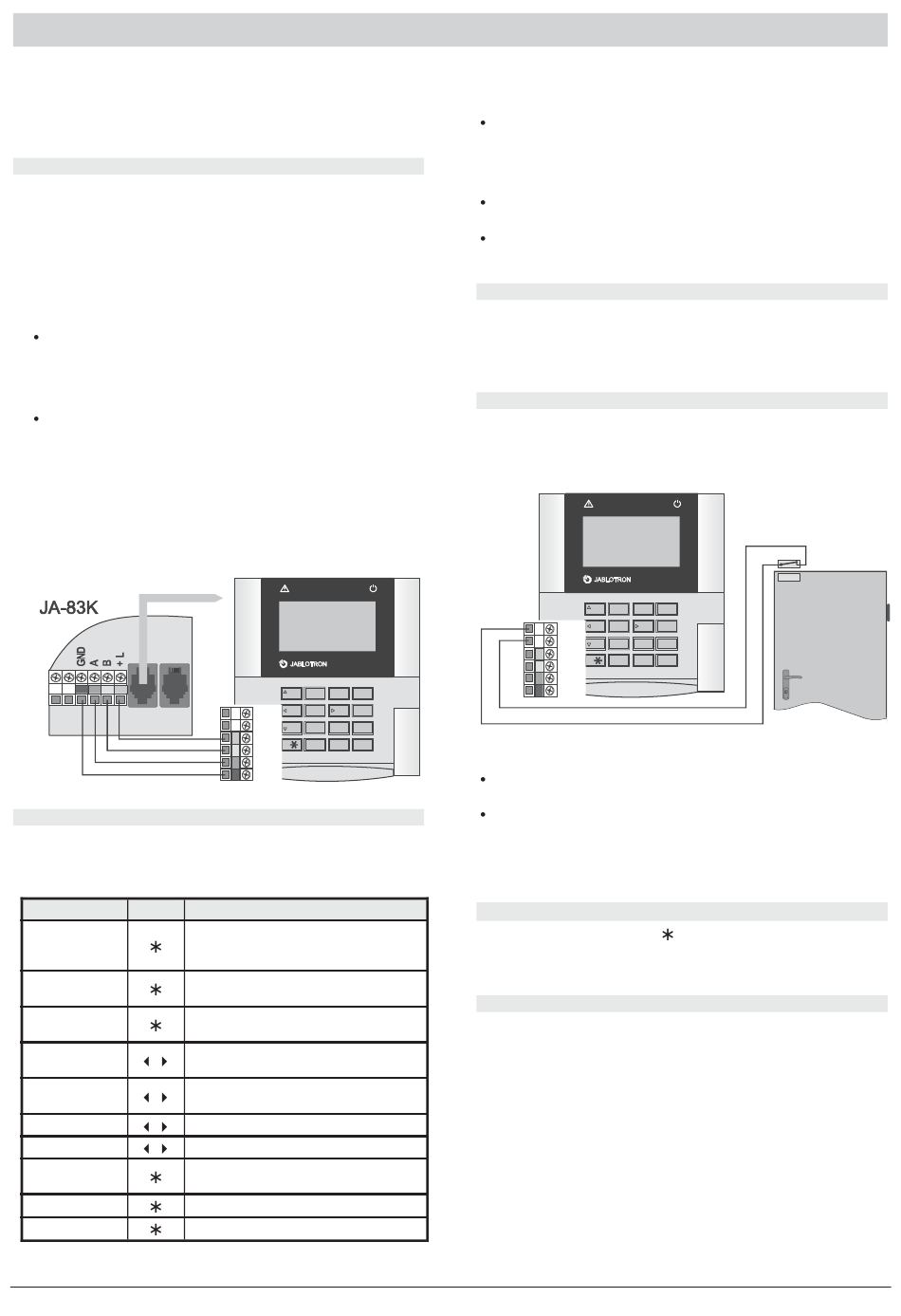

fig. 1 raccordement du clavier avec la centrale
Menu intérieur du clavier
Si vous maintenez longuement appuyé la touche
service de la centrale, le menu interne du clavier s'affichera aussitôt. A
l'aide de flèches sur les touches 1 et 7, il est possible de se déplacer
sur les onglets du menu:
afficheur
touche
Tamper activé
Gong activé
Bip activé
Couleur de
l'afficheur
Couleur
d'avertissement
Luminosité
Contraste
Traitement de
texte
English
Tchèque
JA-81E-RGB clavier
LINE
A
B
C
OASiS
1
2
3
ABC
4
5
6
A
IN
GND
7
8
9
B
+U
0
#
?
ESC
B
ON
OFF
A
GND
?
au mode de
description
active / désactive la détection du
sabotage
(uniquement pour les fins de service)
active / désactive le son lors de
l'intrusion de l'entrée IN
active / désactive les reflets sonores du
système
Paramétra la couleur principale de
l'éclairage de l'afficheur 0 - 7
Paramétra la couleur d'avertissement
de l'afficheur 0 - 7
ajuste le niveau de la luminosité 0 - 9
ajuste le niveau de contraste 0 - 9
entre dans l'édition de textes dans le
clavier
sélectionne la langue
sélectionne la langue
Le menu est terminé par la touche # (il est aussi terminé après 60s
Notes:
S'il est possible d'ajuste une couleur différente de l'éclairage pour les
états de panne et d'alarme du système (Couleur d'avertissement).
L'utilisateur peut être ainsi averti visuellement de cet état du système. Si
ce n'est pas désirable, ajustez la couleur identique pour les deux postes
du menu.
chaque clavier a son menu (cela signifie que chaque clavier peut
avoir son paramétrage dans le système).
le clavier garde le paramétrage même après le débranchement de
l'alimentation (le paramétrage peut être modifié seulement par
l'utilisation du menu de paramétrage).
Arrêt de l'indication de l'état du système après 3 minutes
Conformément à la demande de la norme, après 3 minutes le clavier
désactive l'indication de l'état sur l'afficheur. Cette indication ne sera
restituée qu'après une manipulation avec le clavier, par un appui sur le
capot des touches, par une activation du détecteur ou par un début du
retard d'entrée. La centrale permet d'activer un affichage permanent.
Raccordement du détecteur de l'ouverture de la porte
Le clavier permet de raccorder le senseur (s) de l'ouverture de la porte.
L'entrée IN réagit à la déconnexion de la borne commune GND. La
réaction de la centrale à l'activation de l'entrée IN est une alarme tardive (il
est impossible de faire une modification).
A
1
4
IN
GND
7
+U
B
ON
A
GND
fig. 2 Raccordement du détecteur de l'ouverture de la porte
Avertissement:
Si vous n'utilisez pas l'entrée IN, il doit être interconnecté en
permanence avec GND.
Le clavier JA-81E ne signale l'activation de l'entrée IN qu'au moment de
l'ouverture de la porte (réaction d'impulsion = le clavier ne signale pas
l'ouverture permanente de la porte). L'entrée est fixement attribuée à la
section C et s'il y a plusieurs claviers JA-81E dans le système, les
entrées IN des claviers ne sont pas distinguées – la centrale est la
source des événements.
C
ommande de la sortie PgX
Un long appui sur la touche ON (
fait déconnecter la sortie (il faut configurer la fonction de la commande
PgX dans la centrale). La connexion et la déconnexion sont validées par
un long bip.
Modifications de textes du clavier
Le clavier contient 2 types de textes: noms de périphéries et de codes
(ils s'affichent sur la deuxième ligne derrière le numéro d'adresse) et
(autres) textes de système.
L'édition confortable de tous les textes est possible à l'aide de
l'ordinateur et du programme Olink. La sauvegarde des textes
s'effectue à l'aide de l'offre dans la fenêtre Textes, vous ajustez ainsi
simultanément les textes dans tous les claviers qui sont actuellement
connectés au bus de données.
Les noms peuvent être édités directement sur le clavier (menu
Traitement du texte) – voir le manuel d'installation de la centrale. Les
textes édités sur le clavier sont cependant sauvegardés uniquement
dans le clavier sur lequel vous réalisez l'édition. Attention, lors du
travail avec les textes dans Olink, les textes sont toujours unifiés selon
Olink.
93
d'inactivité).
B
C
OASiS
2
3
ABC
5
6
A
8
9
B
0
#
?
ESC
OFF
) fait connecter la sortie PgX , OFF (
#
)
