codes d'accès
(aux cartes) (par exemple verrouille /
déverrouille, uniquement verrouille, panique etc.). Si le
système est divisé, il est possible de déterminer dans quelle
partie de la maison, un code a accès.
Chacun de cinquante utilisateurs peut avoir un code
d'accès ajusté à quatre chiffres et une carte d'accès. La
commande peut être possible soit par carte ou par code et
si une sécurité plus élevée est demandée, il est possible
d'activer la validation de la carte par code.
Le système peut être programmé par un clavier du
système (JA-80F = sans fil (uniquement avec le module JA-
82R), JA-80E = filaire), par un ordinateur connecté muni de
SW O-LINK, éventuellement à distance par un téléphone
portable ou via Internet.
La centrale est équipée d'une source de réseau et d'un
espace pour un accumulateur de réserve 12V - 2,2 Ah
Pour le raccordement d'un clavier filaire ou d'un ordinateur, la
centrale est munie d'un bus de données numérique (il est
installé sur les bornes et sur les connecteurs RJ)
Dans la centrale, il y a la position pour le transmetteur, qui
assure la connexion du système avec le milieu environnant. Il
est possible d'utiliser le transmetteur JA-80Y (GSM/GPRS),
JA-80V (LAN/ligne tél.). Les deux transmetteurs indiqués
permettent de transmettre les données sur le pupitre de la
protection centrale, ils savent informer le propriétaire sous
forme de message SMS, ils permettent une télécommande et
une programmation du système à partir d'un téléphone
portable
et
via
Internet.
alternativement le transmetteur JA-80X, qui signale les
alarmes par une ligne téléphonique sous forme de message
vocal.
1.1.
Composition demandée du système
Lors du projet de la composition de tout le système, suivez les
exigences des normes en vigueur (surtout de la série EN-501-xx).
La centrale Oasis remplit le degré de sécurité 2. Du point de vue de
la signalisation des alarmes, la centrale doit être cependant
installée au moins dans une des configurations suivantes :
au moins deux sirènes non sauvegardées (JA-80L ou SA-105)
+ transmetteur de la classe ATS2 (JA-80Y, JA-80V ou JA-
80X)
au moins une sirène sauvegardée (JA-80A
360/365/300) + transmetteur de la classe ATS2 (JA-80Y, JA-
80V ou JA-80X)
aucune sirène + transmetteur de la classe ATS3 (JA-80Y ou
JA-80V)
Attention: il se réfère à EN-50131-1 en vigueur lors de l'édition
de ce manuel
2. Montage de la centrale
La centrale est montée sur le mur à l'aide de 3 vis à bois, vous
trouverez le plan de perçage à la dernière page du présent
manuel.
Dans la centrale il y a une antenne, de ce fait évitez le
montage à proximité des objets métalliques à dimension
élevée (danger de détérioration de la communication).
Enfilez les câbles de raccordement dans la centrale
(alimentation, câble téléphonique, etc.) et fixez-la.
2.1.

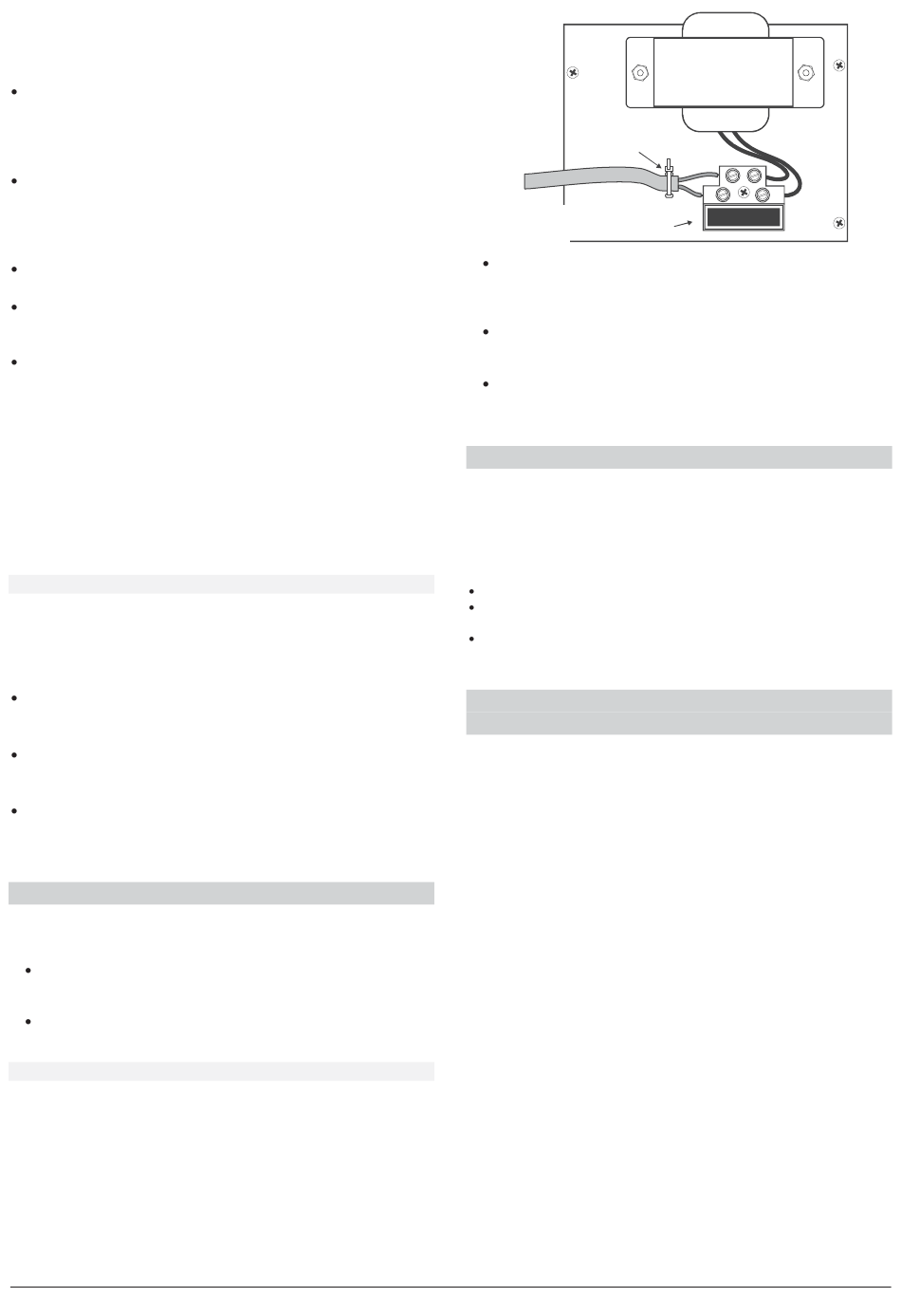

Raccordement de l'alimentation du réseau
Le raccordement du réseau peut être connecté uniquement
par une personne ayant une qualification électrotechnique
appropriée.
La source de la centrale dispose d'une division de sécurité
doublée de circuits – le conducteur de protection ne doit pas
être raccordé.
Il
est
possible
d'utiliser
ou OS-
attache
de câble
coupe-circuit
du réseau T 200 mA
Pour la connexion utilisez un câble rigide à deux âmes
avec une isolation double et une section de 0,75 à 1,5
2
mm
. Raccordez-le à un coupe-circuit individuel (max. 10
A), qui remplit également la fonction d'interrupteur,
Dans la centrale, raccordez le câble dans la réglette de
bornes
d'alimentation
T200mA/250 V),
fixez le câble de manière rigide à l'aide d'une attache,
vérifiez tout d'abord si les conducteurs sont correctement
fixés dans la réglette de bornes.
3. Mémoire interchangeable de la centrale
Le panneau de la centrale comporte une embase munie d'un
circuit de mémoire. En transférant cette mémoire dans un autre
panneau de la centrale de même type, on transfère le réglage
de la centrale (éléments paramétrés, codes, fonctions ajustées,
etc.) = une copie de la centrale originale est créée.
Avertissement :
cette mémoire ne comporte pas le réglage du commutateur
la mémoire ne doit pas être déconnectée ni connectée lors de
l'alimentation allumée de la centrale
si vous retirez la mémoire de la centrale endommagée, il y a un risque
que son contenu soit endommagé (sauvegardez les données
concernant le paramétrage de l'installation v SW O-LINK)
4. Connecteurs et réglettes de bornes de la
centrale
Connecteur pour le module sans fil – est destiné au
raccordement du module sans fil JA-82R.
Connecteur pour le module des entrées filaires – est destiné
au raccordement du module des entrées filaires JA-82C
Connecteur du bus de données permet de raccorder le clavier
JA-80E ou l'ordinateur avec SW O-LINK (câble JA-80T). Le
même connecteur du bus de données se trouve sur la partie
inférieure du boîtier. Le bus de donnée est également conduit
vers la réglette de bornes (GND, A, B, +U).
Connecteur du transmetteur – sert au raccordement du câble
du transmetteur
Connecteur du câblage du boîtier – raccorde le contact de
sabotage du capot et le connecteur du bus de données
numérique au boîtier de la centrale.
Raccord RESET – est normalement déconnecté. Il sert à la
réinitialisation du système (en cas de son court-circuit lors de la
mise en marche de l'alimentation de la centrale). Un bref court-
circuit lors de l'alimentation en service permet d'ouvrir le
système de paramétrage de la centrale.
8
(elle
est
munie
d'un
fusible
