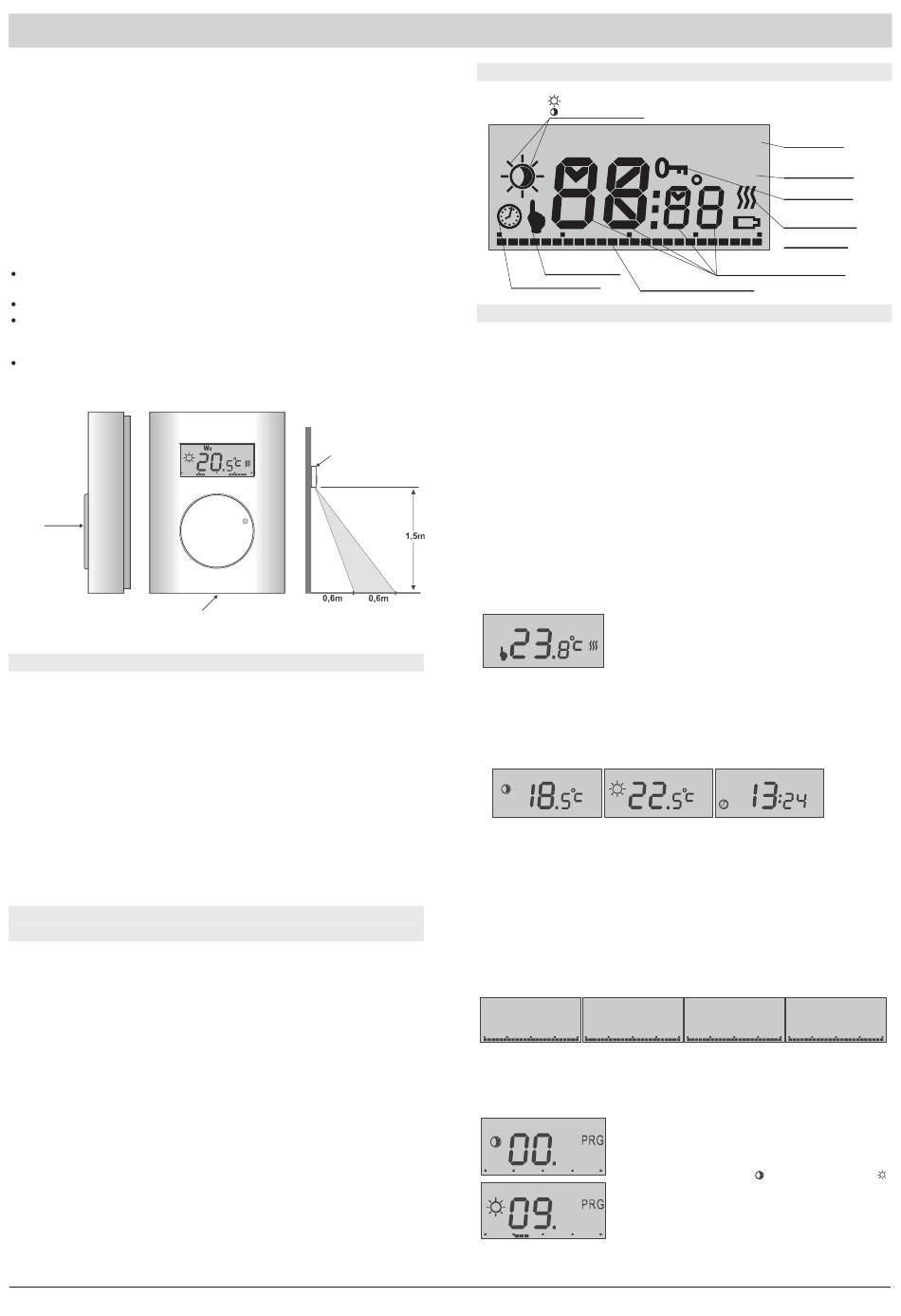

Thermostat de chambre sans fil programmable TP-83IR
TP-83IR est un thermostat de chambre sans fil programmable avec un
programme de chauffage hebdomadaire. Il sert au réglage confortable et
économique de la température dans les bâtiments. Pendant 2 jours, TP-83 IR
parvient à observer une inertie du système de chauffage, de s'adapter dans une
large mesure au confort de la commande. En pratique, cela signifie que vous ne
devez pas vérifier avec quelle avance vous devez ajuster le démarrage du
chauffage pour avoir une température confortable. Le thermostat observera lui-
même les temps de début de chauffage et les adaptera par rapport au temps de
telle manière qu'il y ait déjà une température demandée dans la chambre.
Le thermostat est équipé d'un senseur thermique IR, qui permet de
mesurer la température du sol et il est ainsi possible de gérer également
les locaux munis du chauffage au sol.
Le thermostat est réglé et programmé par une manette rotative. Le thermostat
peut être combiné avec les éléments du système sans fil Oasis Jablotron, dans
:
ce cas il est possible
d'allumer et d'éteindre à distance le chauffage (par téléphone portable,
télécommande, Internet...),
de bloquer le chauffage, si les fenêtres sont ouvertes,
d'informer l'utilisateur de la panne de chauffage et de danger de gel (en cas
de chute de température au-dessous de la valeur réglée, un SMS d'alerte est
envoyé),
d'informer du danger d'incendie (lors de l'excès de la température ajustée).
Le thermostat est compatible avec AC-82, AC-83, AC-8014 et GD-04 et GD-04R.
Touche
Cliquet du capot
Montage du thermostat
Le produit est destiné au montage dans un milieu intérieur sec. Il doit être
installé à environ 1,5 m au-dessus du sol dans un lieu ayant une bonne
circulation naturelle d'air et il faut également qu'il n'existe aucun obstacle entre le
senseur IR et le sol. Ne montez pas le thermostat là où sa température peut être
influencée par un courant d'air, un rayonnement solaire, une transmission de la
chaleur directement de l'élément de chauffage ou une autre influence
indésirable. Evitez aussi l'emplacement sur les objets métalliques ou d'autres
obstacles de la transmission radio.
1.
En appuyant sur le cliquet (par exemple par un tournevis) débloquez la
.
partie avant du thermostat
2.
Montez le capot arrière du thermostat à un endroit sélectionné (le cliquet
dirigé vers le bas).
3.
Insérez la batterie dans le thermostat, la polarité est indiquée dans le
support.
4.
Ajustez la partie supérieure du thermostat sur le capot arrière et encliquetez
le cliquet.
Montage de l'unité de réception et paramétrage du
thermostat
Installez l'unité de réception et raccordez-la au circuit de commande du
chauffage. Si l'unité de réception a été achetée séparément, le thermostat doit y
être intégré (par le paramétrage). Pour plus d'informations – voir les instructions
de l'unité de réception.
On paramètre le thermostat par rapport au récepteur en entrant dans le menu
M1 ou en introduisant la batterie. Dans les deux cas, le thermostat enverra un
signal de paramétrage.
Symboles visualisés sur l'afficheur
Mo Tu We Th Fr Sa
Ajustement du thermostat
Tout ajustement du thermostat s'effectue à l'aide d'une manette rotative. La
rotation permet de sélectionner les onglets du menu et d'ajuster les valeurs qui
sont validées par un appui sur une touche.
Le thermostat a 4 niveaux du menu M1 à M4:
M1
M2
Thermostat
M3
M4
Il est possible d'accéder dans les différents menus en appuyant longuement
I
sur la touche. L'afficheur visualise progressivement la désignation de différents
menus M1 à M4. Lors de l'affichage du menu que vous voulez ajuster, lâchez la
touche. Après l'ajustement des onglets du menu, quittez par la sélection OK ou
laissez la touche appuyée pendant 2s. Le thermostat rentre dans l'état principal
après 30s d'inactivité
1.
2.
Après une entrée à M2, l'affichage visualise le symbole d'une petite lune et la
valeur de la température diminuée. En orientant la manette il est possible de
sélectionner quelle température, éventuellement quel temps vous réglerez.
En appuyant sur la touche, la température clignote et en orientant la touche, il
est possible d'ajuster la température que le thermostat utilisera dans ce mode
En cas de réglage du temps, le jour commence tout d'abord à clignoter, lors
d'un autre appui l'heure et finalement les minutes. Les valeurs sont réglées par
l'orientation de la manette
3.
Le programme de la commutation de confort et de la température
diminuée peut être paramétré séparément pour les jours individuels ou le
programme peut être divisé en jours de travail et de weekend.
possible d'ajuster le mode journalier pour tous les jours sans différence.
Mo
Après l'entrée dans le menu M3 sélectionnez en orientant la manette la
combinaison des jours qui vous conviendra. Validez la sélection par un appui
court. Vous accéderez ainsi à l'offre de programmation de l'heure où le
thermostat commutera entre la température de confort et celle diminuée.
L'ajustement précédent est ainsi annulé.
Mo
Mo
145
Température confortable,
Température économique
Régime manuel
Ajustement du temps
Affichage de temps de chauffage
ajustement manuel permanent de la température sans programme
temporel
paramétrage de la température diminuée et de confort, paramétrage
d'un temps réel
programmation du mode hebdomadaire
menu de service
.
M1 – mode manuel
Dans ce mode, le thermostat maintient une
température ajustée sans tenir compte du programme
hebdomadaire. La température peut être ajustée dans
l'étendue t Lo et t Hi. Vous revenez dans l'état
principal en appuyant sur la touche pendant 2s.
M2 – ajustement des températures et du temps
.
M3 – ajustement du programme hebdomadaire
Mo Tu We Th Fr
PRG
PRG
La programmation commence toujours à 00 h. En
orientant la manette à droite, on se déplace dans
l'axe horaire. Lorsque vous commencez à chauffer
avec la température de confort, appuyez sur la
touche. Le symbole
Maintenant, quand vous tournez la manette à
droite, ensemble avec l'heure s'afficheront les
points indiquant combien d'heures vous chaufferez
avec la température de confort. En orientant à
Su
Jours de la semaine
PRG
Programmation
Menu de service
Chauffage allumé
Batterie déchargée,
Symboles pour l'affichage du temps,
de la température et du texte
Mo
.
Il est aussi
Sa
Su
Mo Tu We Th Fr Sa
Su
PRG
PRG
sera changé en
.
