Demontering Vid Rak Förskruvning - Interroll DM Série Instructions De Montage

Version 2.0 (06/2018) sv
Översättning av originalbruksanvisningen
Interroll Anslutningskabel för trummotor DM-serien
Demontera anslutningskabeln
Demontering vid rak förskruvning
För att det ska gå att skilja mellan motorvarianten med stickkontakt och motorvarianten utan
stickkontakt finns det en markering på tre av tryckskruvens sex nyckelytor.

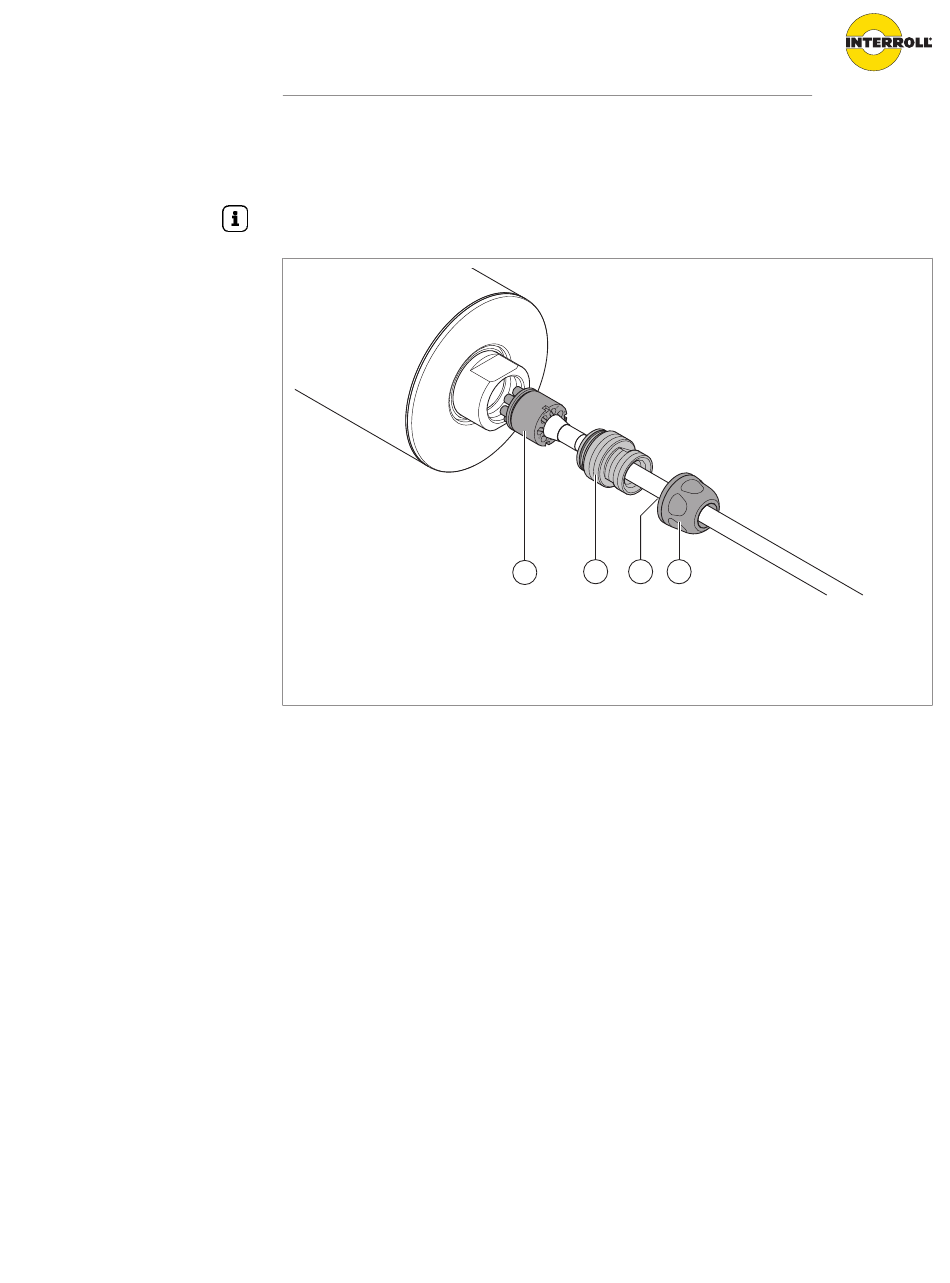

Demontera anslutningskabeln
1 Stickkontakt
2 Rörnippel
4 Lossa tryckskruven (4) helt med en skruvnyckel med nyckelvidd 20 mm.
4 Kontrollera att den blå tätningsinsatsen (3) dras ut ur rörnippeln (2).
4 Skruva ut rörnippeln (2) helt ur axeländen med en skruvnyckel med nyckelvidd 14 mm.
4 Dra ut stickkontakten (1) med kabeln ur kontaktdonet som är fastmonterat i axeln.
2 3 4
1
3 Tätningsinsats
4 Tryckskruv
