Fonctionnement
Commande des montages auxi-
liaires à l'aide du Joystick 4Plus et de
la 5e fonction
– Noter les fonctions et les pictogrammes de
montage auxiliaire suivants.
REMARQUE
Pour des raisons techniques, les montages
auxiliaires de serrage ne doivent pas être
commandés par la « 5e fonction ».
Eléments de
commande
Joystick 4Plus +
1
touche « F »
Bouton à bascule
2 horizontal +
touche « F »
Bouton à bascule
3
horizontal +
touche « F »
Bouton à bascule
4 horizontal +
touche « F »
REMARQUE
La 5e fonction hydraulique peut être utilisée
pour commander un montage auxiliaire.

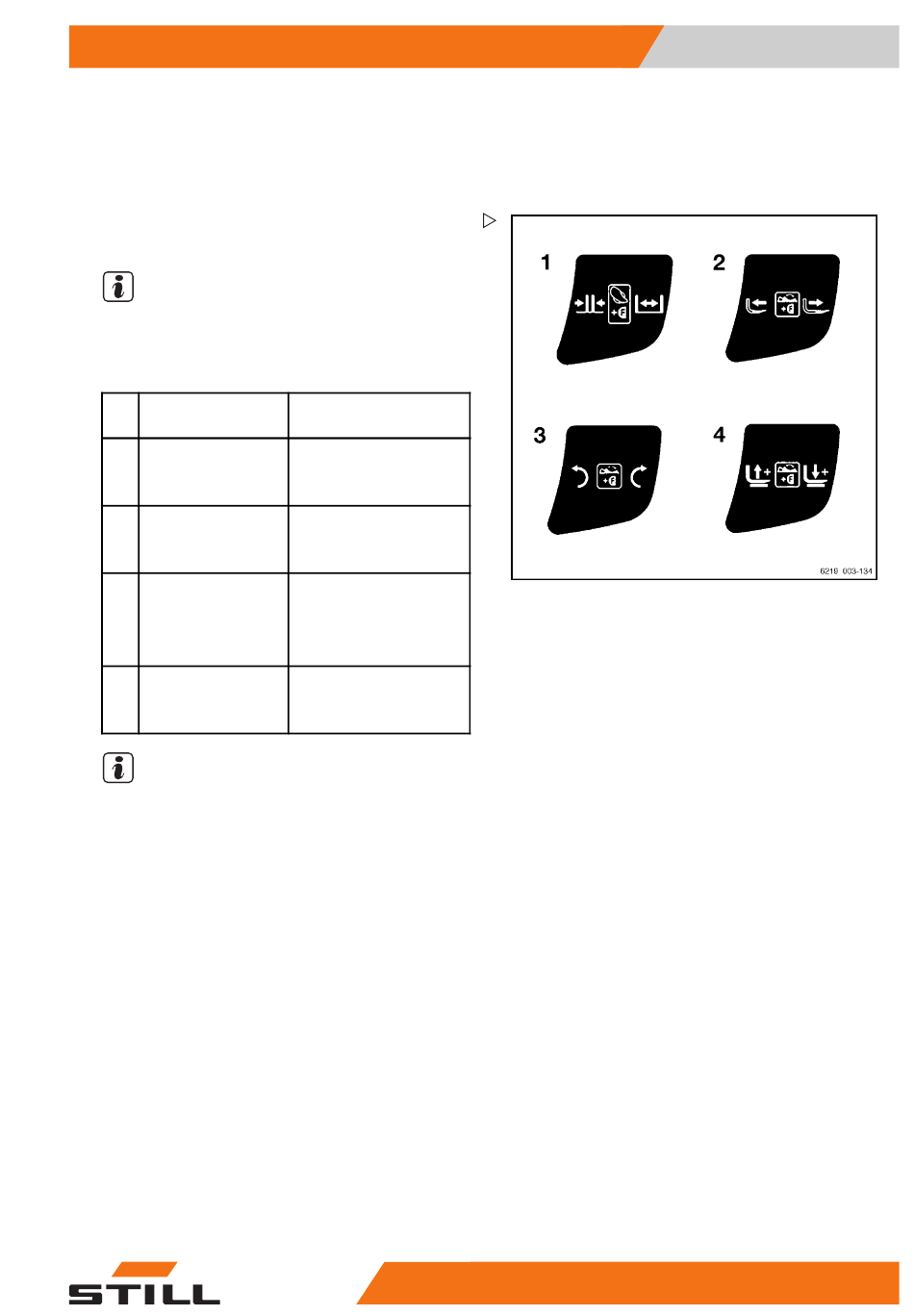

Les pictogrammes sur le Joystick 4Plus
indiquent les fonctions du montage auxiliaire
qui peuvent être commandées au moyen de la
« 5e fonction ».
Fonction du montage
auxiliaire
Réglage des
bras de fourche :
fermeture/ouverture
Réglage de la
fourche : vers
l'arrière/l'avant
Pivotement du
mât élévateur ou
de la fourche :
gauche/droite
Tablier élévateur :
levée/descente
55048011502 FR - 02/2018
Montages auxiliaires
221
4
