12. ECONOMISEUR

L'économiseur est un ensemble de deux registres reliés à un
servomoteur. La quantité d'air introduit dans le bâtiment varie en
fonction du point de consigne demandé et permet d'économiser de
l'énergie dans les deux modes. L'économiseur est utilisé pour assurer
la modulation des débits d'air neuf hygiénique, d'air vicié ou d'air
recyclé, mais aussi la fonction antigel pendant les phases d'arrêt de
l'appareil.
L'OPTION ÉCONOMISER N'EST PAS COMPATIBLE
AVEC LA CONFIGURATIONS "REPRISE ARRIERE" (R3).

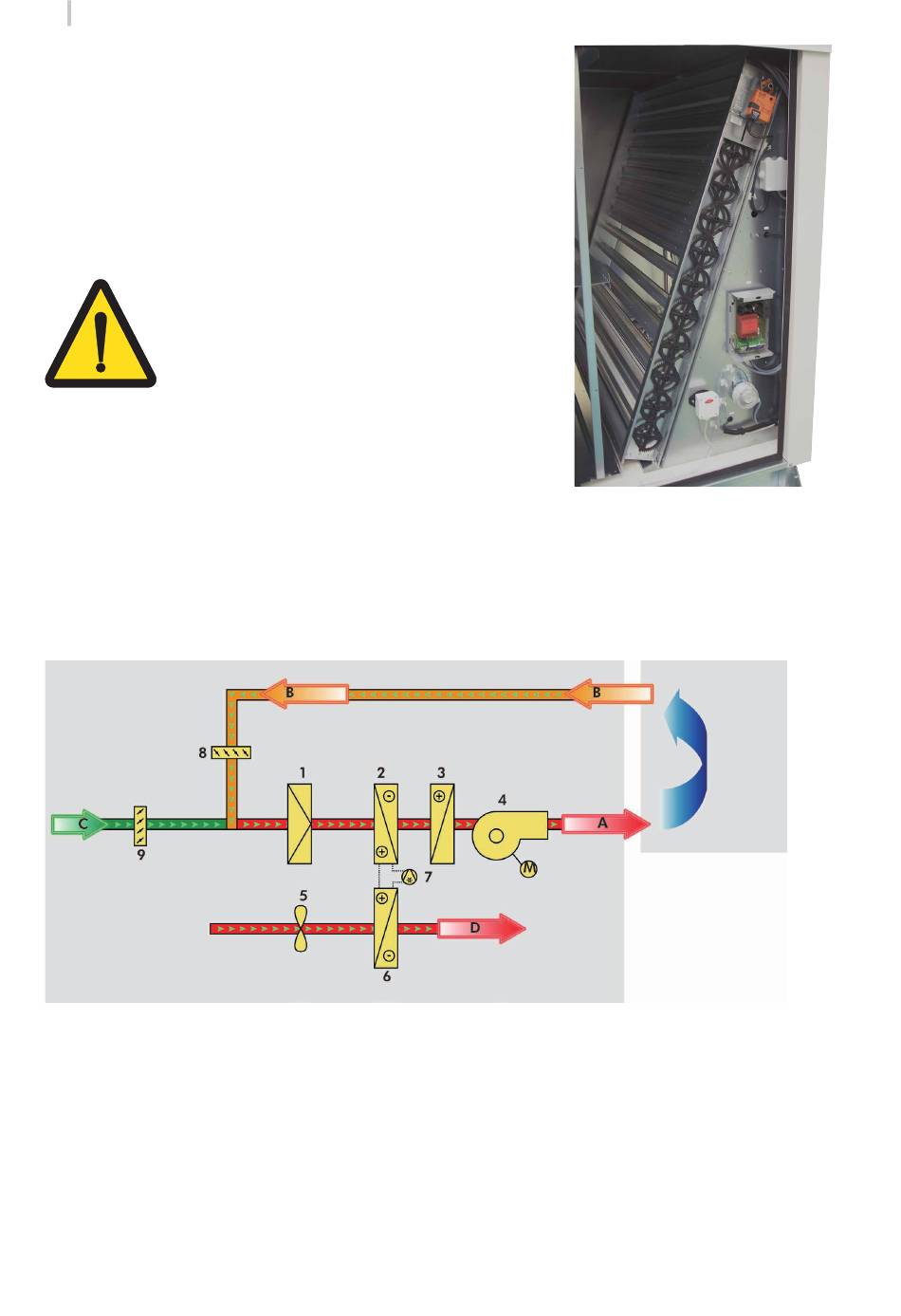

1. Filtre
2. Batterie intérieure à détente directe
3. Batterie d'eau chaude (option)
4. Ventilateur de soufflage
5. Ventilateur du condenseur

13. CHAUFFAGE ELECTRIQUE

Des sécurités (thermostats à réarmement automatique et manuel et pressostats de débit d'air) protègent
la machine contre d'éventuels risques de surchauffe du à un débit insuffisant autour des éléments blindés.

13.1. CAS VENTILATEUR CENTRIFUGE

Les résistances électriques sont placées directement après le ventilateur de soufflage. Elles ne sont
disponibles que dans le cas d'un soufflage vertical bas (S1) ou d'un soufflage arrière (S3).

13.2. CAS VENTILATEUR ROUE LIBRE AVEC MOTEUR EC

Les résistances électriques sont placées avant les ventilateurs de soufflage. Elles sont disponibles quel que
soit la configuration de soufflage.
6. Batterie extérieure
7. Compresseur avec vanne d'inversion de cycle
8. Registre air repris
9. Registre air neuf
A. Air soufflé
B. Air repris
C. Air neuf
D. Air extérieure
