DESCRIPTION DE L'APPAREIL

MODÈLES -
SL 320 - 420 - 420 Duplex - 600

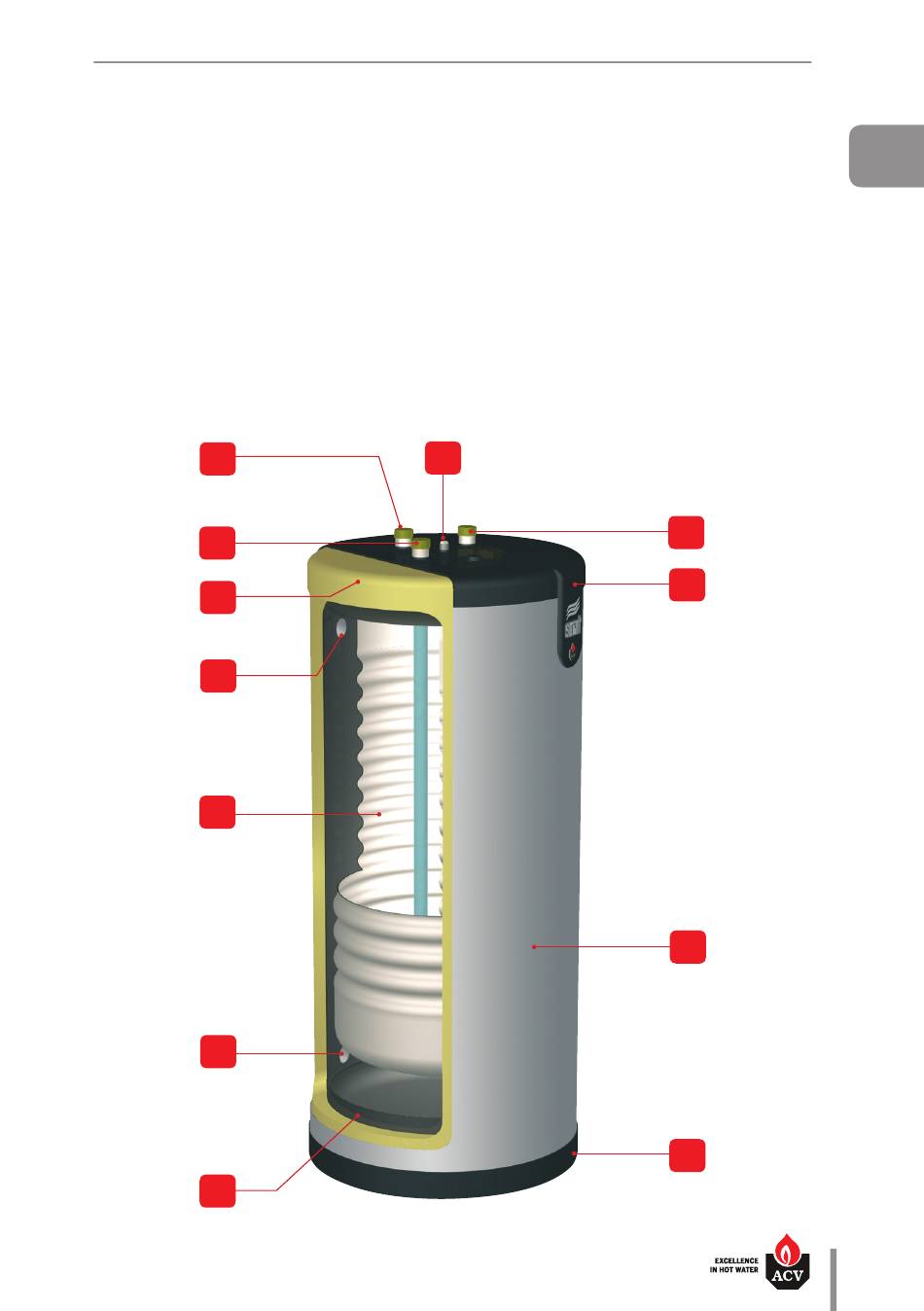

Ballons préparateurs d'eau chaude sanitaire, pour installation au sol en position verticale.
1. Connexion auxiliaire sanitaire
2. Entrée eau froide sanitaire
3. Isolation de 50 mm en mousse rigide de
polyuréthane
4. Entrée fluide primaire
5. Réservoir interne en acier inoxydable
6. Sortie fluide primaire
7. Réservoir externe en acier contenant le
fluide primaire
1
2
3
4
5
6
7
8. Purgeur d'air manuel
9. Départ eau chaude sanitaire
10. Couvercle en polypropylène rigide
11. Jaquette extérieure en polypropylène
12. Couvercle inférieur en polypropylène ren-
forcé
8
Smart Line: A1004777 - 661Y3100 • B
9
10
11
12
