INSTALLATION

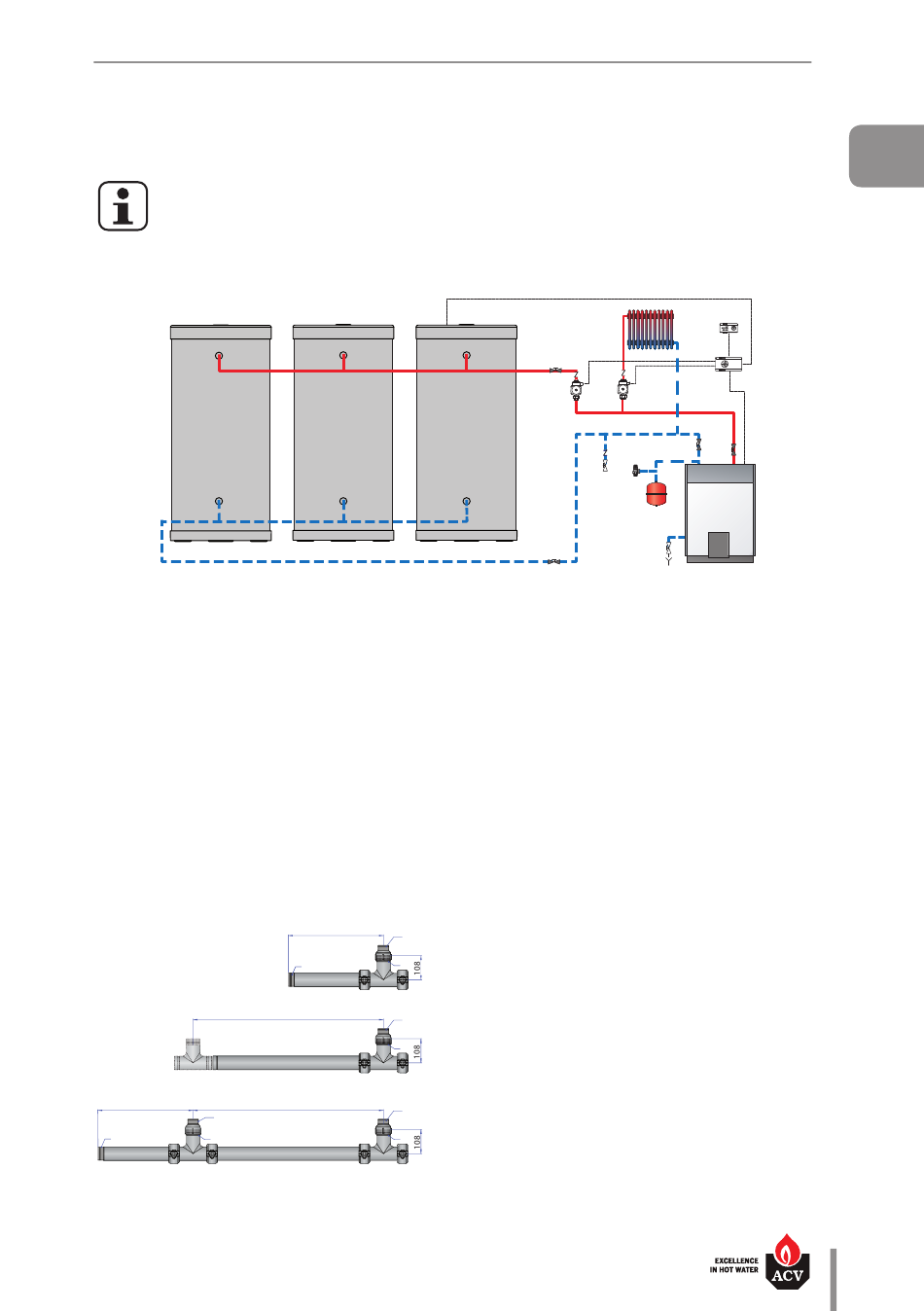

RACCORDEMENT EN BATTERIE (Typique - 3 ballons)

Montage recommandé pour tout système de récupération de chaleur et pour les applications de
chauffage urbain.
Un raccordement de ce type diminue les performances en eau chaude sanitaire de
l'ensemble. Il faut donc prévoir un surdimensionnement de l'installation.
Le raccordement en batterie demande l'utilisation d'un kit de raccordement.
Légende
1. Vanne de remplissage circuit primaire
2. Soupape de sécurité
3. Vase d'expansion
4. Robinet de vidange
5. Vanne d'isolement du circuit de chauffage

KITS DE RACCORDEMENT (OPTION)

Codes de référence : 10800179 - 10800180
10800180
425
1"1/2
2"
2"
10800179 + 10800180
425
1"1/2
2"
2" 2" 2"
10800179
1"1/2
850
2"
850 1"1/2
2"
Smart Line: A1004777 - 661Y3100 • B
1
2
3
5
5
8
9
1
2
3
5
6. Thermostat d'ambiance
7. Régulation Boiler Control (en option)
8. Pompe de charge
9. Pompe chauffage
5 5
4
6
7
5
5
4
