GRAF propose des armoires de pilotage modernes, totalement automatisées et paramétrées. Les données
restent en mémoire même en cas de coupures de courant prolongées.
Pour le raccordement électrique de l'armoire, prévoir une alimentation électrique de 230V.
L'armoire doit être protégée par un disjoncteur de 16A.

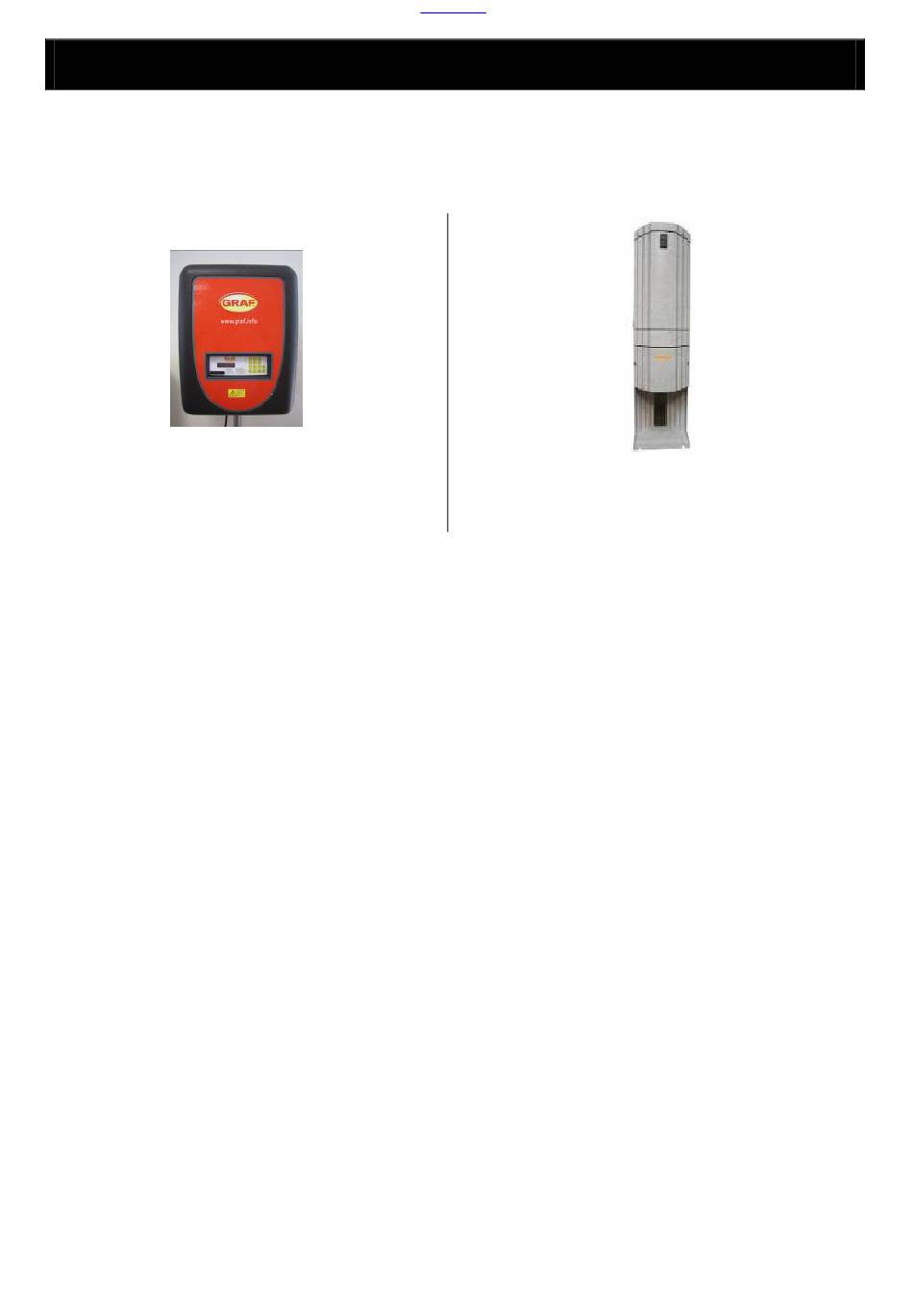

Armoire en EPP (voir point 3.1)
38x58x30 cm - Protection IP20
3.1

Armoire interne en EPP

L'armoire de pilotage en EPP (Polypropylène expansé) de dimensions (LxHxP) 38 x 58 x 30 cm doit être fixée
au mur à l'aide des vis fournies. Les vis doivent être espacées d'une distance de 280 mm et mises à niveau
puis fixées au mur à l'aide des chevilles. Placer ensuite l'armoire sur les vis puis fixer le tout à l'aide des
écrous papillons.
Les raccords des tuyaux d'air se situent en partie basse de l'armoire. Les raccords ont un code couleur à
prendre en compte lors du branchement des tuyaux d'air.
L'armoire de pilotage interne est équipée d'un câble et d'une prise électrique pour le branchement sur prise
murale 230V.
3.2

Armoire de pilotage externe

La colonne en résine destinée à une installation extérieure doit être enterrée dans le sol jusqu'à la marque
signalée sur l'avant de l'armoire. Il faut prévoir un encastrement suffisamment profond, avec idéalement une
petite fondation béton. La colonne doit être encastrée dans le sol jusqu'au marquage. Pour permettre le
nettoyage de la grille d'aération à l'arrière de la colonne, il faut prévoir un espace libre d'au moins 10 cm au
niveau de la grille. L'emplacement de la colonne doit être frais et, pendant l'été, se trouver à l'abri des rayons
directs du soleil. Prévoir une toiture de protection afin que l'armoire soit à l'abri. Les côtés de cet abri doivent
être ouverts de sorte que l'armoire soit suffisamment ventilée, afin d'éviter l'accumulation de chaleur. Le
fourreau de raccordement pour amener les tuyaux d'air et le câble électrique jusqu'à la colonne, doit permettre
un branchement par le bas de la colonne. Pour finir, l'encastrement doit être comblé convenablement de
manière à ce que la colonne soit fermement et verticalement ancrée dans le sol.
Les raccords ont un code couleur à prendre en compte lors du branchement des tuyaux d'air.
La colonne en résine externe est équipée d'un bornier pour le raccordement au secteur (230V).
3.3

Raccordement des tuyaux d'air

Le raccordement entre la cuve et l'armoire de pilotage se fait au travers de 4 tuyaux armés pour air comprimé
(3 tuyaux Ø intérieur 13 mm et 1 tuyau Ø intérieur 19 mm). Dans la cuve, fixer les tuyaux sur les raccords à
l'aide des colliers de serrage inox fournis (dans l'armoire de pilotage). Tirer les tuyaux à l'aide d'un tire-fil au
travers d'un fourreau prévu à cet effet pour les raccorder à l'armoire de pilotage située dans la maison.
Attention !!! Ne pas coincer ou plier les tuyaux.

3. Montage de l'armoire de pilotage

www.graf.fr
Colonne en résine (voir 3.2)
36x36xenv.75 cm - Protection IP43.
