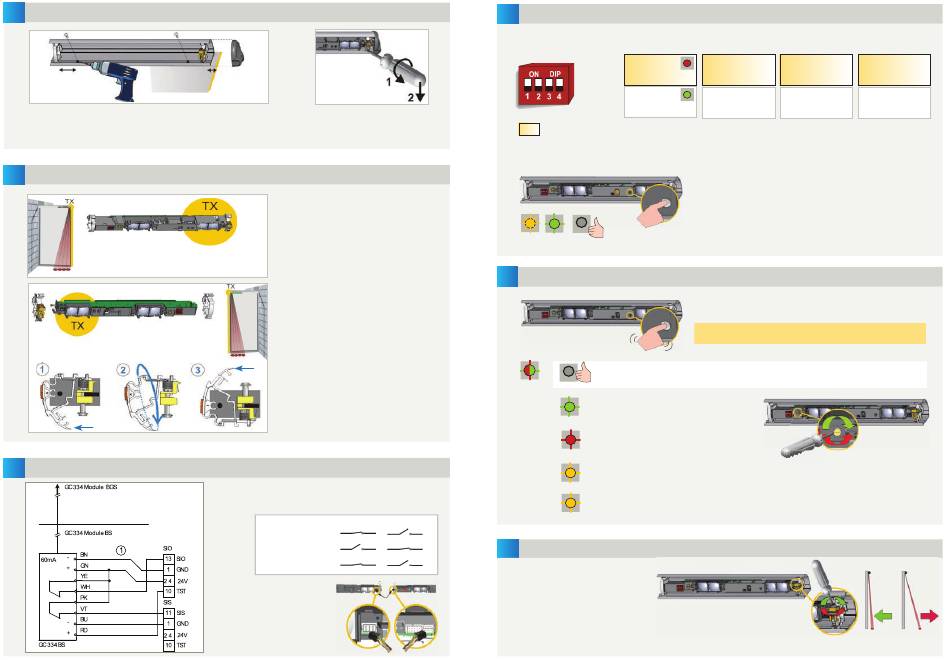

MONTERING AV PROFILEN
Profi lerna ska monteras så nära stängande kant som möjligt. Lämna
2 cm utrymme för de svarta ändstyckena. Beakta placeringen av de
vita hållarna innan borrning utförs och skruvarna dras åt.
2
PLACERING AV MODULER
180°
3
LEDNINGSDRAGNING
/
/
GC 334
2 cm
Använd skruvmejsel för att lossa
modulerna.
Sändaren (TX) ska placeras intill
dörrkanterna som ska skyddas.
Hållaren för vinkeljustering ska sitta
intill sändaren.
Vrid modulen vid behov.
Om modulen ska vridas:
1. frigör hållarna
2. vrid dessa 180°
3. sätt fast
Den modul som ansluts till dörrens styrenhet blir
MASTER.
NO
INGEN STRÖM
INGEN DETEKTION
DETEKTION
Anslut
SLAVKABELN
mellan modulerna,
i en av de två
placeringarna.
4
INSTÄLLNINGAR
FABRIKSVÄRDEN
X
ORANGE
GRÖN
AV
5
KALIBRERING
RÖD-GRÖN
AV
GRÖN
RÖD
4
ORANGE
5
NC
6
KONTROLL AV DÖRRSÄKERHET
VIKTIGT! Kontrollera att allt
fungerar innan du lämnar
installationsplatsen.
Vid behov kan punkterna
placeras närmre eller längre bort
från dörren, starta därefter
om kalibreringen.
MONTERINGSSIDA
FREKVENS
RELÄ 1
PÅ
FREKV. A
STOPP
RELÄ 2
AV
FREKV. B
ÅTERÖPPNANDE
Lysdiod vid detektering:
Ställ in olika frekvens
R1 > RÖD
på moduler som
R2 > GRÖN
sitter nära varandra.
* Rekommenderat för de fl esta användningsområden.
Efter ändring av DIP-kontakt blinkar orange lysdiod.
Ett LÅNGT tryck på tryckknappen på MASTER bekräftar
inställningarna för ALLA MODULER.
Därefter indikerar ett antal gröna blinkningar (x)
antalet anslutna moduler.
Ett KORT tryck på knappen på MASTER aktiverar kalibrering
för ALLA MODULER.
Stå inte i detektionsfältet!
När lysdioderna på alla moduler är släckta är detekteringszonen OK.
Detekteringszonen är för kort:
vrid skruven medurs.
Detekteringszonen är för lång:
vrid skruven moturs.
Gå ut ur detekteringsfältet.
Vid behov kan man ändra vinkel eller stänga av bakgrund (DIP 3 = AV).
Aktivera ny kalibrering.
OSKYDDAD
BAKGRUND
ZON
PÅ
HÖG*
AV
LÅG
Bakgrunden är otillräckligt
Ungefärliga värden vid
refl ekterande: växla över
2 m: hög = 40 cm,
till AV
låg = 15 cm
Monteringshöjd > 2,7 m: ställ in på LÅG för att
uppfylla EN 16005 och DIN 18650.
Lysdioden blinkar fortare
när man närmar sig optimal
position.
GC 334
