▼ Raccordements des évacuations
Le disconnecteur est intégré sur le dosseret Hydro
Efficiency et doit être raccordé à une canalisation d'eaux
usées. Il n'est pas indispensable d'installer un groupe
de sécurité taré à 10 bar sur l'arrivée d'eau froide.
Toutefois, il est recommandé que la pression n'excède
pas 4 bars. En cas de doute, installer un réducteur de
pression.
Un système de récupération de condensats est intégré à
l'appareil. Il doit être raccordé à l'égout via un siphon. Le
système d'évacuation des condensats est dimensionné
pour évacuer la totalité des condensats issus de la
chaudière (corps de chauffe et écoulements dans le
conduit d'évacuation des produits de combustion).
Raccorder les évacuations des soupapes de sécurité et
du disconnecteur à l'égout.
Évacuation
soupape de sureté
Évacuation
condensats
(
Tuyau résistant aux
condensats acides)
Raccordements
à l'égout avec siphon.

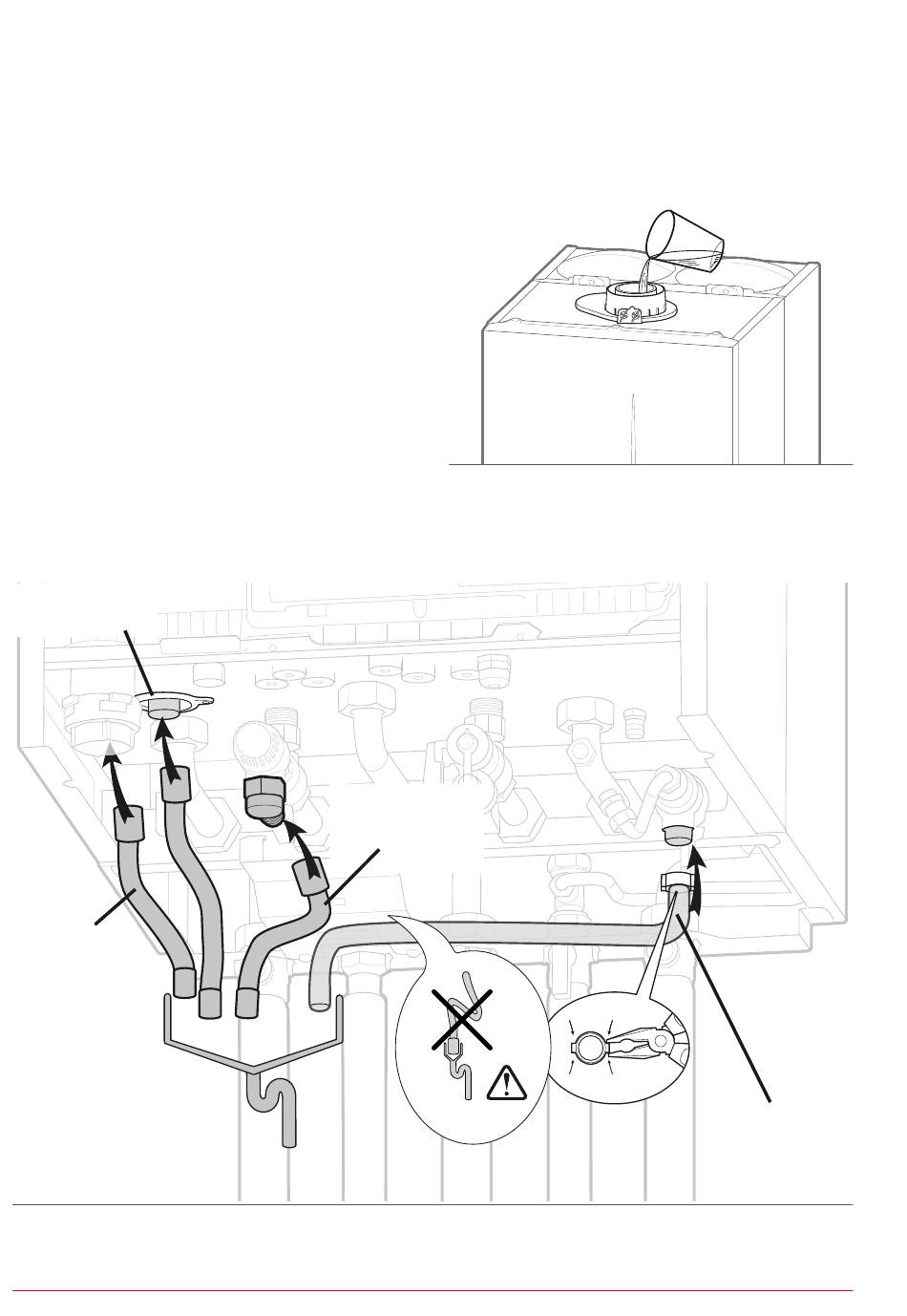

fig. 17 - Raccordements des évacuations
- 26 -
►

Remplissage du siphon

Il est conseillé de remplir le siphon de l'appareil avant
de raccorder le conduit fumée. S'assurer que le siphon
est raccordé à l'égout
Verser 15 cl d'eau dans l'orifice d'évacuation des
fumées.
fig. 18 - Remplissage du siphon
Évacuation
soupape de
ø
sureté sanitaire 12
(tube fourni)
ILEA EXCELLENCE HE 22/30 / INSTALLATION / 2091 - FR
(fig. 17).
Évacuation
disconnecteur
